汽车研发中心给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3320.12平方米
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
- 雨水重现期：10年
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：20
- 大样节点：泵房,集水坑
- 项目所在地：重庆
附件详情
- 给排水设计说明
- 给排水工程图例
- 消防设计说明
- 消防工程图例
- 给排水消防总平面图
- 自动喷淋给水平面图
- 消火栓给水系统图
- 排水系统图
- 卫生间给排水大样图
- 水泵房大样图
- 消防水池大样图
- 集水井排水示意图
附件详情
项目概要：该项目为多层汽车研发中心，建筑占地面积3320.12m，总建筑面积6014.34m，建筑高度为9.65m,耐火等级为二级。建筑体积为32038m，属于多层丙类汽车研发厂房。设计范围包括：室内、外消火栓系统、自动喷淋灭火系统、气体灭火系统设计及灭火器的配置。
，共20张
喷淋系统图
消火栓系统图
给排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

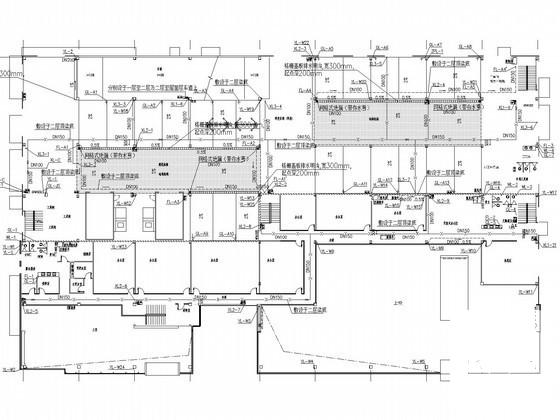

第 1 张图 -

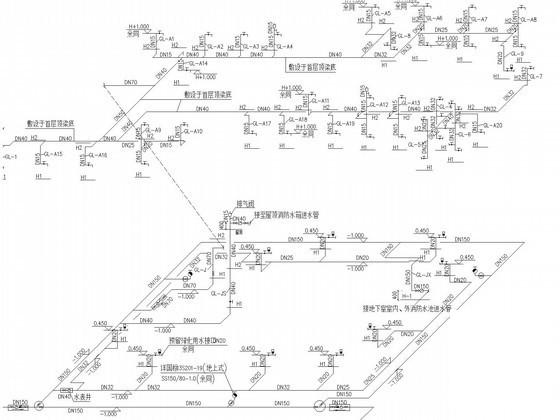

第 2 张图 -

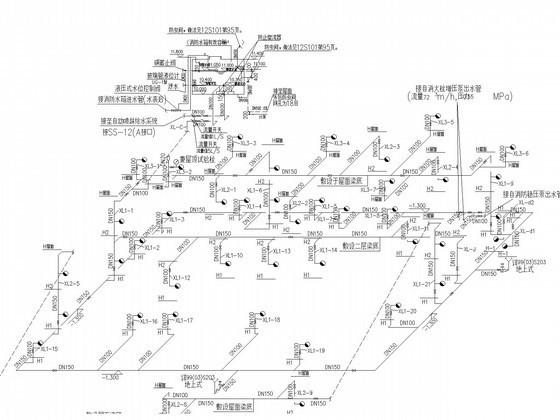

第 3 张图 -

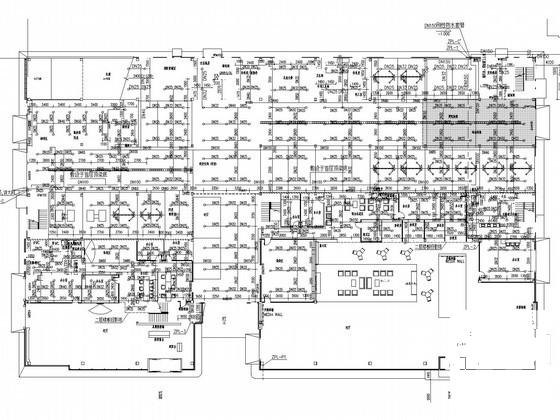

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
