6层研发中心给排水CAD图纸
- 附件设计说明：有
- 建筑类别：科研
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：25431平方米
- 建筑地上层数：16层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：48张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,机房排水
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：气压水罐
- 供水方式：市政供水,变频供水,无负压供水
- 供水分区：三区
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 雨水重现期：10年
- 火灾危险等级：严重危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱,泵房,卫生间,设备房布置
- 项目所在地：安徽
附件详情
- 设计说明
- 地下一层给排水平面图
- 一至十六层给排水平面图
- 屋顶层给排水平面图
- 地下一层消防平面图
- 一至十六层消防平面图
- 屋顶层消防平面图
- 生活水泵房给排水大样图
- 消防水泵房给排水大样图1
- 消防水泵房给排水大样图2
- 消防水泵房给排水大样图3
- 消防水箱间给排水大样图
- 卫生间给排水大样图1
- 卫生间给排水大样图1
- 消火栓管道系统透视图
- 排水管道系统透视图
- 给水管道、自动喷淋管道系统透视图
- 雨水管道系统透视图
附件详情
项目概要：本单体属 I类公建建筑，地下1层，地上16层，建筑高度75.40m，建筑面积25431.71m2。
设计范围为：室内给排水 消火栓系统 自动喷淋系统 灭火器系统 屋面雨水排放系统
，共计48张图纸

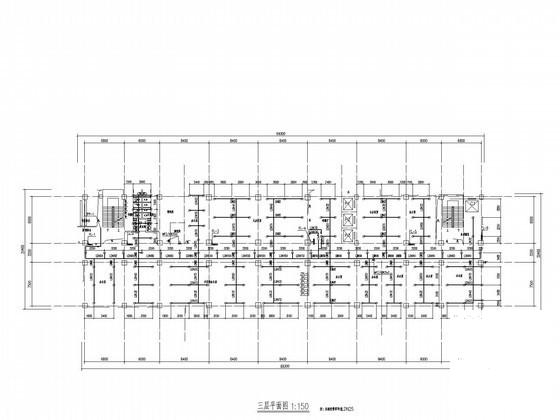

三层给排水平面图
消防水箱间管线 平面布置图

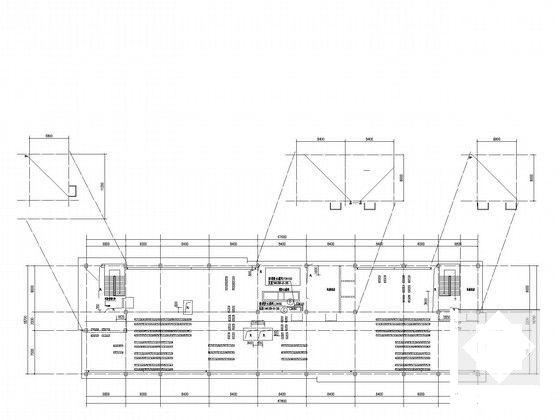

屋顶层消防平面图

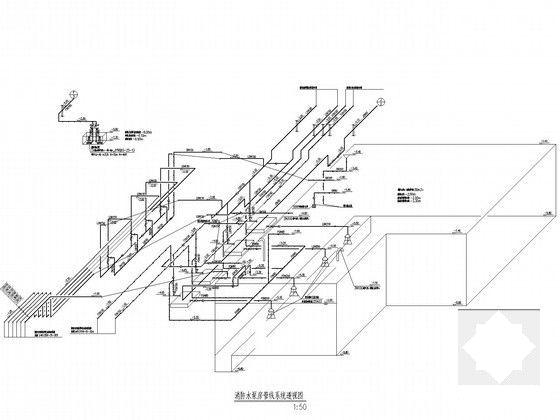

消防水泵房管线系统透视图
消火栓管道透视图
雨水管道透视图
排水管道系统透视图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-12
- 评论次数：0
- 浏览次数：0
- 文件大小：2.93 MB
- 收藏次数：0
-
文件名称：
附件-995860597580590850988.rar
