多层住宅楼建筑给排水CAD施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑地上层数：6层
  • 图纸设计深度：施工图
  • 参考图纸：6张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：轻危险级
  • 消火栓用水量室外(L/S)：15
  • 消火栓用水量室内(L/S)：10
  • 大样节点：厨房,卫生间

附件详情

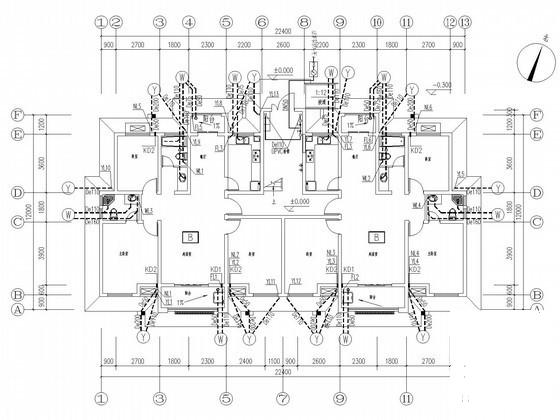

  • 一层给排水、消防平面图
  • 二层给排水、消防平面图
  • 三~五层给排水、消防平面图
  • 六层给排水、消防平面图
  • 阁楼层给排水、消防平面图
  • 屋顶层给排水、消防平面图

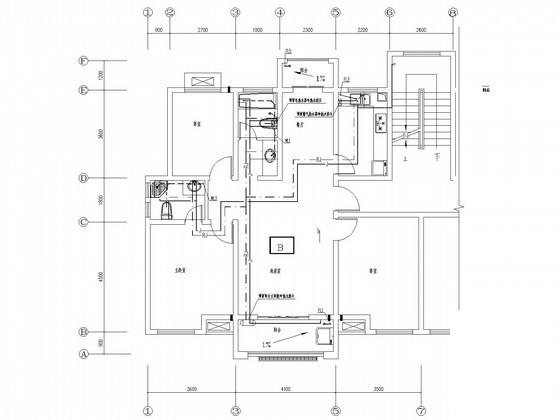

  • 标准层厨卫给排水大样图
  • 标准层厨卫排水系统图
  • 污废水排水系统图
  • 雨水及空调冷凝水系统图
  • 给水系统图

附件详情

该项目位于安徽，是一六层住宅建筑；该项目位于安徽，是一农民安置小区项目，共包含4#5#两栋建筑，建筑高度为17.4米；
设计范围：室内消火栓给水系统、室内喷淋给水系统、建筑灭火器配置、室内压力废水排水系统
，共计6张图纸；

标准层厨卫给排水大样图

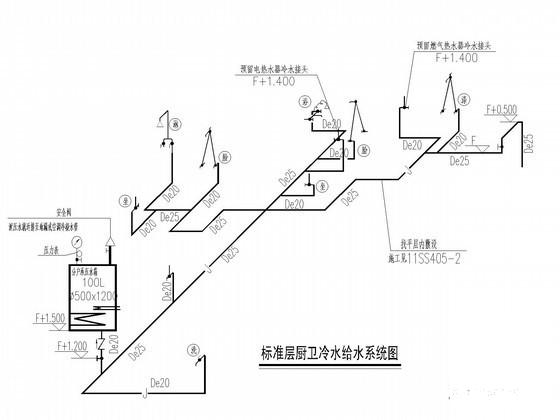

标准层厨卫冷水给水系统图

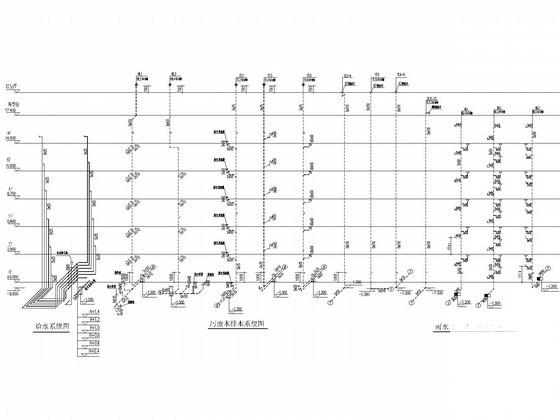

给排水系统图
