高层住宅楼小区采暖通风系统设计CAD施工图纸（地下设计）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：140000平方米
建筑地上层数：32层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：104张
设计年代：近代
设计内容：通风,采暖
冷热源：市政热网
采暖系统：散热器供暖,热水辐射
送风方式：散流器送风
项目所在地：辽宁

附件详情

一、项目概要：

该项目位于辽宁省，是一个高层住宅小区建筑，地上32层，总建筑面积约140000平米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖干管平面图及卫生间通风图，采暖平面图，机房层采暖通风平面图，采暖系统图，地下层采暖通风图等...

二、采暖系统：

住宅采用地板辐射供暖.设备房网点采用散热器采暖.供暖热源由换热站提供.连续供暖.热媒为热水...

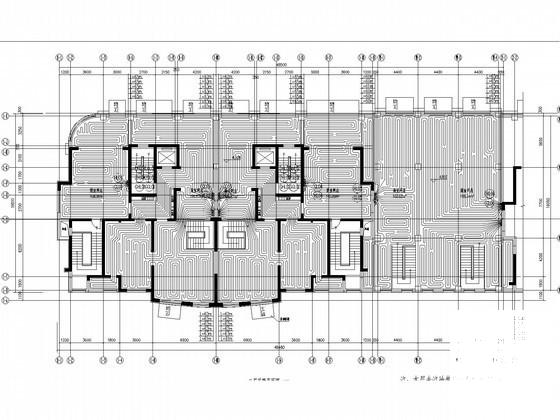

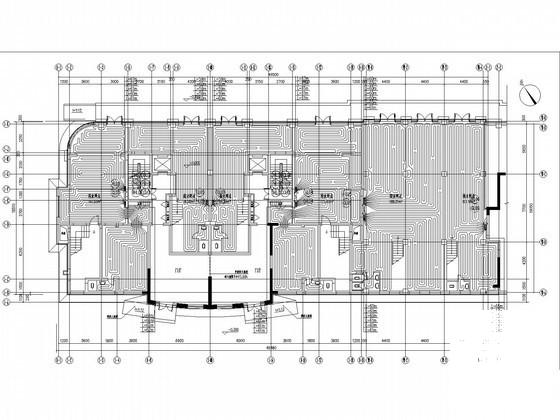

二层采暖平面图

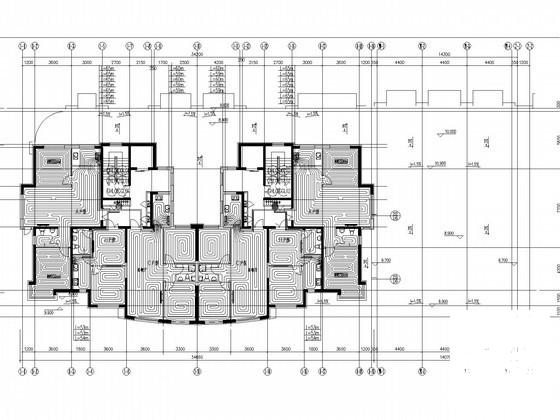

三层采暖平面图

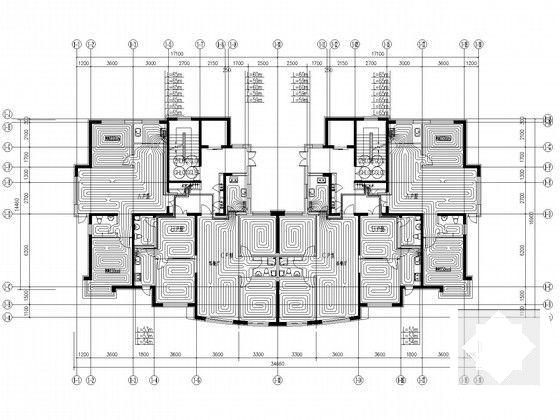

十一～十七层采暖平面图

十八～二十一层采暖平面图

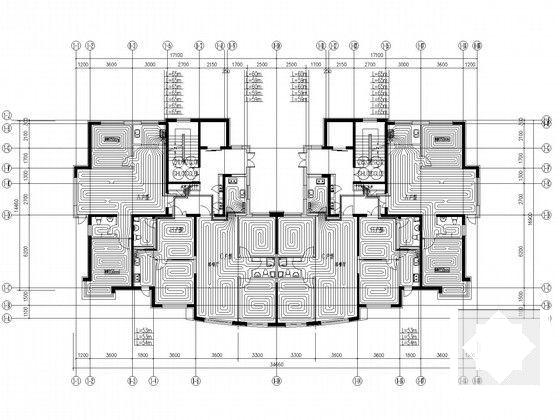

二十二～三十一层采暖平面图

采暖干管平面图

四～十层采暖平面图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
