高层住宅楼采暖通风系统设计CAD施工大样图

附件详情

一、项目概要：

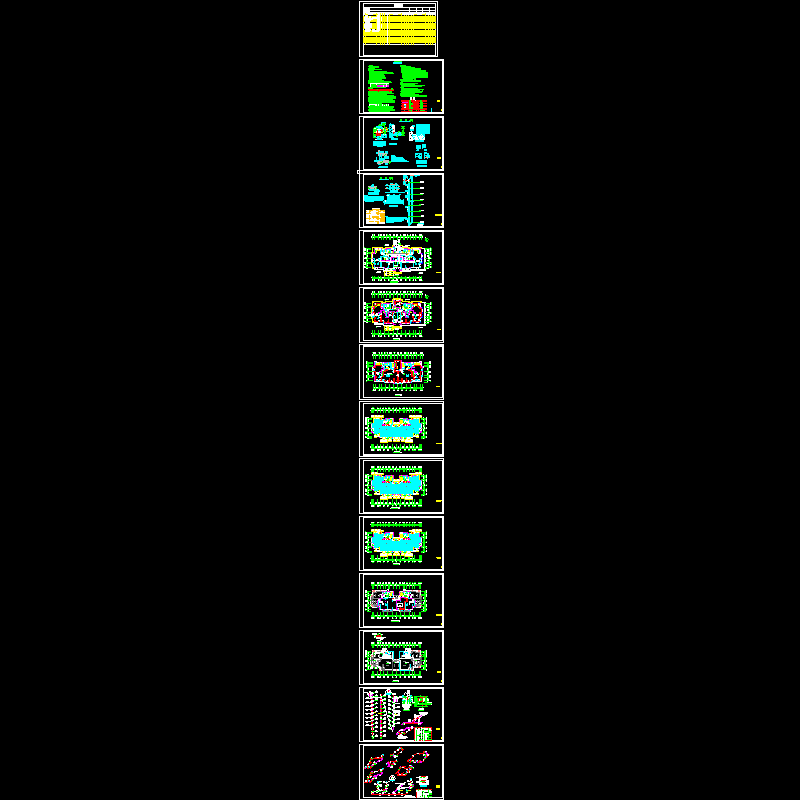

该项目是一个高层住宅建筑，总建筑面积1874.02平米，地上18层。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖干管平面图，采暖平面图，通风采暖平面图，采暖系统图，管井大样图，网点热表箱大样图等...

二、采暖工程：

该项目住宅采暖系统采用地板辐射供暖系统供暖,网点采暖系统采用散热器采暖系统，热源换热站.系统的定压问题在换热站内解决.采暖入口做法见辽2002T901-14.

采暖系统设计分两个区：1-11层为低区，12层以上为高区。

采暖系统热媒为45—55°c温水.连续供暖.采暖均采用 ,单独锁闭的采暖方式,采暖系统主立管采用异程式系统。

网点采暖系统采用水平单管串联系统，用"A"表示FTLF-75*75-600型铜铝复合型辐射散热器，中心距离为600mm，片距75mm，厚75mm标准工况下每柱散热量为160W，设计工况下每柱73.6W...
