高层居住建筑采暖通风系统设计施工大样图

附件详情

一、项目概要：

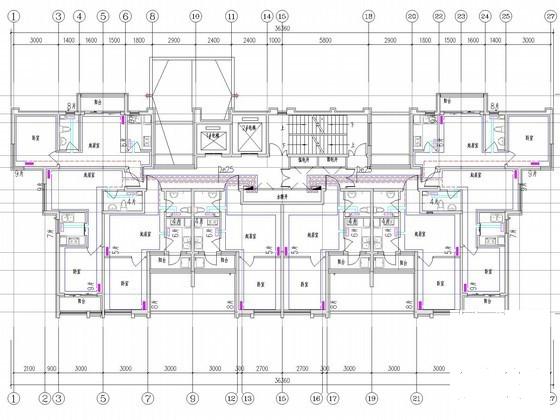

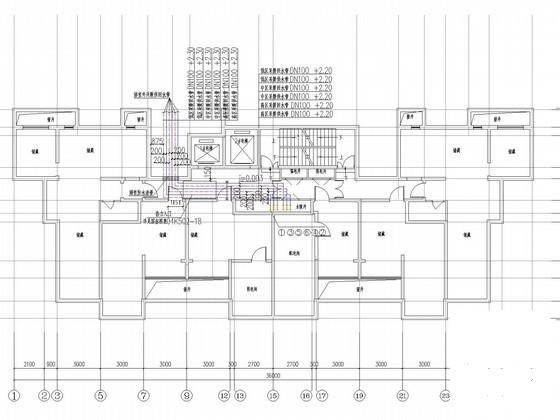

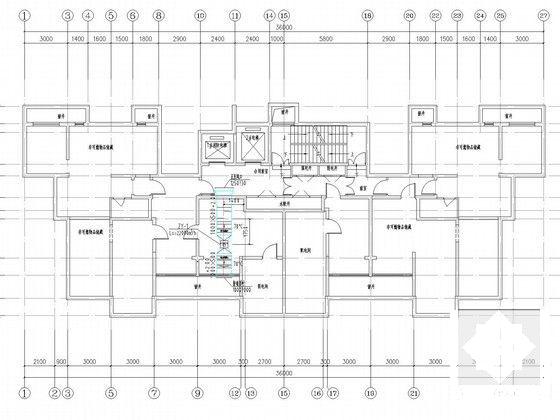

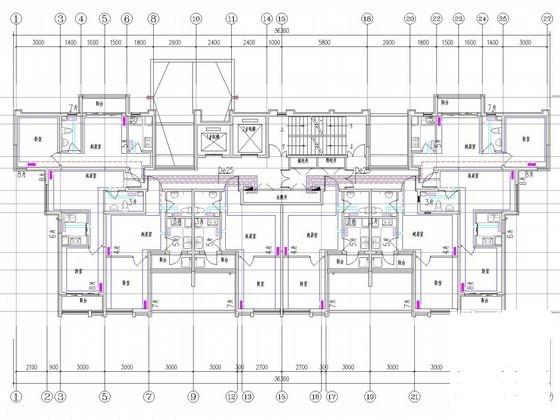

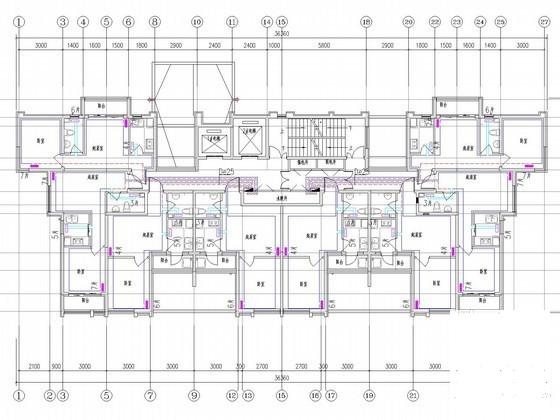

该项目是一个高层居住建筑，地上27层，地下2层。图纸内容包含设计施工说明，主要设备材料表及图例，采暖系统立管图，采暖平面图，管井大样图，通风平面图等...

二、采暖设计：

室外冬季采暖计算温度：Tw=-6°C；室外冬季平均风速：V=5.7m/s；住宅室内设计温度：卧室、客厅、公寓：18℃;厨房：15℃;卫生间：22℃;楼梯间不采暖;应甲方要求,商业不采暖。
该项目采暖系统干管为下供下回双管异程式系统，竖向分三个区，由室外市政热水与换热站分别供水；根据甲方提供资料，市政热水分为循环水与高温水，根据甲方要求，该项目室内低区中区由市政循环水供水，高区采暖由市政高温水经换热后供给；市政高温水参数为：130℃/70℃，换热后的二级网供回水温度为80℃/60℃；市政循环水设计供回水温度为70℃/55℃；采暖系统采用共用立管的分户独立系统形式；户内采用水平单管跨越式系统...
