高层住宅综合楼群采暖通风系统设计CAD施工大样图.dwg

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:24463.41平方米
  • 地上层数:33层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:67张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目地址:河南

附件详情

  • 设计施工说明
  • 机房层通风平面
  • 图例及材料表
  • 采暖通风平面图
  • 防排烟系统原理图
  • 高区管井详图
  • 采暖立管图
  • 安装详图
  • 热力入户大样图
  • ......

附件详情

一、项目概要:
项目为住宅楼群,总建筑面积为 24463.41平方米。地上三十三层,地下一层,建筑高度 98.340米,建筑类别为一类高层综合楼......
二、冷热源:
采暖供回水由市政热交换站供给,采暖供回水温度为 85~60°C,采暖系统定压及补水由热交换站解决......
三、采暖系统:
1.采暖热负荷为 811.10kW,采暖设计热指标为 37.0W/m , 系统阻力为 35.7kPa。
2.采暖系统分为高、低区。其中一~十七层为低区,十八层及以上为高区。
3.主立管为异程式。户内系统采用水平双管同程式系统......
四、通风排烟系统:
1.电梯机房设机械排风系统,换气次数不小于 10次/h。
2.商业用房用无外窗卫生间设置机械排风系统,换气次数不小于10次/h。
3.商业用房采用自然排烟,可开启外窗面积不小于商业用房面积的 2%。
4.防烟楼梯间及合用前室设置机械加压送风系统......

编制于近代年 图纸共67张。

采暖户内系统图

采暖立管系统图

采暖系统图

通风平面

采暖平面

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

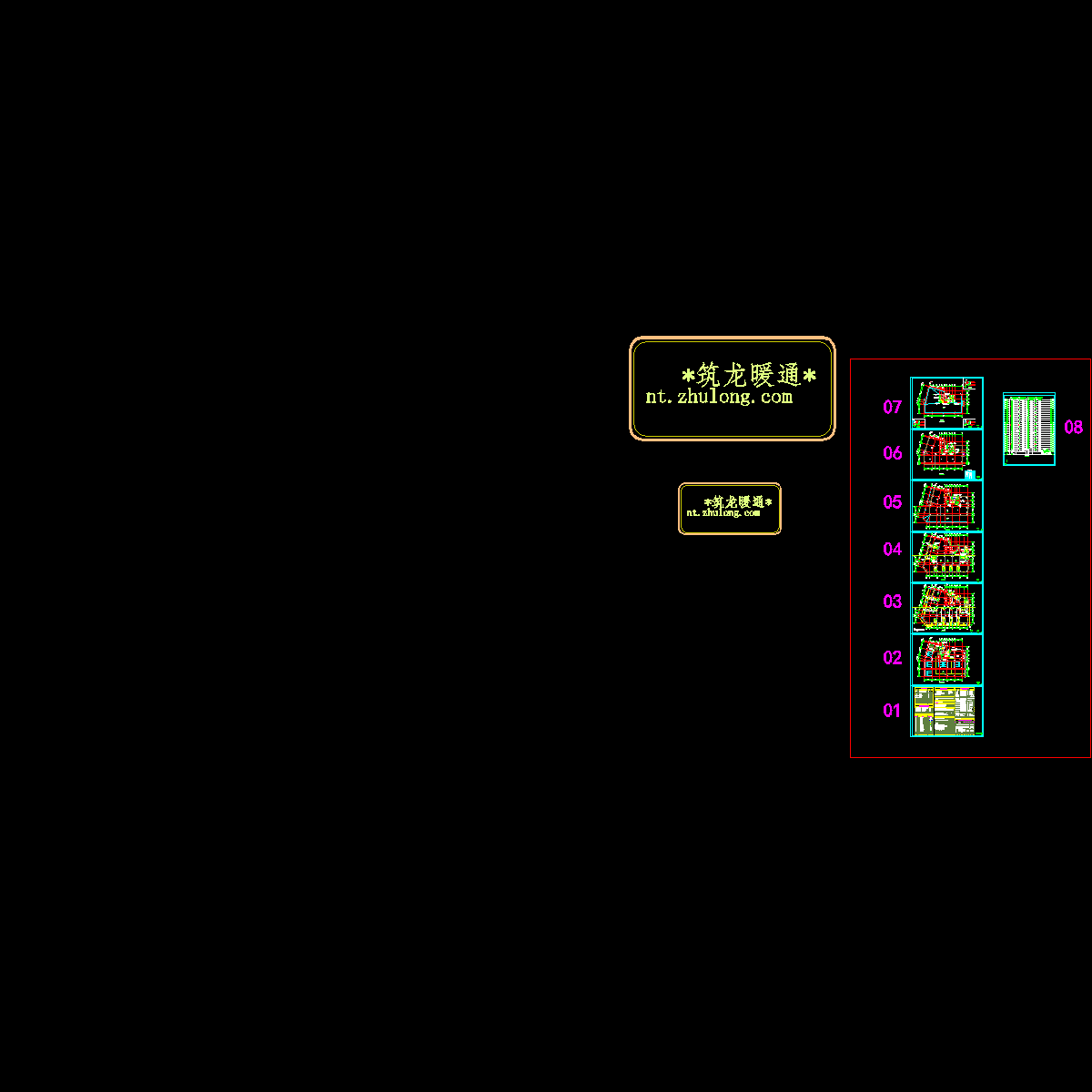

  • 1#楼a区暖施(finish)_t3.dwg
    1#楼a区暖施(finish)_t3.dwg

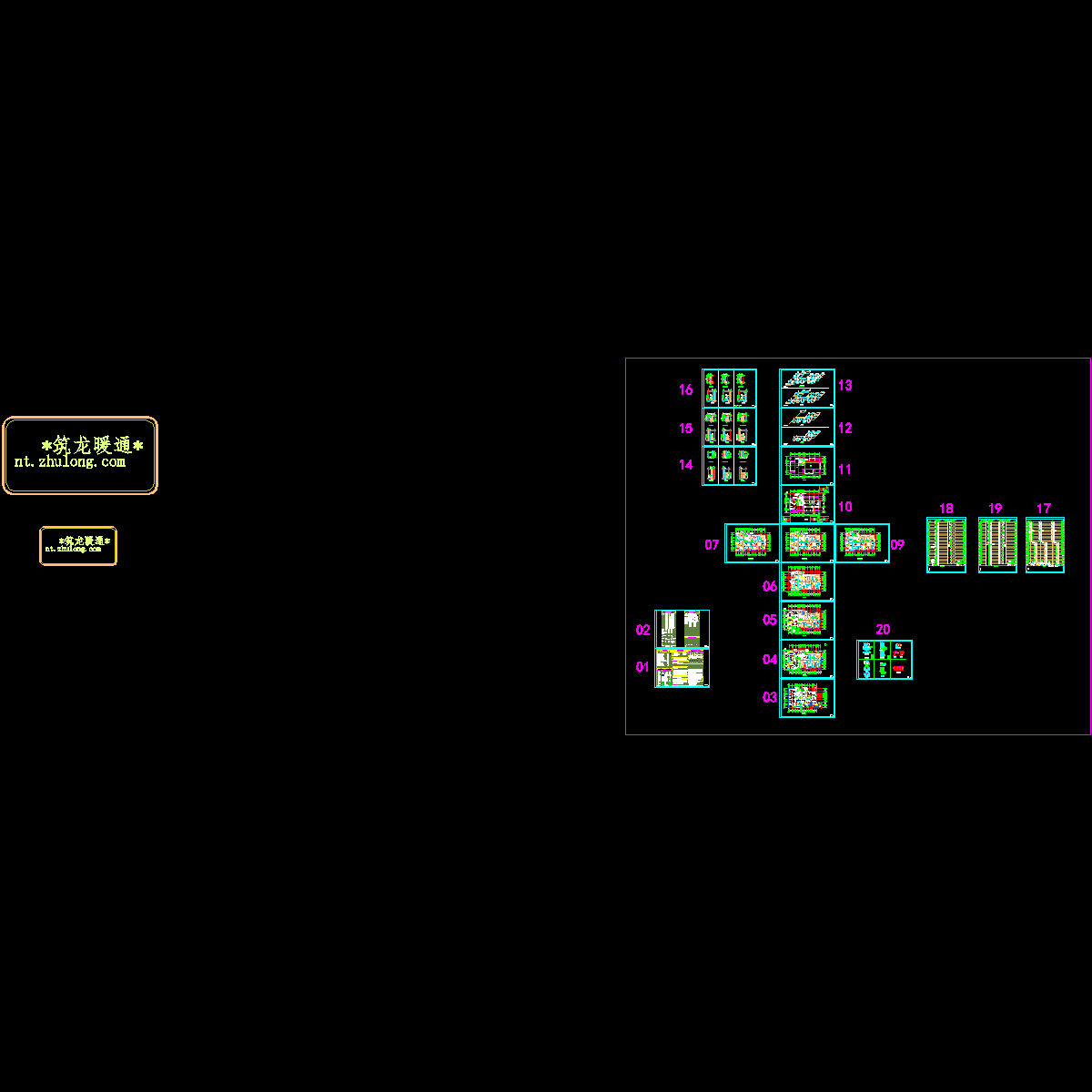

  • b座暖施(finish)_t3.dwg
    b座暖施(finish)_t3.dwg

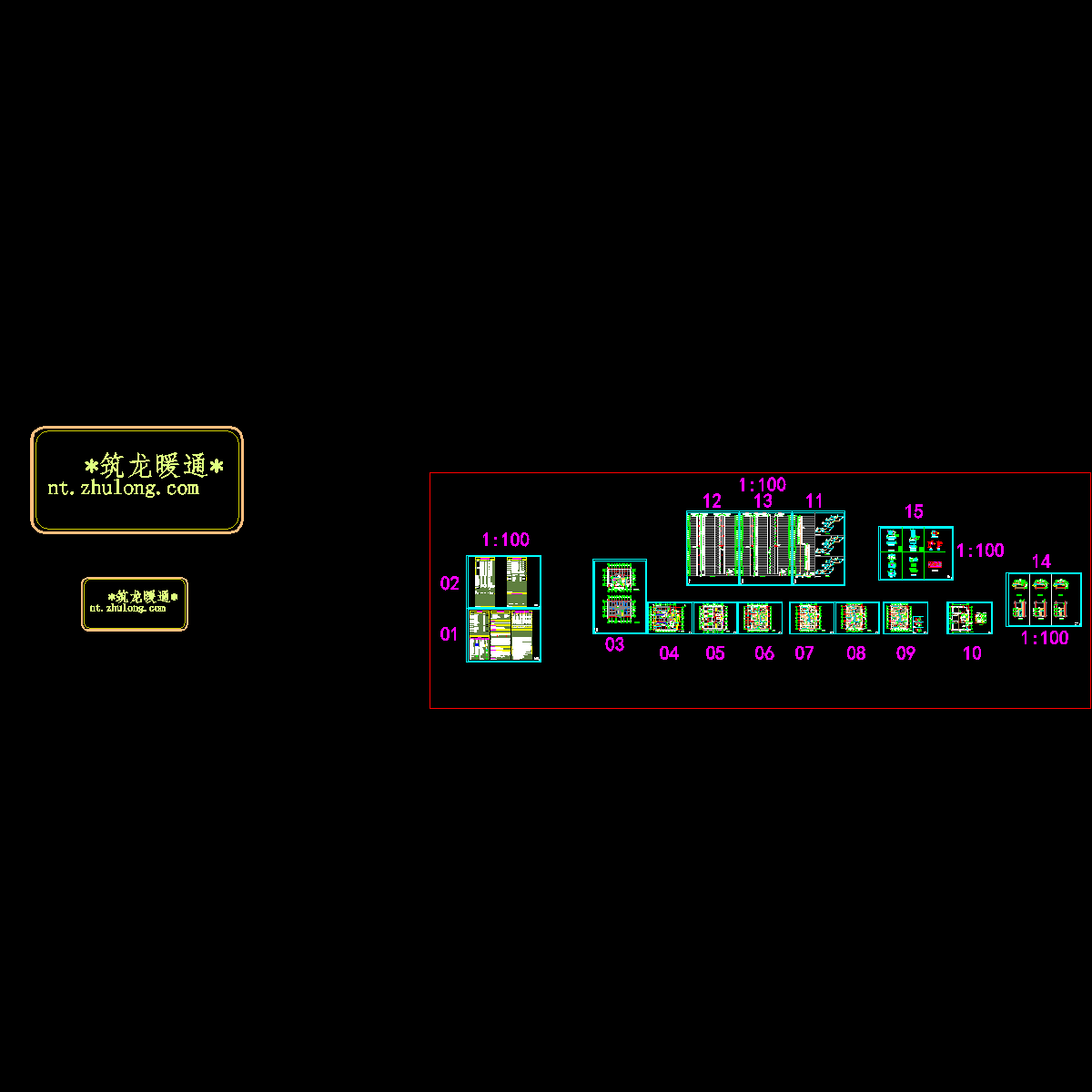

  • c区暖施(finish)_t3.dwg
    c区暖施(finish)_t3.dwg

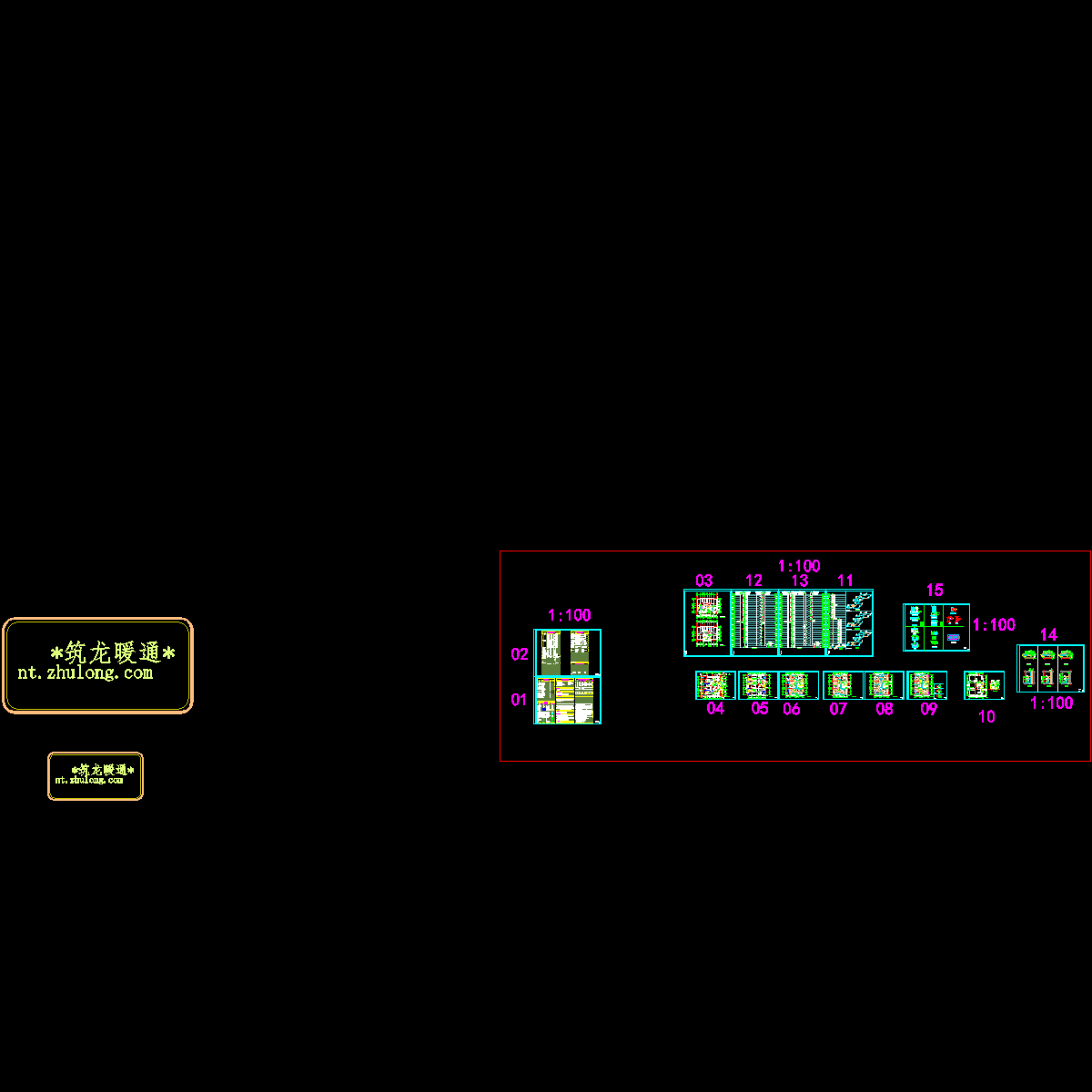

  • d座暖施(finish)_t3.dwg
    d座暖施(finish)_t3.dwg

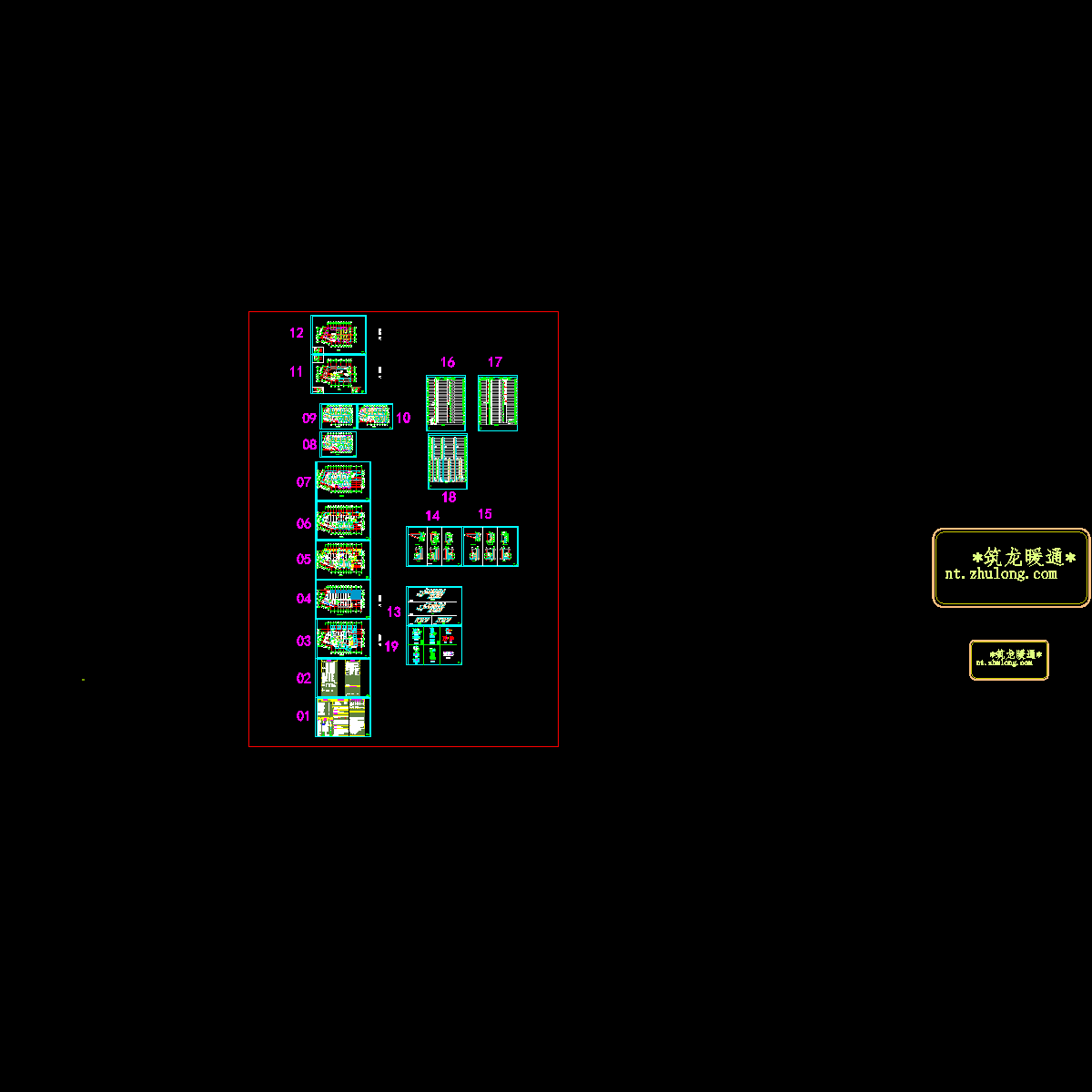

  • e区暖施(finish)_t3.dwg
    e区暖施(finish)_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
