31层高层住宅楼区采暖通风设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,人防
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 项目所在地:天津

附件详情

  • 暖通设计说明
  • 地下室通风设计
  • 人防工程通风设计
  • 通风及采暖管道平面图
  • 加压送风及采暖管道系统图
  • 地下室给排水设计
  • 系统施工图
  • ......

附件详情

一、项目概要:
1.本项目1号楼为25层住宅楼,2、3、4号楼为31层住宅楼,建筑高度均不超过100m。住宅楼地下一、二层为自行车库,地下车库与住宅楼连接。
2.设计范围包括采暖、通风、防排烟......
二、设计内容:
1.住宅采暖方式为低温热水地板辐射采暖,热媒由地下室换热站提供,系统竖向分三个区。采暖系统 分户计量 ,主立管及控制阀门、热计量装置等设于管井内,立管为下供下回异程式系统;管井至户内分集水器管道沿地面后浇层敷设。
2.地板采暖散热量计算:卧室,起居室,书房按照铺设木地板计算,厨房,卫生间按铺设瓷砖计算;布置盘管时根据不同情况考虑一定的遮挡系数。
3.各单体热力入口均设置于地下一层,做法详见右图,入口处不设置热表,供水管设置两级过滤器,第一级滤网孔径不大于3mm,第二级滤网为60目;热力入口平衡阀采用可现场设定型自力式压差平衡阀,采暖主立管顶部及管道下反部位设置带锁封装置的自动排气阀。户内分集水器处各环路供水支管设远程自动温度控制阀,由设置于各主要房间内的温度传感器控制.....
4.加压送风系统
地上部分:楼梯间采用自然排烟,每五层内可开启外窗面积不小于2m。其合用前室设置加压送风系统,送风量不小于28000m/h,加压送风机设在屋顶,经垂直风道及送风口将空气送到各层合用前室,每层设一个电动加压送风口。地下部分:楼梯间及合用前室共用一台加压风机,风机设置于地下车库内......
5.防排烟及通风系统
地下二层为人防及设备用房,人防部分战时使用。地下车库为Ⅰ类汽车库,最大防火分区面积不大于2600m,防烟分区面积不大于2000m。排风量,排烟量按6次/h计算,火灾时补风量按照50%的排烟量计算,平时送风量取火灾时的补风量,其余风量由汽车坡道处补足......

,图纸共32张。

地下室喷淋平面图

加压送风局部平面图

系统施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

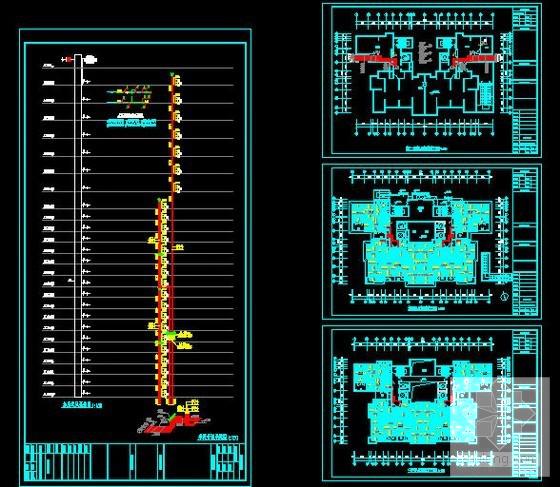

  • 31层高层住宅楼区采暖通风设计CAD施工图纸 - 1
    第 1 张图

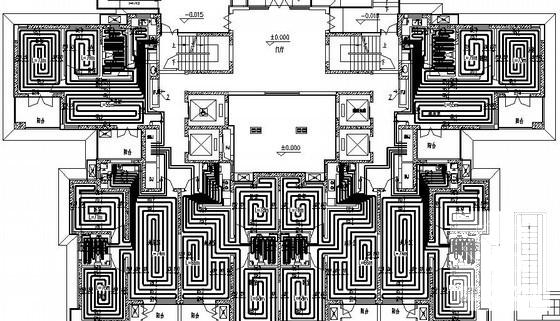

  • 31层高层住宅楼区采暖通风设计CAD施工图纸 - 2
    第 2 张图
  • 31层高层住宅楼区采暖通风设计CAD施工图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
