12层高层住宅楼采暖通风CAD施工图纸

附件详情

该项目为某住宅楼采暖通风工程。该项目地下一层，地上十二层，建筑面积 8342平面，地下一层为储藏间，一~十二层为住宅。设计内容：采暖系统设计、通风系统设计。

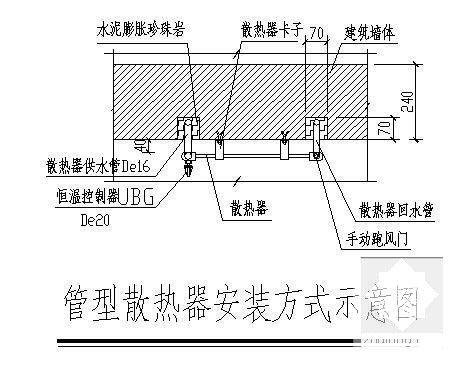

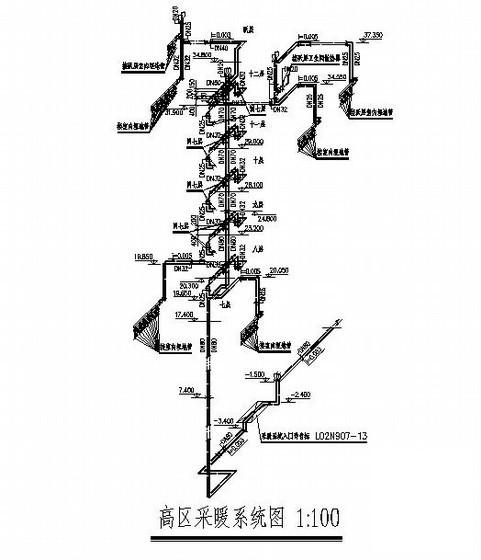

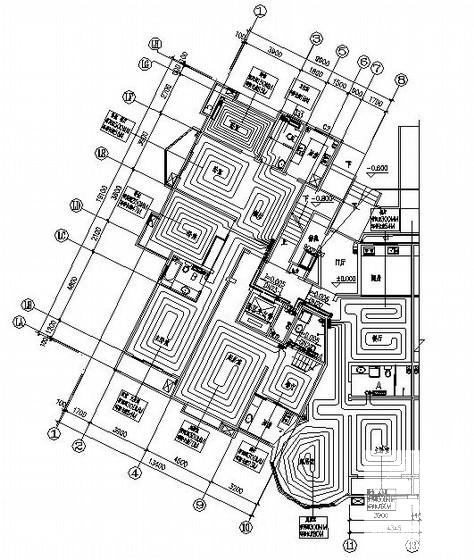

采暖系统设计：1.采暖热源:该项目热源由小区换热站集中供给，热媒为热水，供回水设计温度 60/50℃。该项目采暖系统分高.低区设置,高区为七~十二层,低区为一~六层。2.该项目采暖采用分户计量供热，系统主立管为下供下回双管异程式布置，户内采暖采用低温热水地板敷设采暖，每户由设于管井内的分计量表进行 分户计量 ，热量表均选用低阻力表，热量表前设过滤器，户内设集分水器。3.该项目按单元分设两个采暖系统，两个系统相互对称，每个系统低区供热负荷为 81.90KW,系统阻力损失为 56.6KPa.高区供热负荷为 96.30W,系统阻力损失为 60.0KPa,该项目低区供热总负荷为 163.80KW,高区供热负荷为192.60KW,该项目供热总负荷为 356.40KW....

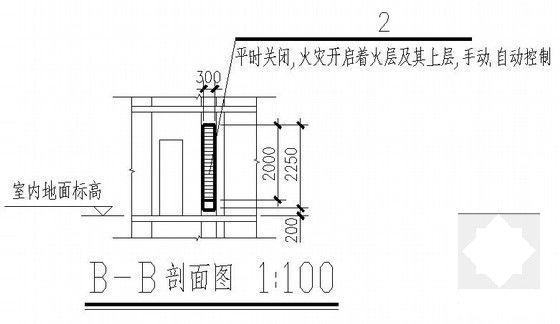

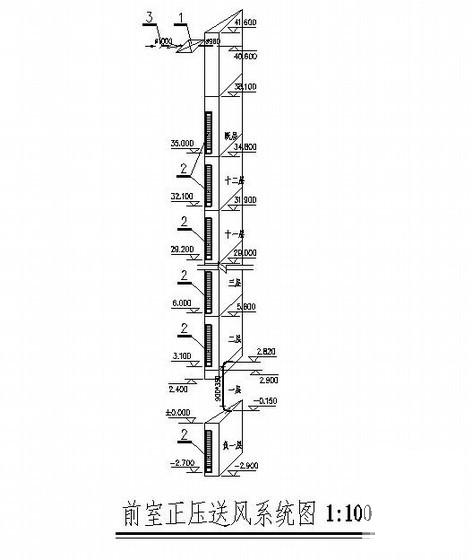

通风系统设计：消防电梯前室设加压送风系统，通风机设在楼梯间顶层。送风量为 22500m3/h....
节能控制：室外热力入口供.回水管设大型热表及平衡阀，采暖系统每户入户供回水管上设调节阀，户内主要房间均设有温控器，回水管各支路设有温控阀，实现分室控制....图纸17张。
