115000平米18层住宅楼小区采暖通风施工图纸

附件详情

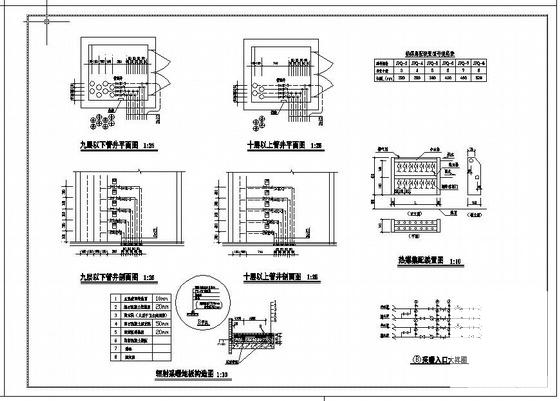

该项目为秦皇岛XX住宅小区，该工程位于秦皇岛XX公路以西，XX以东。总建筑设计面积：115000平方米，该项目设计范围包括采暖设计及通风设计。该项目热源由小区换热站提供，供/回水温度为55/45C。换热设备按高低区分开设置。 定压装置设于换热站内.该项目为高层建筑，采暖系统按楼层分区：九层以下为低区，十层以上为高区。采暖系统按分户热计量设计。采暖干管敷设在地下室顶板下，下供下回双管系统,立管设在楼梯间管井内,下分入户。
