33层住宅楼小区采暖通风设计CAD施工图纸

附件详情

附件详情

项目概要：该项目位于河北石家庄市，超高层住宅楼采暖通风工程。总共有20栋楼，从1号楼到20号楼的每栋楼的总建筑设计面积：:26000平方米左右；总高度：93.65米；地上32层；局部30层；一、二层为商业网点；三至顶层为普通住宅；地下两层为储藏室。防火分类：一类高层，耐火等级地上、地下均为一级。

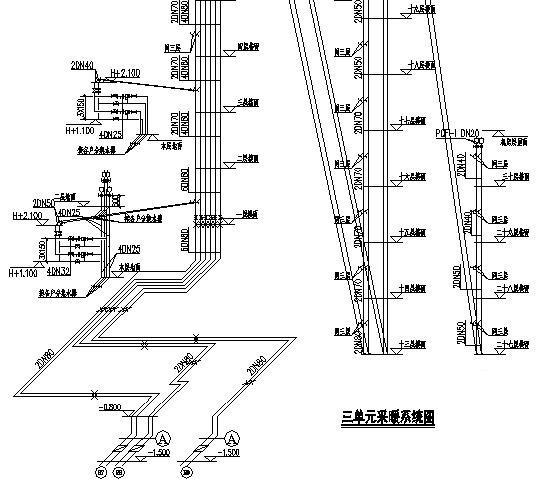

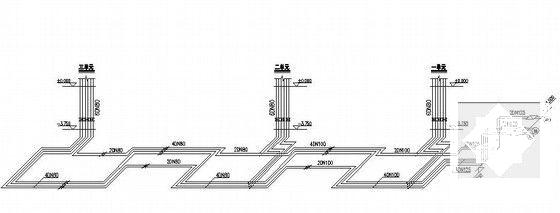

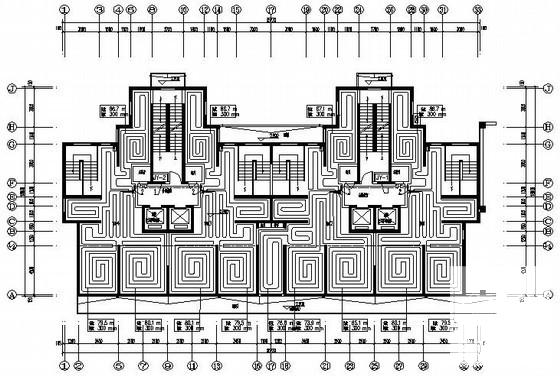

该项目采暖热媒为50/40°C热水，户内采暖系统采用低温热水地面辐射供暖，设计分室调节、分户控制， 分户计量 。消防控制室采用冷暖空调，由电气专业预留电量。热水及采暖系统补水和定压均由本小区换热站负责。采暖系统分三个区：低区为一到十一层，中区为十二到二十二层，高区为二十三到三十三层......

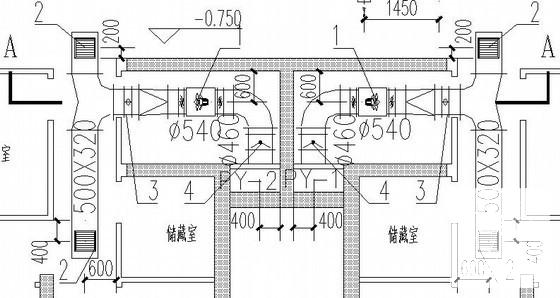

防排烟部分：
三单元防烟楼梯间及防烟楼梯间前室均采用自然排烟，开窗面积满足规范要求。防排烟部分......

，图纸共200张。

石家庄住宅小区采暖通风设计施工
