5层住宅楼采暖通风设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：3971.52平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：5张
设计年代：近代
设计内容：通风, 采暖
冷热源：市政热网
采暖系统：散热器供暖, 热水辐射
节点大样：集分水器
项目所在地：山东

附件详情

采暖通风设计说明
储藏室层采暖平面图

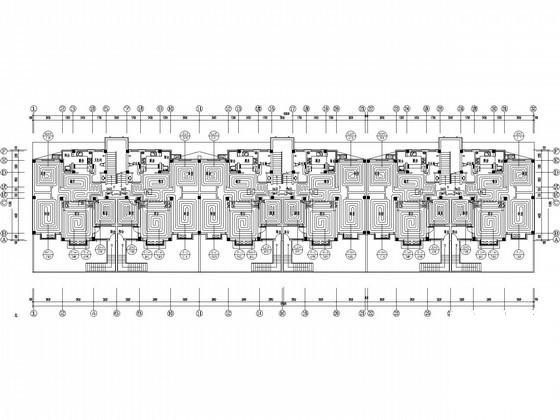

采暖平面图
采暖管道井大样图
采暖系统图
采暖大样图
地板辐射采暖剖面示意图

附件详情

稿件为山东临清某多层住宅楼采暖通风设计施工图纸，建筑高度为19.76m，总建筑面积3971.52m2。一层为车库及储藏室.地上五层均为住宅。
设计范围：采暖系统、通风系统设计。该项目系统采暖热负荷为 122.40 kW，采暖热指标为30.82 W/m2。采暖系统为共用立管的分户独立系统，采暖立管下供下回异程设置。户外管井内设置采暖分户计量装置……

，图纸共5张。

山东多层住宅采暖通风设计施工

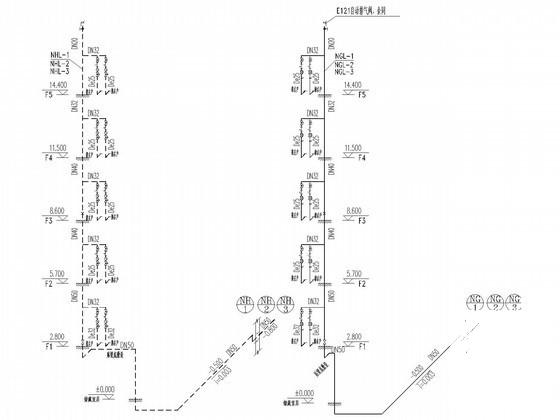

采暖系统图

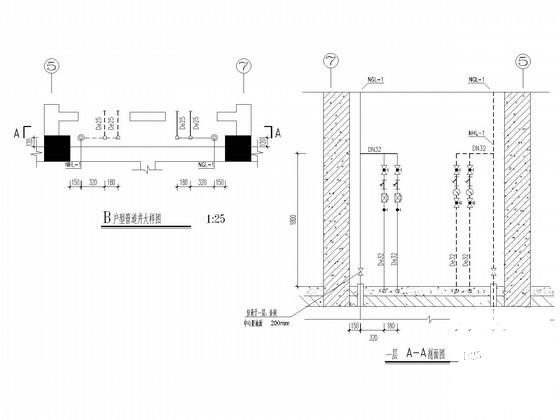

管道井大样图

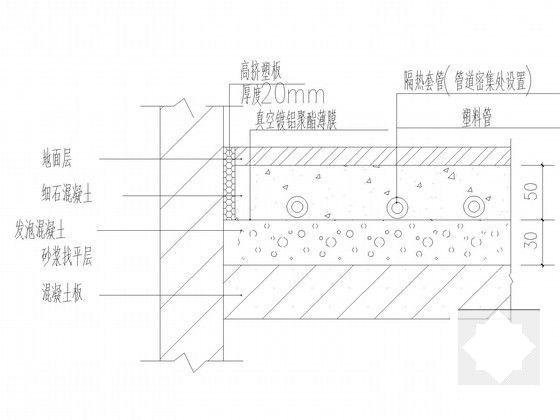

地板辐射采暖剖面示意图

管道布置大样

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
