高层住宅楼通风排烟设计CAD施工图纸(2层地下室含负荷计算书)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:86160.9平方米
  • 建筑地上层数:25层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州

附件详情

  • 冷热负荷计算书
  • 节能设计说明书
  • 1~3#设计施工说明书
  • 1~3#设备材料明细表
  • 1~3#正压送风系统图
  • 地下一层通风平面图
  • 地下二层通风平面图
  • 1~25层通风平面图
  • 冷热负荷施工图
  • 系统施工图

附件详情

一、项目概况:总建筑面积:86160.9。地上共25层,属一类高层住宅。共3栋楼,均属住宅及商铺,地下为两层,使用功能为车库及设备用房。设计范围:1~3#楼单体建筑通风系统及防排烟系统设计,地下室通风、防排烟系统设计。
二、设计内容:
1.负荷计算书:1~3#楼各单体建筑冷热负荷详细计算书。
2.通风设计:所有封闭卫生间排风设置吊顶式换气扇,换气次数取15次/h,排风管与竖井水平连接处设70度防火阀。
3.防排烟系统设计:防烟楼梯间前室、合用前室设置加压送风系统。系统负担负不超过三十二层,风机设于屋面.加压送风口为多叶送风口。消防电梯前室保持25Pa至30Pa的正压值。
4.地下室通风排烟设计:地下室总建筑面积17052.47平方米。设计耐火等级为一级。地下汽车库按防火分区设置独立机械排风系统,采用上排风口排风;进风采用车道自然进风。地下高、低压配电房设机械送排风系统,以消除室内余热,保证设备必要的工作条件,送风量为排风量的90%。高、低压配电房的排风系统火灾后兼作排废气系统......

,图纸共45张。

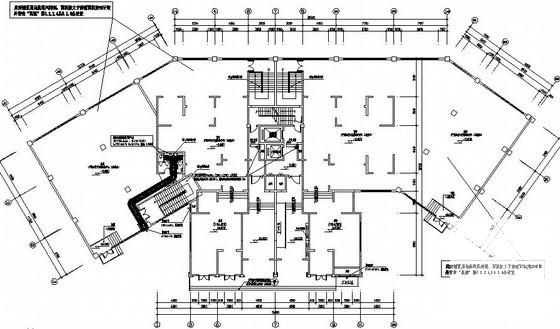

1#楼通风平面图

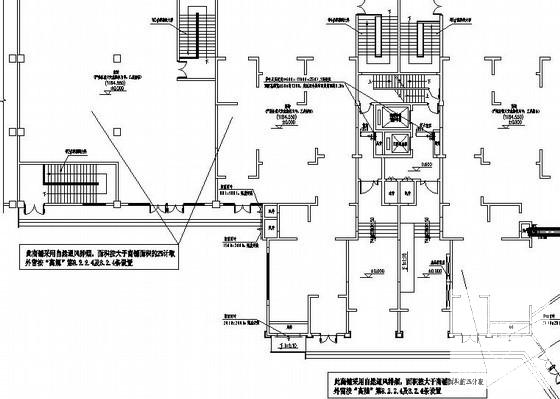

2#楼通风平面图

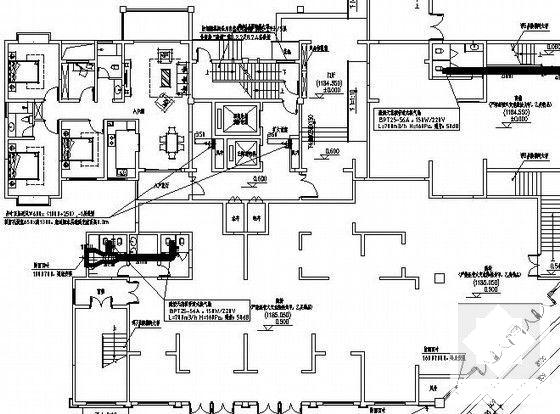

3#楼通风平面图

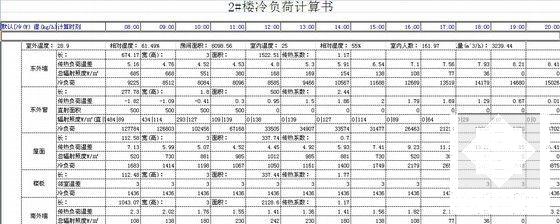

冷负荷计算书

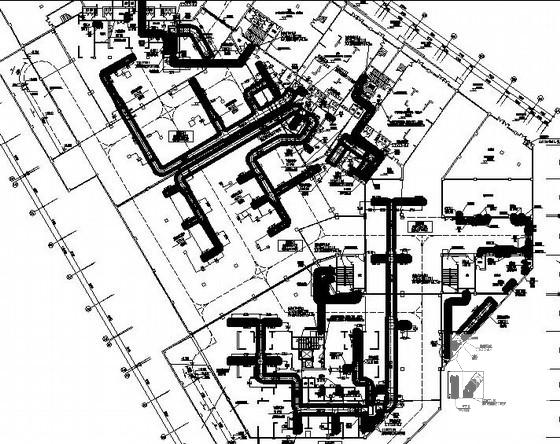

地下二层通风平面图
