超高层工业大厦空调通风及人防工程设计(甲院出品含机房和负荷计算书).dwg

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度:超高层建筑
  • 地上层数:24层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:52张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:制冷剂系统
  • 节点大样:冷却塔
  • 项目地址:广东

附件详情

一、项目概要
本项目为深圳市XXXX大厦,总建筑面积为95917.92m2/,由两层地下室,五层裙房,两栋塔楼组成。其中,地下一层、地下二层北半部分设备用房及停车库,地下二层南半部分平时为停车库,战时为人防掩蔽所,地下室总建筑面积18464.49m2/;地上一层为架公共空间。A座塔楼为工业生产,B座塔楼为研发用房及其配套,属一类公建,建筑面积73700m2/。A座塔楼为24层,建筑总高度99.50米;B座塔楼为20层,建筑总高度83.50米.

二、空调系统
a.A座塔楼及裙房部分
1、空调风系统
职工食堂空调末端采用吊顶式空气处理机组 吊顶式新风处理机组的空调系统;工业生产,产品研发用房采用高静压型风机盘管 新风系统,各标准层配置一个新风机房,设一台落地式新风机组。
2、空调水系统
(1)空调冷冻水系统采用一次泵末端变流量系统。制冷机组制备的7℃/12℃之冷冻水,由冷冻水泵送至各用冷区域。冷冻水系统为两管制异程式,各层支管干路设平衡阀调节。制冷机房内设备及裙房以下空调末端承压为1.6MPa,五层以上塔楼空调末端承压均为1.0MPa。
(2)空调机组和新风机组的表冷器出水管上均安装电动两通调节阀,通过室温设置要求改变水流量;风机盘管表冷器出水管上均安装电动两通阀,室内安装恒温器带风机三速开关,通过三速开关的手动调节改变电机输入电压,以调节风机转速来调节风机盘管的制冷量。空调供回水总管上设置压差旁通阀,根据末端空调负荷的变化调整旁通阀的开度,实现空调系统变流量运行。
(3)空调冷冻水系统采用全程水处理装置除垢、杀菌。
(4)冷冻水系统为开式膨胀水箱定压,设置在A座塔楼屋面。
(5)冷却水系统设置全程水处理器及冷凝器自动在线清洗装置除垢,杀菌。
b:B座塔楼采用变制冷剂流量多联式分体空调系统,预留室外机位置及电气条件,具体设置由业主自理。

三、通风系统
地下车库设置机械排风(兼排烟)系统,与消防排烟系统共用,排风量按6次/h的换气次数计算,地下一层有车道的防火分区,利用车道自然补风,其余防火分区设机械补风系统,机械补风量为排风量的85%。

四、人防工程
由2层地室,1栋高层厂房,1栋高层研发办公楼组成。其中,地下二层平时为停车库、设备房,战时为3个二等人员掩蔽所,人防总面积4714m2。人防工程分类及等级:甲类人防工程,抗力等级核6级 常6级。












以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

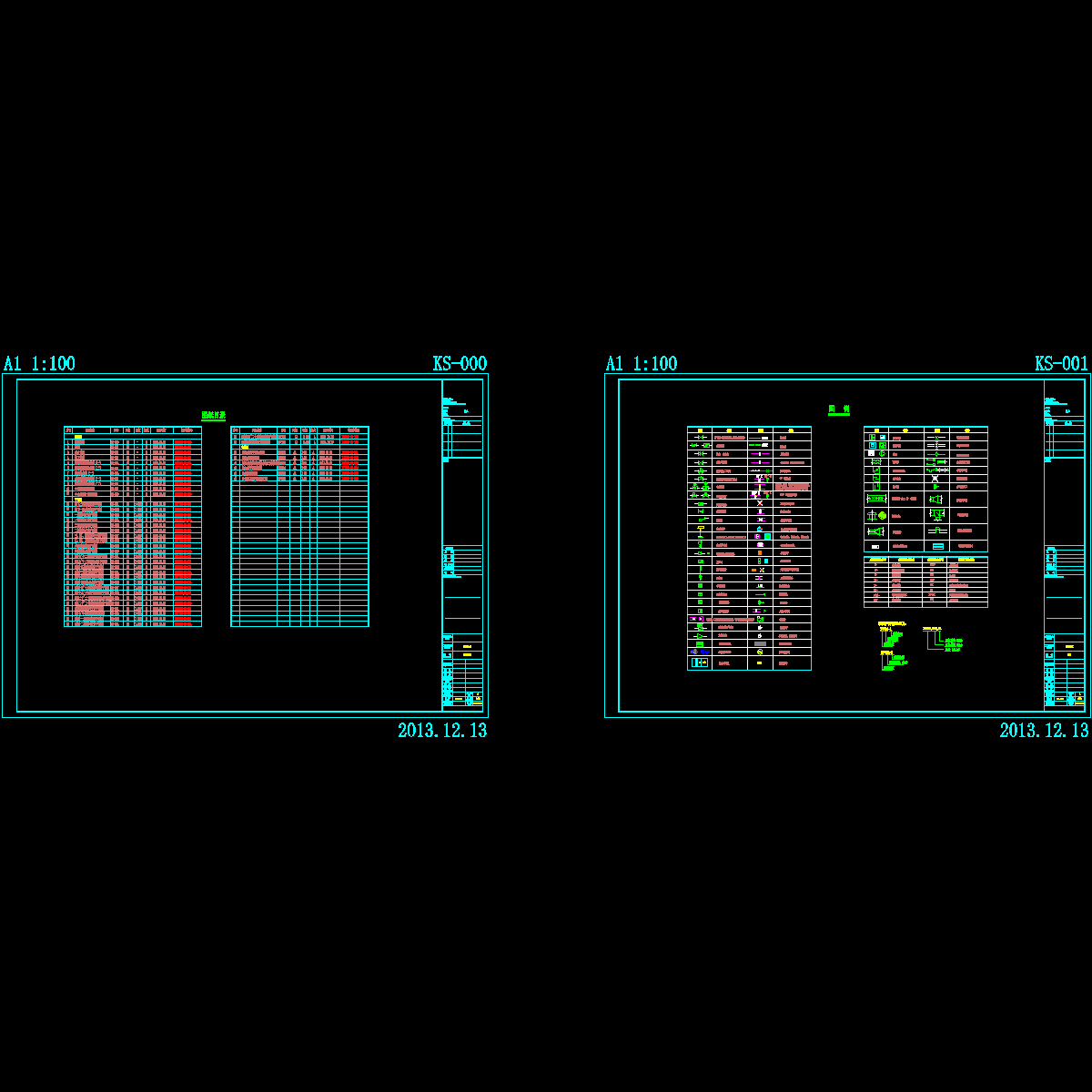

  • ks-000~001 图纸目录、图例.dwg
    ks-000~001 图纸目录、图例.dwg

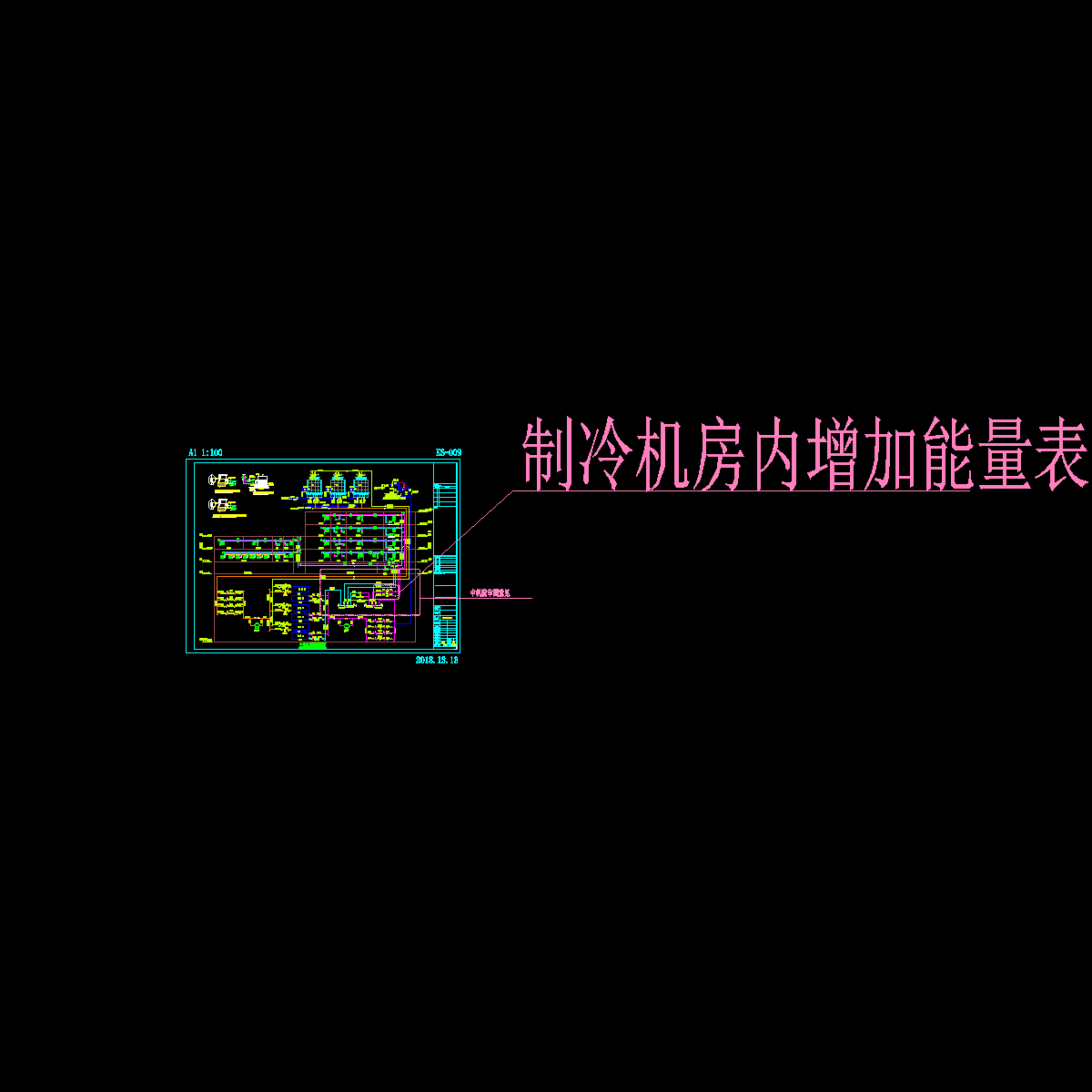

  • ks-009 空调水系统流程图.dwg
    ks-009 空调水系统流程图.dwg

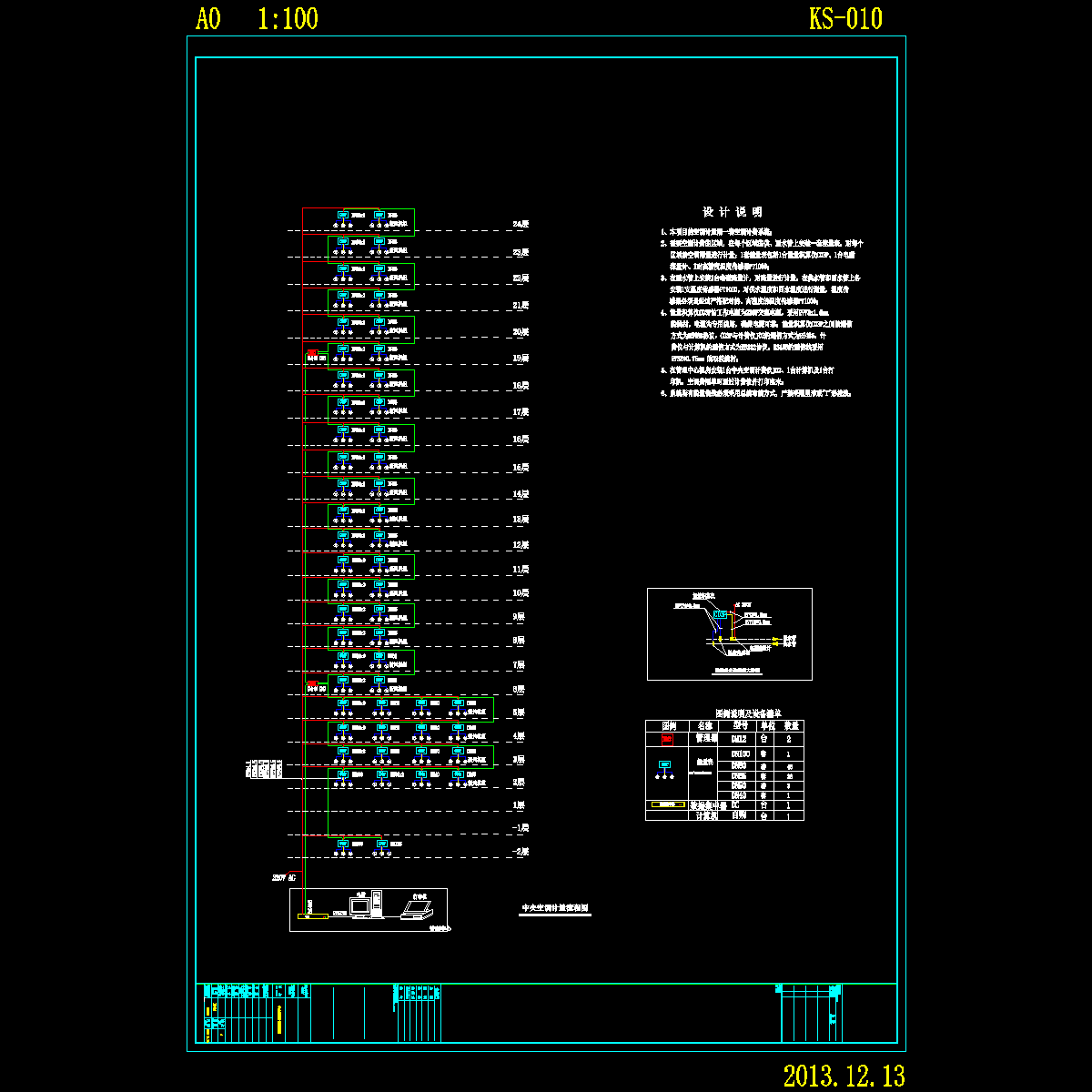

  • ks-010 中央空调计量流程图.dwg
    ks-010 中央空调计量流程图.dwg

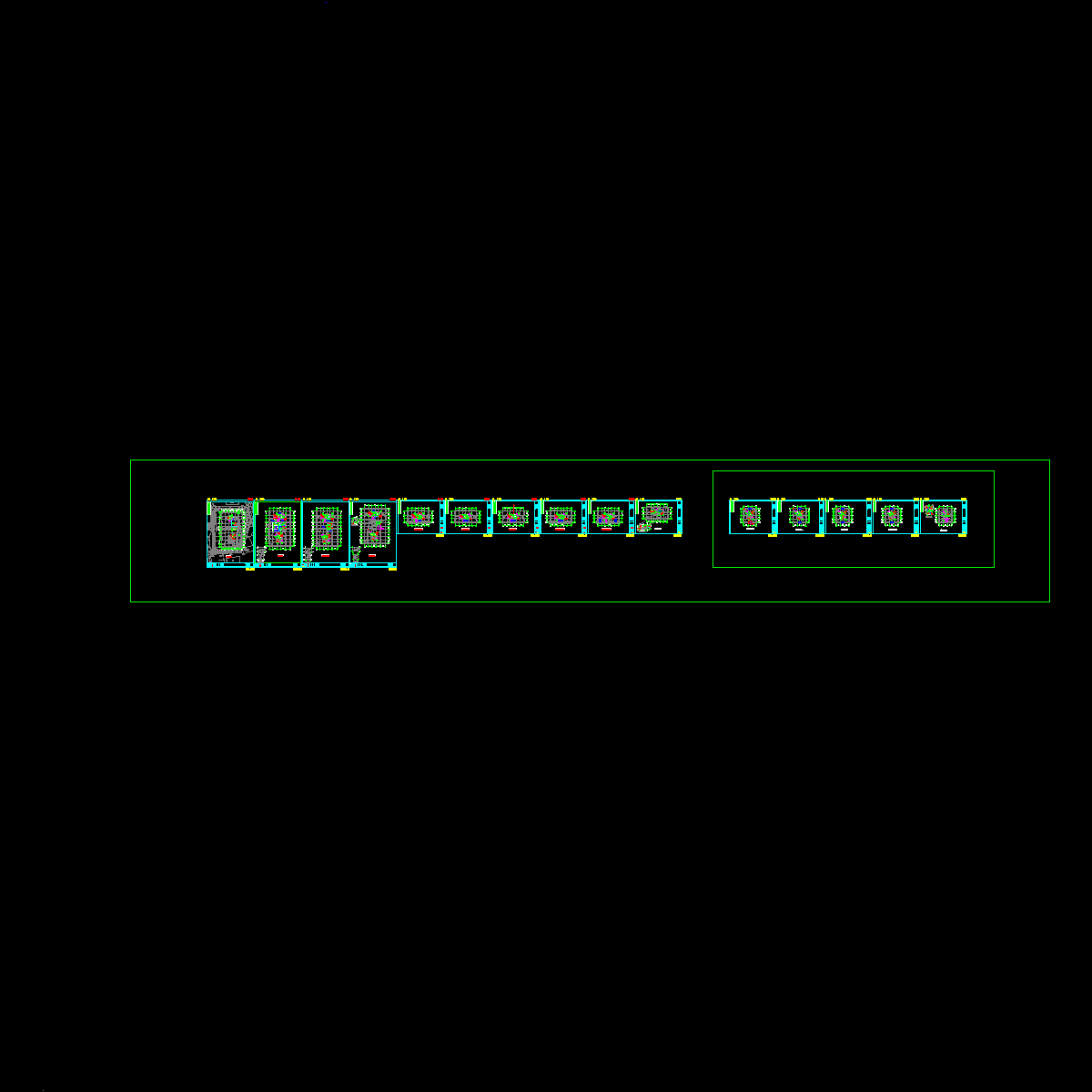

  • ks-101~102 地下二层通风空调平面图;地下一层通风空调平面图.dwg
    ks-101~102 地下二层通风空调平面图;地下一层通风空调平面图.dwg

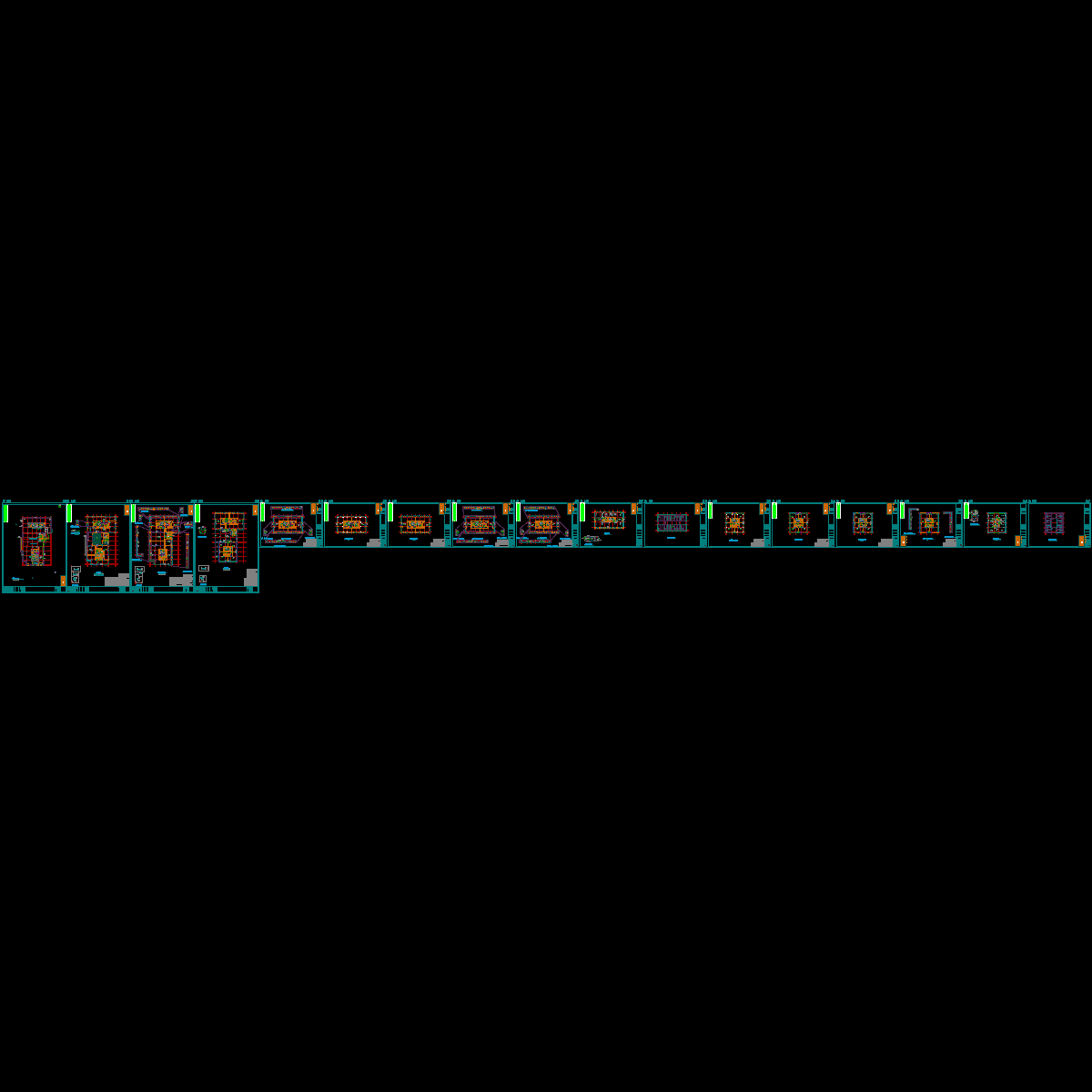

  • ks-103~126 地上空调风(水)平面图.dwg
