33层保障住房给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：33层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：四区
排水体制：污废合流
排水技术：重力排水
消火栓用水量室内(L/S)：20
项目所在地：山东

附件详情

给排水设计说明
消火栓系统原理图
供水系统原理图
排水立管系统图
自行车库自喷平面图
自行车库给排水平面图
标准层给排水平面图
十六层给排水平面图
十七层给排水平面图
三十二层给排水平面图
三十三层给排水平面图
屋顶层给排水平面图

附件详情

该资料为山东某保障住房给排水施工图纸。该项目总建筑面积近代6.56平方米，其中地下建筑面积667.29平方米，地上建筑面积19409.27平方米，工程占地面积639.86平方米。地上33层，地下1层，建筑高度 95.7米。
设计内容：生活给水系统、生活热水系统、雨水系统、空调凝结水系统、消火栓给水系统、自动喷洒系统。该工程生活给水由市政给水管网提供，供水分区为四个；排水为污废水合流系统；室内消火栓用水量为20L/S。
，共32张图。

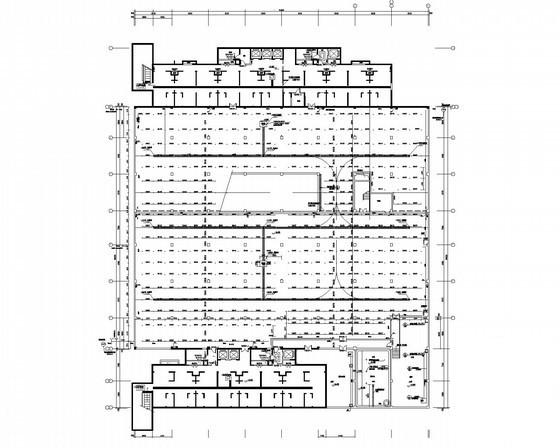

自行车库自喷平面图

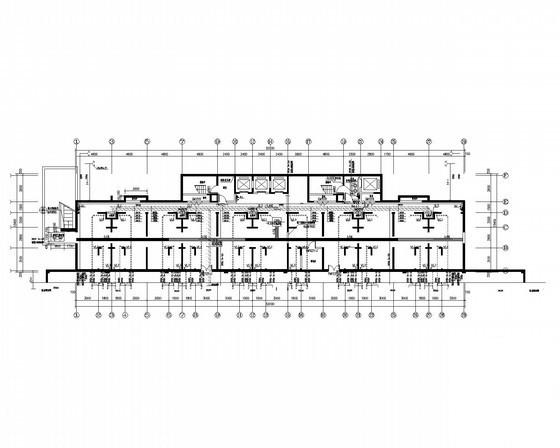

自行车库给排水平面图

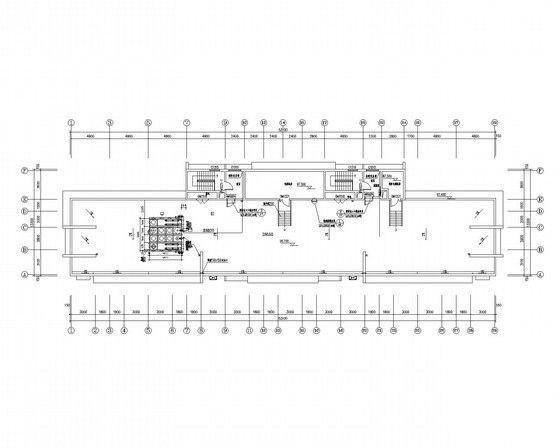

屋顶层给排水平面图

供水系统原理图

三十三层给排水平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
