33层保障性住房高层住宅楼电气CAD图纸

附件详情

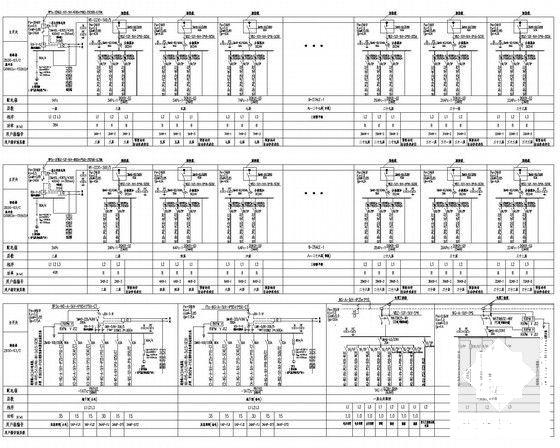

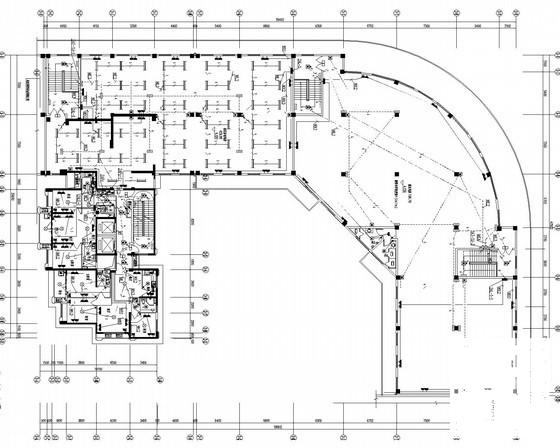

该项目为高层住宅小区项目。地上建筑层数33层，地下为一层。本项目建筑高度 97.15 米，地上部分建筑面积约 27863 平方米，功能为一类高层居住建筑，建筑防火分类为一类，耐火等级为一级，上部结构类型采用钢筋混凝土框架结构。图纸内容：设计说明及图例表、配电系统图、 竖向配电干线 图、照明平面图、屋面动力平面图、房顶 防雷平面图 、标准层等电位平面图、 弱电平面图 、中心架构系统图、视频监控系统图、摄像机供电电源示意图、、停车场管理系统图、背景音乐系统图、周界报警系统图、电子巡更系统图、LED电子显示屏系统图、弱电控制台示意图、UPS电源系统图、楼层间箱体接地示意图、消防报警及联动控制系统设计说明、消防报警及联动控制系统图、消防干线平面图、消防平面图、防火门监控系统图、火灾监控平面图、电源监控系统图等。设计时间为年底。
