数据机房办公楼空调通风防排烟系统CAD施工图纸(灾后排气通讯机房)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:6440.17平方米
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 施工图设计总说明
  • 空调水管平面图
  • 空调通风平面图
  • 制冷系统流程图
  • 空调末端冷水系统原理图
  • 灾后排气平面图
  • 空调机房剖面图
  • ......

附件详情

一、项目概要:
该项目位于广东省,总建筑面积:6440.17m2,其中地上:5953.03m2,建筑高度30.8米......
二、冷热源:
1.水冷螺杆式冷水机组,制冷量为1055kW(300 USRT)。
2.蒸发式冷凝螺杆冷水机组,制冷量为1055kW(300 USRT)......
三、空调系统:
1.空调风系统包括:立式空气处理机组的低风速单风道全空气系统;风机盘管的空调系统。
2.数据机房采用带加热加湿的立式精密空气处理风柜,送风方式为下送侧回......
四、通风排烟系统:
1.机房设有气体灭火系统的区域需设置排风系统,火灾后远程开启以排除有毒废气,由于灭火气体密度比空气大,采用下排方式。
2.采用气体灭火的房间,其排风口应设在防护区的下部并直通室外。
3.通讯机房、电力电池室等通风换气次数不小于每小时5次......

图纸共32张。

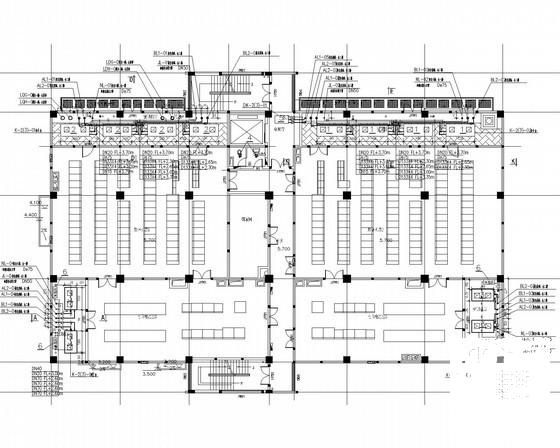

空调水管平面图

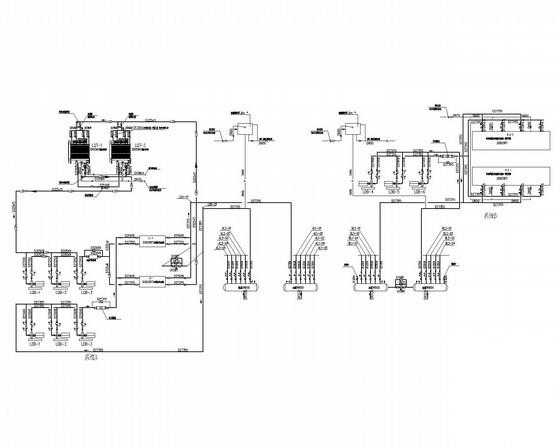

制冷系统流程图

空调机房剖面图

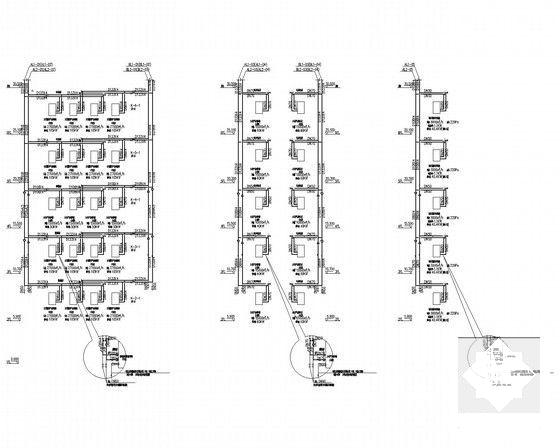

空调末端冷水系统原理图

灾后排气平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 数据机房办公楼空调通风防排烟系统CAD施工图纸(灾后排气通讯机房) - 1
    第 1 张图
  • 数据机房办公楼空调通风防排烟系统CAD施工图纸(灾后排气通讯机房) - 2
    第 2 张图
  • 数据机房办公楼空调通风防排烟系统CAD施工图纸(灾后排气通讯机房) - 3
    第 3 张图
  • 数据机房办公楼空调通风防排烟系统CAD施工图纸(灾后排气通讯机房) - 4
    第 4 张图
  • 数据机房办公楼空调通风防排烟系统CAD施工图纸(灾后排气通讯机房) - 5
    第 5 张图
  • 数据机房办公楼空调通风防排烟系统CAD施工图纸(灾后排气通讯机房) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
