6层现代大型火车站工程空调通风及防排烟系统设计施工CAD大样图(采暖设计)

  • 设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度:多层建筑
  • 建筑面积:14878平方米
  • 地上层数:6层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:侧面送风
  • 项目地址:山西

附件详情

一、项目概要:

该项目位于山西省,是一新建大型火车站换乘服务设施工程,该建筑地上六层,一层为包裹库及生产用房。二~六层为生产用房,二层局部为厨房及洗浴用房。地下二层均为包裹库。总居住面积为14878平方米,建筑高度为23.96m。图纸内容包含设计施工说明,主要设备材料表及图例,采暖平面图,采暖系统图,总立管平面图,通风平面图,新风机房大样图,空调平面图,多联机基础平面图等...

二、空调系统:

1.冷热源:采暖热源来自集中供热管网,多联机空调系统...

2.风系统:采用多联机加新风系统,室内机采用侧吹式...

三、 通风防排烟 系统:

各层弱电间设置机械排风,地下一层配电室设置事故后通风。厨房局部排风由专业厂家二次设计,侧墙设置轴流风机满足3次/h换气量要求。二层浴室设计机械排风,各层内区房间设置机械排风,风机设于屋面。地下行包库设置机械排风及机械排烟。火灾发生时,发生火灾的防烟分区的排烟阀和补风阀保持开启状态,其余防烟分区的防烟阀和补风阀关闭。连锁开启屋顶排烟风机,补风风机(低速档)。平时通风屋顶两台风机全部开启,送风机开启高速档。满足3次换气。一层托取大厅及包裹库采用自然排烟方式,东北侧墙上设置电动排烟窗,火灾时自动开启。二~六层内走道设置机械排烟,风机设于屋顶。各层风管设置排烟防火阀,防火阀平时关闭,着火时开启着火区防火阀,同时联锁开启屋顶风机进行排烟。各层配线间设置机械排风,排风机设于屋顶。满足6次换气量。其余部分均可自然通风、排烟...

四、采暖系统设计:

1.该项目采暖热源来自集中供热管网,供水70℃,回水45℃。
2.系统采用上供中回垂直单管跨越式系统,采暖系统分为上下两个区域。地下二层和地上一层为下部区域;地上二层至地上六层为上部区域。
3.散热器地上部分选用压铸铝双金属散热器UR7006-350,散热量86W/片...

地下二层通风平面图

二层空调平面图

三层空调平面图

四层空调平面图

五层空调平面图

六层空调平面图

二层采暖平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

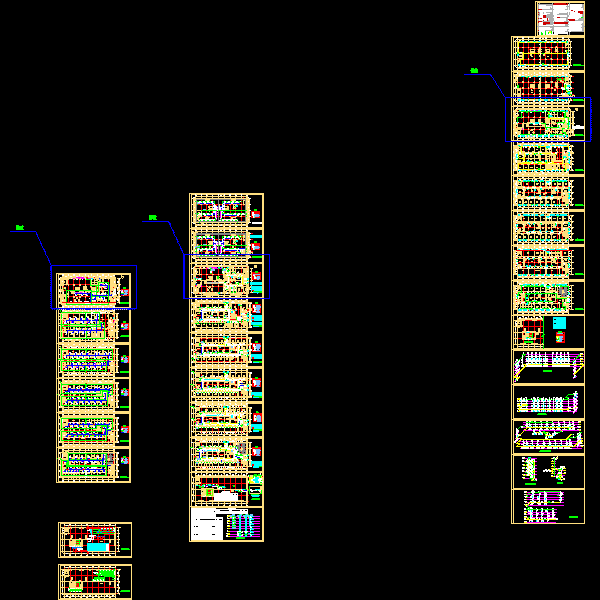

  • 6层现代大型火车站工程空调通风及防排烟系统设计施工CAD大样图(采暖设计) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
