多层物流配送中心空调通风及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：

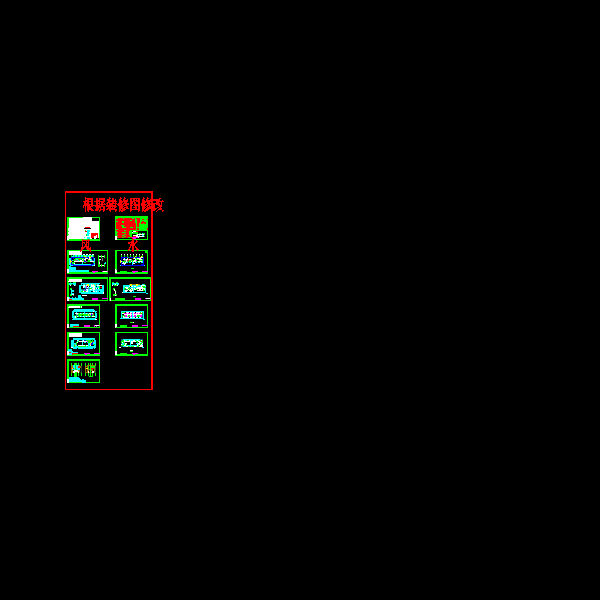

该项目位于浙江省，是一个多层物流配送中心建筑，建筑面积为3979.12平米，地上4层，建筑高度19.9米。图纸内容包含设计及施工说明，主要设备材料表及图例，多联机系统流程图，空调通风平面图，空调制冷剂管道平面图等...

二、空调系统：采用直流变频式热泵型多联机进行制冷、制热...

三、 通风防排烟 系统：一至四层所有公共卫生间、三层休息室内小卫生间均设置平时排风系统，选用天花板管道式换气扇一台，安装于吊顶内。一层餐厅包厢、配电间、洗消间等房间设置机械排风系统，选用天花板管道式换气扇，安装于吊顶内。二层男、女浴室设置平时排风系统，分别选用天花板管道式换气扇一台，安装于吊顶内。四层茶水间、管理办公室内小卫生间，均设置平时排风系统，选用天花板管道式换气扇一台，安装于吊顶内。地下一层水泵房设置机械排风系统，选用壁式轴流风机一台，安装于风井内墙上。厨房设计1套直流式空调系统，操作间、库房等的通风、排油烟、补风系统由厨具公司深化设计，油烟排放浓度不应超过2.0mg/m...
