4层办公建筑空调通风及防排烟系统设计CAD施工图纸(大院出品人防设计)(常压燃气热水锅炉)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:58000平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组,锅炉,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 采暖系统:热水辐射
  • 全空气系统:定风量
  • 水系统:同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目是一个多层办公楼建筑,总建筑面积约58000m2,地上4层。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风系统 平面布置图 ,新风机房平剖面详图,空调通风系统剖面详图,油路系统基础布置图及支座布置图,生产区空调水系统流程示意图,走廊排烟.卫生间排风系统图及办公区空调水系统流程示意图,生产区通风系统原理图,机房流程图等...

二、空调系统:

1.冷热源:采用采用恒温恒湿机房空调机组,风冷热泵机组,变频变冷媒热泵机组,VRV热泵机组,螺杆式冷水机组,常压燃气热水锅炉...

2.风系统:采用全空气定风量低速风管空调系统,风机盘管加新风系统,直接蒸发式变频变冷媒盘管加新风系统,恒温恒湿空调机组加新风系统,直接蒸发式变频变冷媒盘管加全热交换器系统...

3.水系统:采用机械循环异程式系统,水平同程、垂直异程...

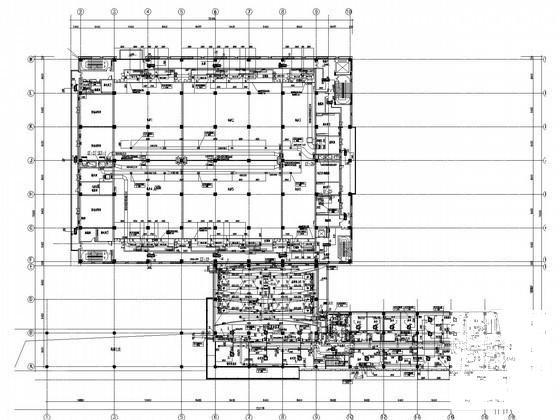

二层平面图

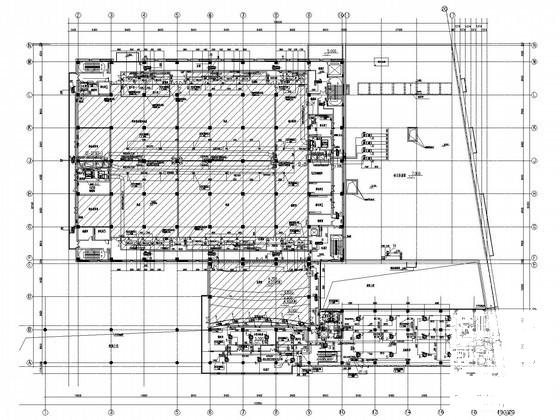

三层平面图

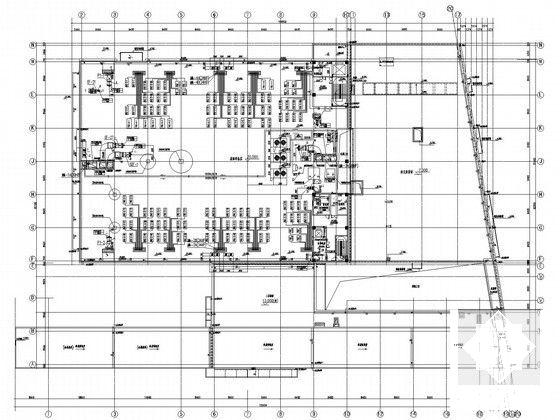

屋顶设备层平面图

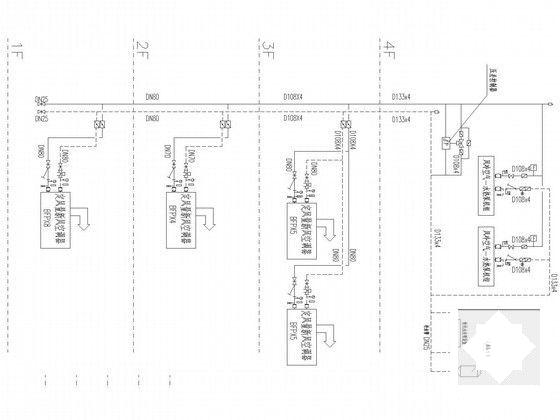

办公区空调水系统流程示意图

四层平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 4层办公建筑空调通风及防排烟系统设计CAD施工图纸(大院出品人防设计)(常压燃气热水锅炉) - 1
    第 1 张图
  • 4层办公建筑空调通风及防排烟系统设计CAD施工图纸(大院出品人防设计)(常压燃气热水锅炉) - 2
    第 2 张图
  • 4层办公建筑空调通风及防排烟系统设计CAD施工图纸(大院出品人防设计)(常压燃气热水锅炉) - 3
    第 3 张图
  • 4层办公建筑空调通风及防排烟系统设计CAD施工图纸(大院出品人防设计)(常压燃气热水锅炉) - 4
    第 4 张图
  • 4层办公建筑空调通风及防排烟系统设计CAD施工图纸(大院出品人防设计)(常压燃气热水锅炉) - 5
    第 5 张图
  • 4层办公建筑空调通风及防排烟系统设计CAD施工图纸(大院出品人防设计)(常压燃气热水锅炉) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
