燃气常压热水锅炉房设计CAD施工方案图纸

该资料为陕西佛缘中药产业集团股份有限公司洋县分公司二期热水锅炉房设计。
本锅炉房为新建项目,根据建设单位要求及现场实际情况设燃气常压热水锅炉提供中医药体验中心和中药材交易市场冬季空调采暖热水。施工图应经城规、技监、劳动、环保等部门审批同意后方可进行施工安装。
锅炉与锅炉设备:
该项目采暖热负荷约3808.4Kw,选用2台2.1MW燃气热水锅炉提供95/70°C热水,经热交换站换热,变成 60/50°C热水。
本系统配有3台循环水泵,两用一备。锅炉一次网系统采用变频补水泵补水、定压,设有2台变频补水泵,一用一备。锅炉回水管道设电动启闭控制阀,与锅炉连锁。
工程中燃气管道入户、有关燃气管道与锅炉连接均由专业公司负责设计。设有事故排风系统事故排风系统应设有燃气报警连锁装置。
水处理系统:设有一台处理量为2~3T/h的全自动软水器。
每台锅炉设余热回收装置,设余热回收循环水泵,一用一备。
锅炉房内设有明沟,地面水经明沟,地漏排至室外 ,锅炉排污管排至室内排污降温池,经自然降温冷却后排到室外污水管网。锅炉房排放的各类废水应符合应符合现行国家标准《污水综合排放标准》GB8978《地表水环境质量标准标准》GB3838的相关要求,并应符合受纳水系的接纳要求。
锅炉房排放的大气污染物,应符合现行国家标准《锅炉大气污染物排放标准》GB13271和《大气污染物综合排放标准》GB13271和所在地有关大气污染物排放标准的规定。
锅炉房内所有用电设备均为防爆型,如:锅炉、水泵、风机等。
通风系统设计:
燃气热水锅炉房设机械排风系统,机械送风系统,排风量按平时换气兼事故换气次数12次/小时计算,送风量为排风量的120%,且送入锅炉房的总新风量,必须大于锅炉房3次的换气量。事故通风应根据放散物的种类,设置相应的监测报警及控制系统。事故通风系统,并且与燃气报警装置联动。
锅炉房管道平面布置图
锅炉房设备平面布置图
锅炉房排烟管道布置图
锅炉房热力系统图
锅炉房剖面图
总缩略图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

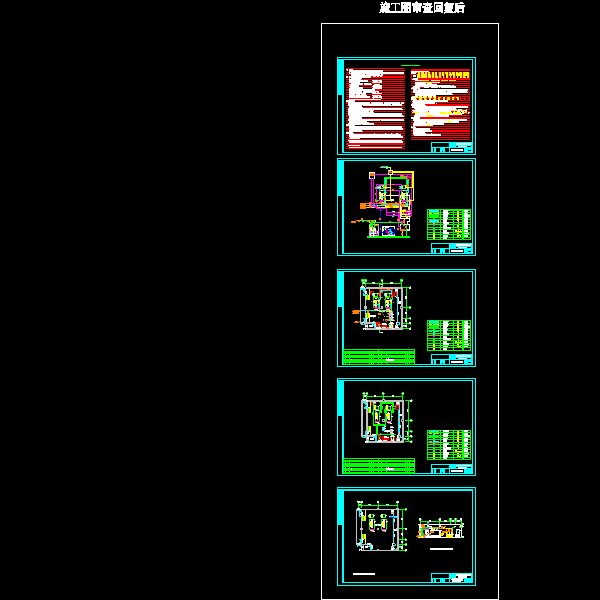

  • 燃气常压热水锅炉房设计CAD施工方案图纸 - 1
