菜场给排水消防CAD施工图纸（16年最新设计）
- 附件设计说明：有
- 建筑类别：其他
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2192.43平方米
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：25
- 大样节点：泵房
- 项目所在地：浙江
附件详情
- 给排水设计及施工总说明
- 给排水系统图
- 喷淋系统图
- 消火栓系统图
- 水泵房大样图

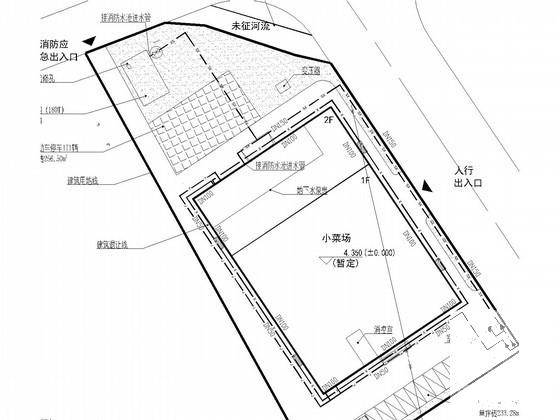

- 给排水平面图
- 喷淋平面图
附件详情
本项目为小菜场，局部二层，耐火等级为二级。本单体建筑面积为2192.43m，建筑占地面积为1665.32m。根据规范要求，本综合商场大楼需设置喷淋系统。
该项目设计内容包括：给水系统、排水系统、消火栓系统、灭火器配置、自动喷水灭火系统等。
，共12张

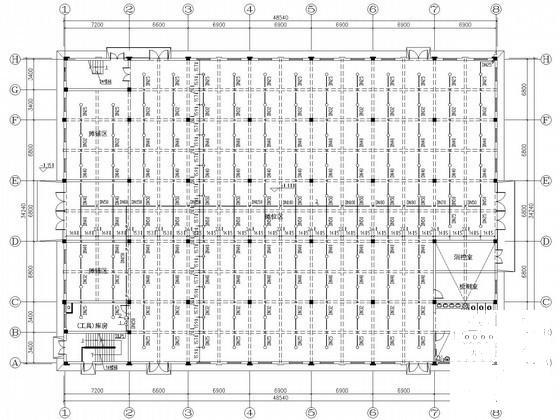

喷淋布置平面图

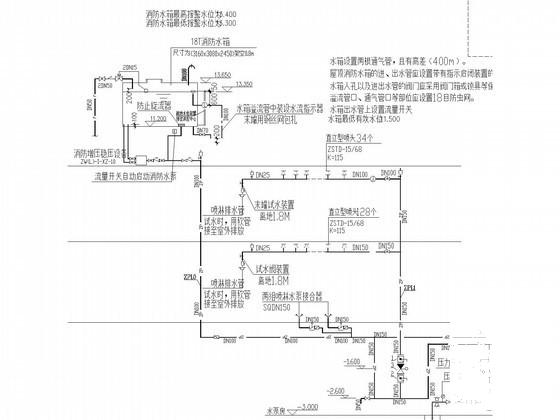

喷淋系统原理图

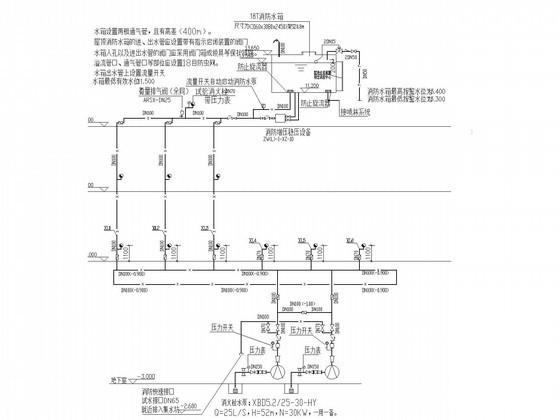

消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.56 MB
- 收藏次数：0
-
文件名称：
附件-995859876976579867580.rar
