5层学校办公楼给排水消防CAD施工图纸（15年最新设计附计算书）
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：1771.25平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 雨水系统
- 消防设计：室外消火栓系统, 室内消火栓系统
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：海南
附件详情
- 设计总说明
- 水施资料目录 设备和主要器材表
- 使用标准资料目录 图例
- 给水系统轴测图
- 排水系统轴测图
- 雨水系统轴测图
- 消防系统 轴测图

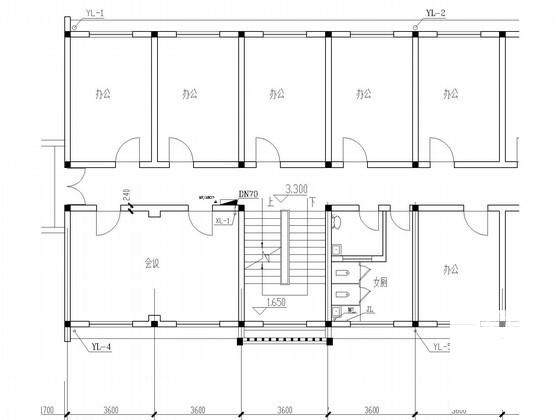

- 给排水及消防平面图
- 卫生间管道轴测图
- 卫生间平面图放大图
- 污水管道轴测图
附件详情
该项目为一栋学校办公楼，建筑面积为1771.25平方米，建筑总高度16.5米。该资料范围包括
用地红线
以内的室外给水排水、消防等管道系统、小型给水排水构筑物。
，共14张。

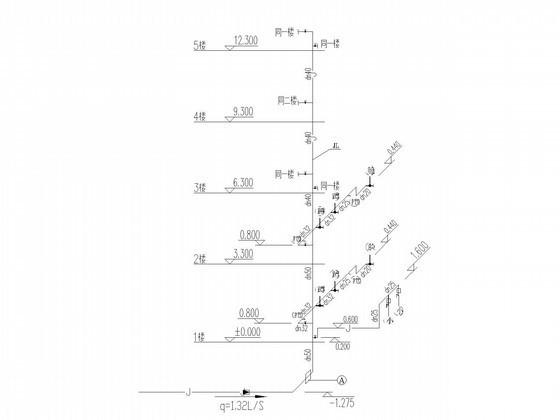

给水系统轴测图

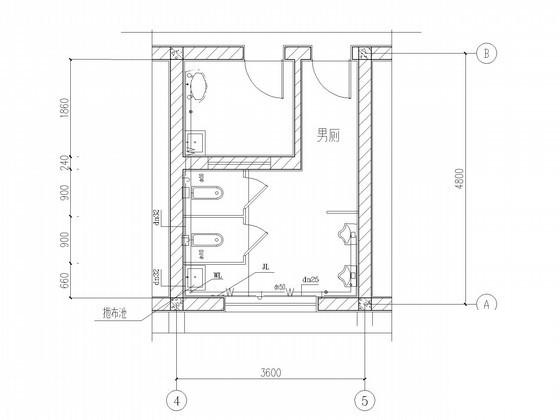

卫生间大样图

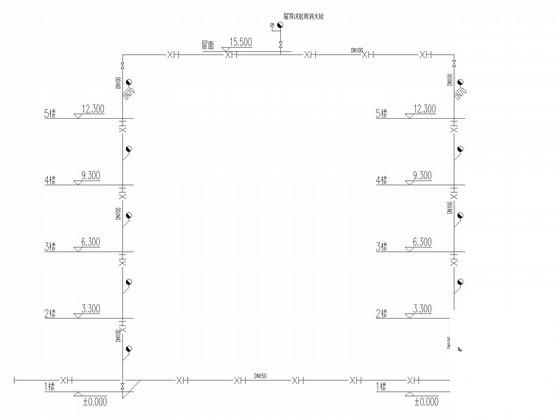

消防系统轴测图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.69 MB
- 收藏次数：0
-
文件名称：
附件-995859979599579879707.rar
