住宅小区强、弱电外线管线施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：15张
- 节点大样：电缆,其它
- 负荷等级：三级
- 项目所在地：云南
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它
附件详情
- 1、 电气设计 说明
- 2、分接箱系统图
- 3、道路照明供电系统图
- 4、计算机网络系统图
- 5、电话系统图
- 6、 有线电视系统图
- 7、低压供电干线系统图
- 8、道路照明总平面图
- 9、弱电管线总平面图
- 10、供电管线总平面图
附件详情
该附件是住宅小区强、弱电外线管线施工图纸，总共15张。
该项目为小区强、弱电外线管线施工图，该工程供电设备容量为3566KW，计算容量为1961KW，在会所地下层安装两台1250KVA干式变压器为该小区供电。供电负荷为三级负荷。

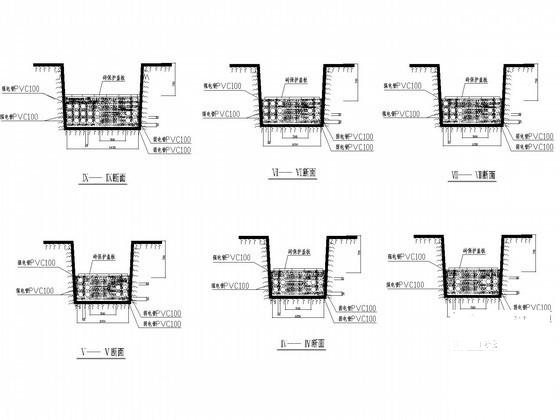

断面1

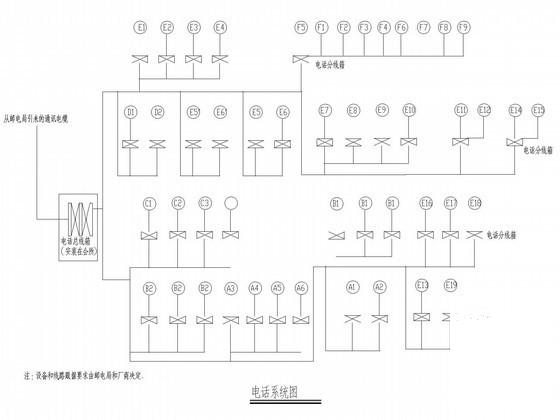

电话系统图

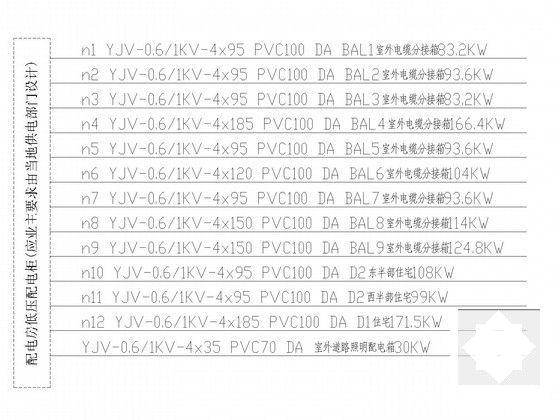

小区低压供电干线系统图

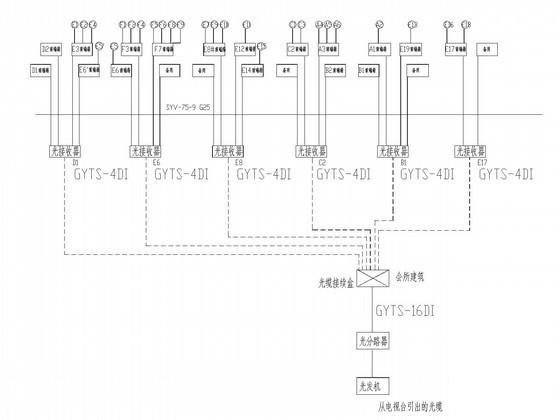

电视系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

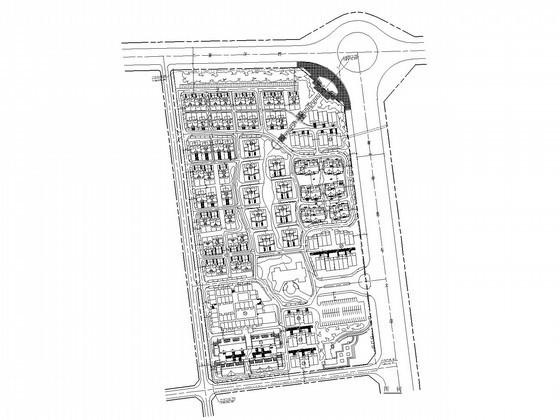

住宅小区弱电施工 - 1 -
住宅小区弱电施工 - 2 -
住宅小区弱电施工 - 3 -
住宅小区弱电施工 - 4 -
住宅小区弱电施工 - 5
以上是部分截图，请下载附件后查看完整高清内容
