厂房燃气红外线采暖设计施工图纸
- 设计说明：有
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：燃气红外线辐射
附件详情

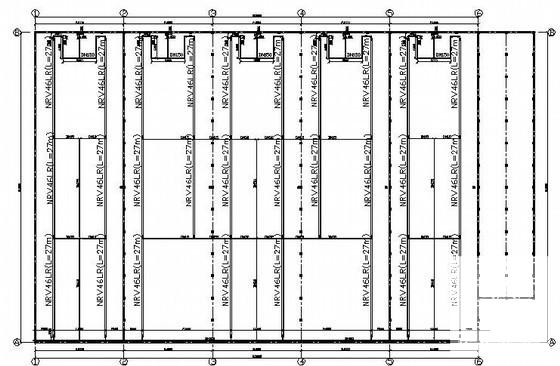

- 燃气红外线采暖平面图
- 燃气红外线采暖系统图
- 尾气系统附件构造详图
- 辐射器、真空风机安装轴侧图
附件详情
本稿件为厂房燃气红外线采暖设计施工图，该项目总建筑面积10800平方米。辐射采暖系统采用低阻力连续式采暖系统：NRV系列。
，图纸共11张。

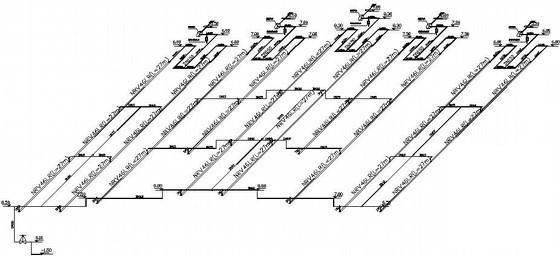

燃气红外线采暖系统图
辐射器、真空风机安装轴侧图

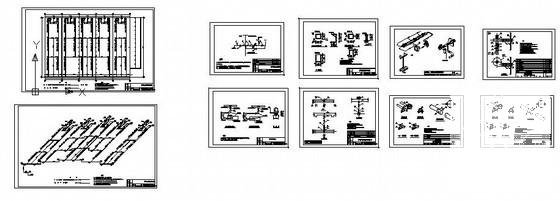

施工设计图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
采暖设计图纸 - 1 -
采暖设计图纸 - 2 -
采暖设计图纸 - 3 -
采暖设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
