17层住宅楼燃气设计施工图纸
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：17层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
该附件为 某住宅楼燃气设计施工图
主要内容：
本住宅楼的低压燃气管道设计。从中压市政管网的接入点到室外燃气调压柜由管道燃气公司设计施工，不含在该资料范围内。
内容展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

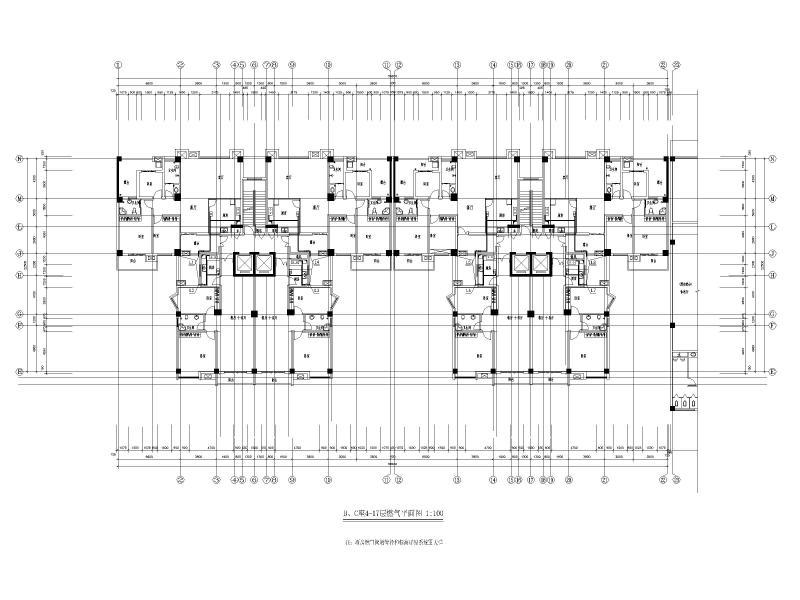

住宅楼设计图纸 - 1 -

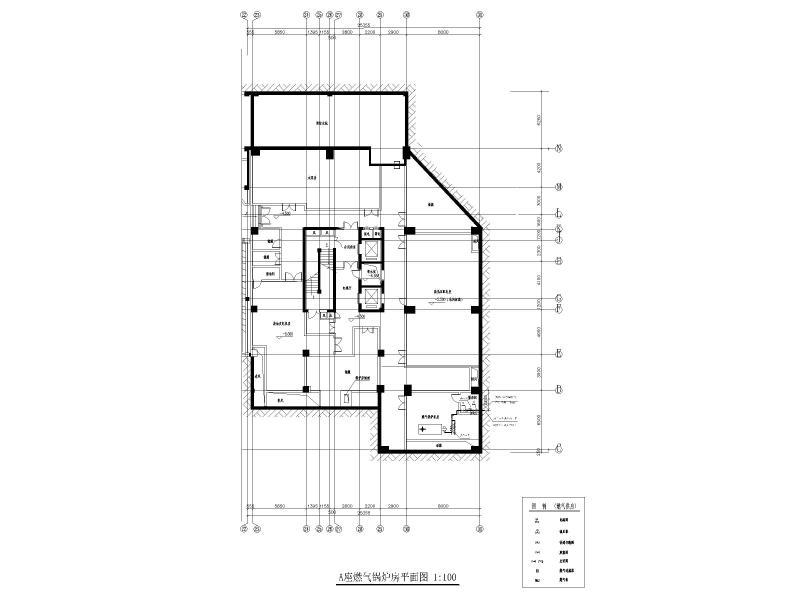

住宅楼设计图纸 - 2 -

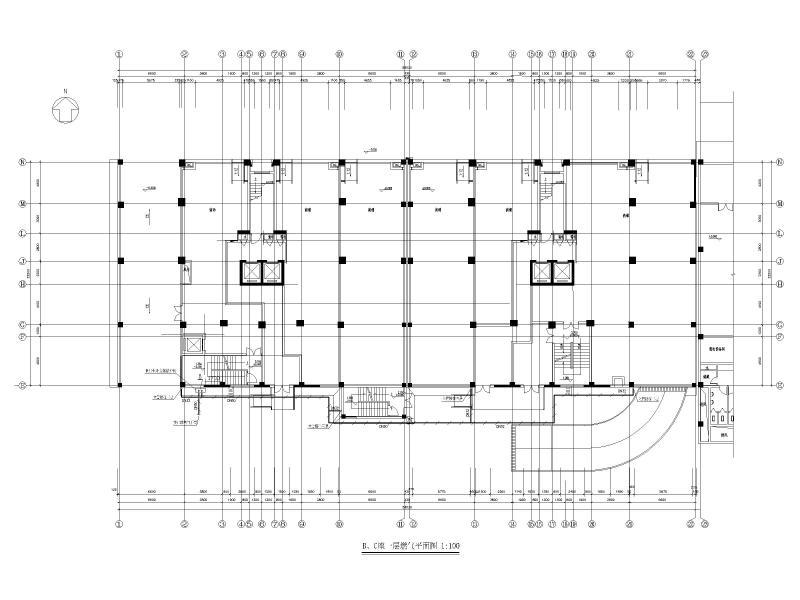

住宅楼设计图纸 - 3 -
住宅楼设计图纸 - 4 -
住宅楼设计图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
