13905平米19层住宅楼燃气系统设计施工图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：13905.7平方米
- 地上层数：18层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 设计内容：通风,动力
- 项目所在地：江苏
附件详情
- 设计及施工说明
- 图例及设备材料表
- 地下一层通风平面图
- 燃气平面图
- 燃气系统图
附件详情
稿件为江苏苏州某高层住宅室内燃气系统及通风设计施工图纸，总建筑面积为13905.7m^2，建筑层数地上18层，地下一层，建筑高度51.6m。
设计内容：室内燃气系统设计;通风及防排烟系统设计。
，图纸共7张。大院设计。
燃气系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

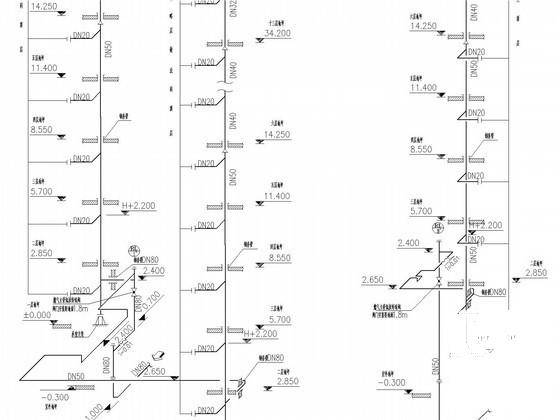

燃气设计图纸 - 1 -

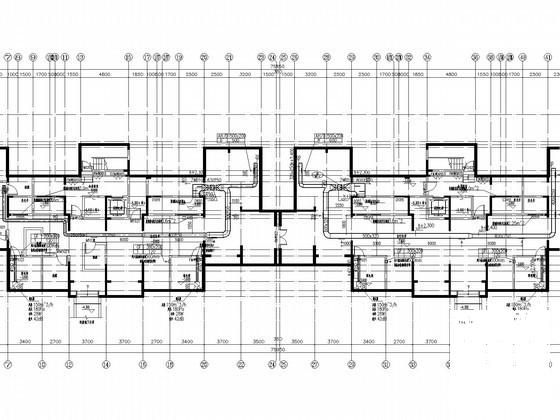

燃气设计图纸 - 2 -

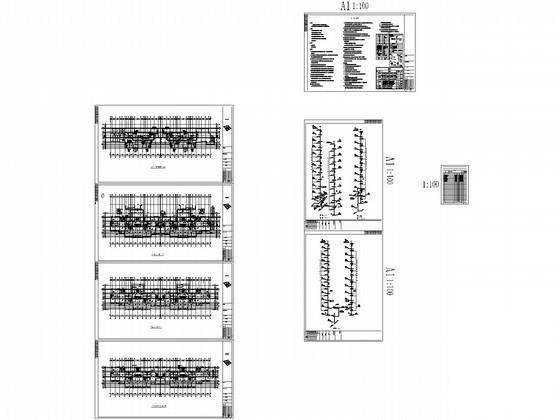

燃气设计图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：3.06 MB
- 收藏次数：0
-
文件名称：
附件-995858555769075870685.rar
