高层综合办公楼室内燃气室外管网及通风系统设计CAD施工图纸

一、项目概要：

该项目位于重庆市，是一个高层综合办公楼建筑项目，地上26层，建筑高度87.00m。

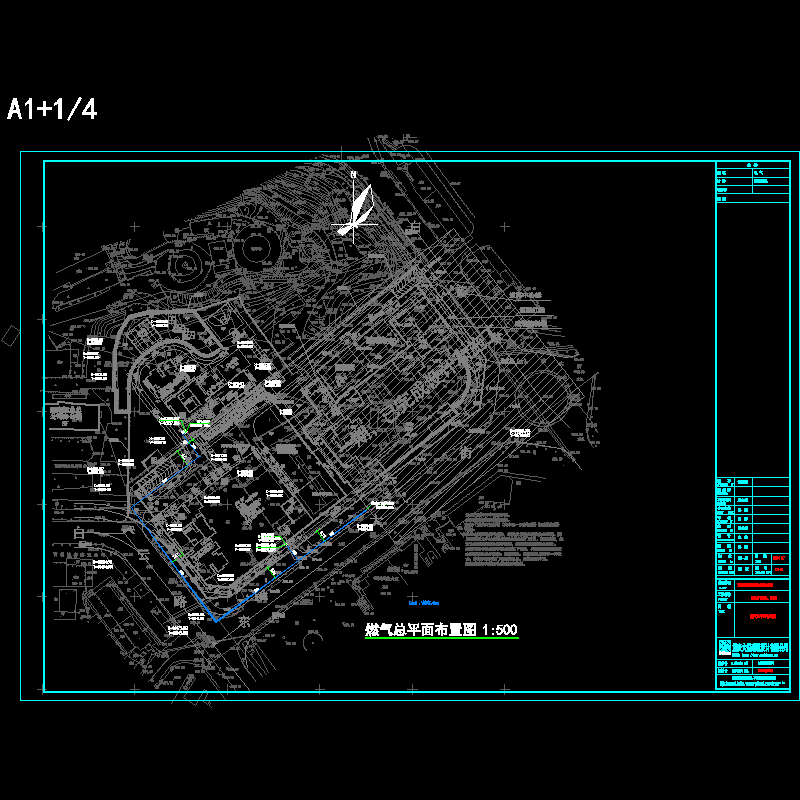

图纸内容主要包含空调通风设计及施共说明，主要设备材料表及图例，燃气总平面布置图，燃气平面图，通风 ，燃气系统图等...

二、燃气设计：

总用气量：小区该部分按共447户考虑，天燃气用气指标取1.5m3/d，天燃气居民日用气量为670.5m3/日。考虑10%的商业用气，为737.55 m3/日 小时耗气量按Qh=∑kNQn 其中灶具取Qh=0.65m3/h, 热水器取Qh=1.1m3/h, 经计算小时耗气量为：Qh=109.52m3/h。 天然气由西南铝厂区天然气管道供应，由东南南侧引入一根DN65燃气管. 天然气供应压力为0.2MPa 。室外天然气管道采用树枝状系统。室外中压天然气经调压箱后经庭院天然气管道送至住宅用户使用。 住宅用户每户设置流量计单独计量。 厨房煤气立管靠墙安装, 离墙面20mm。在离室内地坪1.8米处预留煤气表接头...

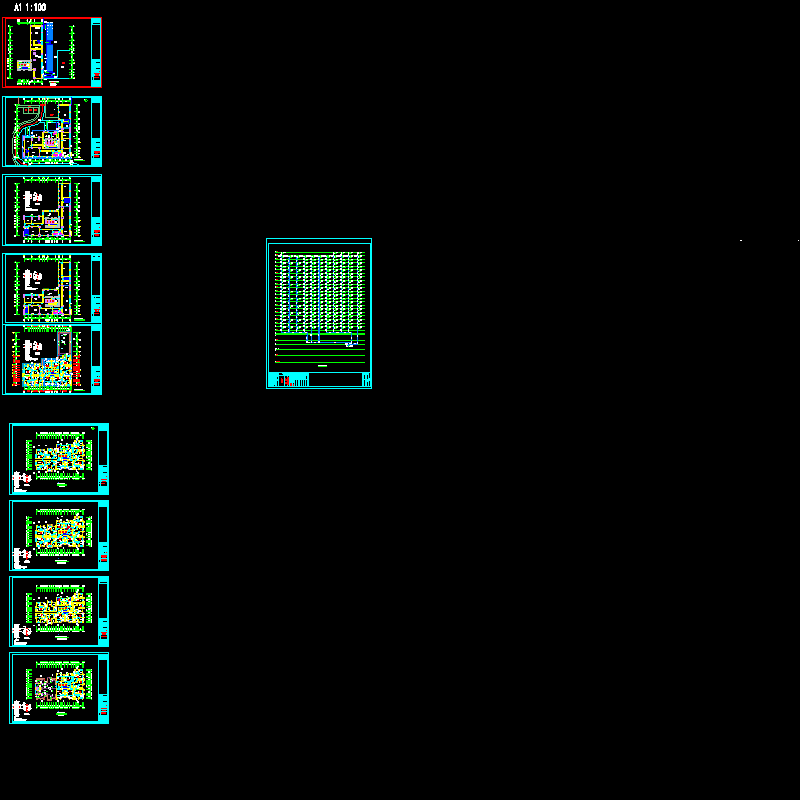

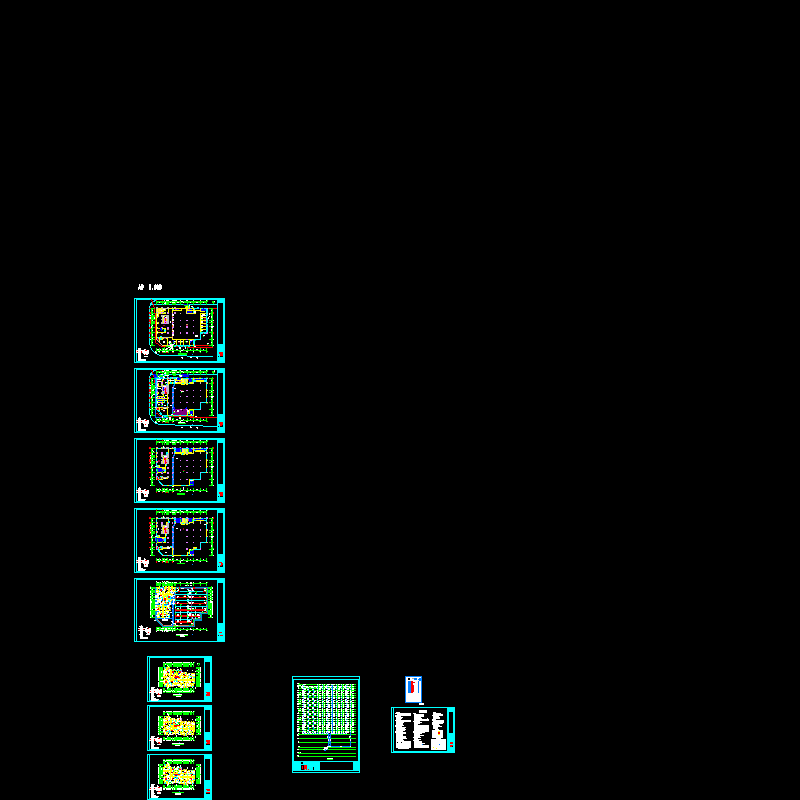

图纸展示：

4#6层燃气平面布置图

4#7~25层奇数层燃气平面布置图

4#8~26层偶数层燃气平面布置图

4#楼五层及裙房屋顶燃气平面图
