安置房高层住宅楼电气施工图纸（2020.8）

该附件为贵州安置房住宅楼 电气施工图 。

概况：

该项目为贵州省贵阳市南明区安置房。

本子项为7-1#楼、7-2#楼。7-1#楼建筑面积为11382.56m，7-2#楼建筑面积为11382.56m。地下2层，地上26层，主要功能为住宅。主要结构类型：框架剪力墙结构；防火等级一级；抗震设防烈度6度。

设计范围：

0.38/0.22kV配电系统；建筑物防雷、接地系统及安全措施；

公共区域照明；火灾自动报警系统；电气火灾监控系统；

消防电源监控系统；防火门监控系统；消防应急照明系统。

部分图纸摘录：

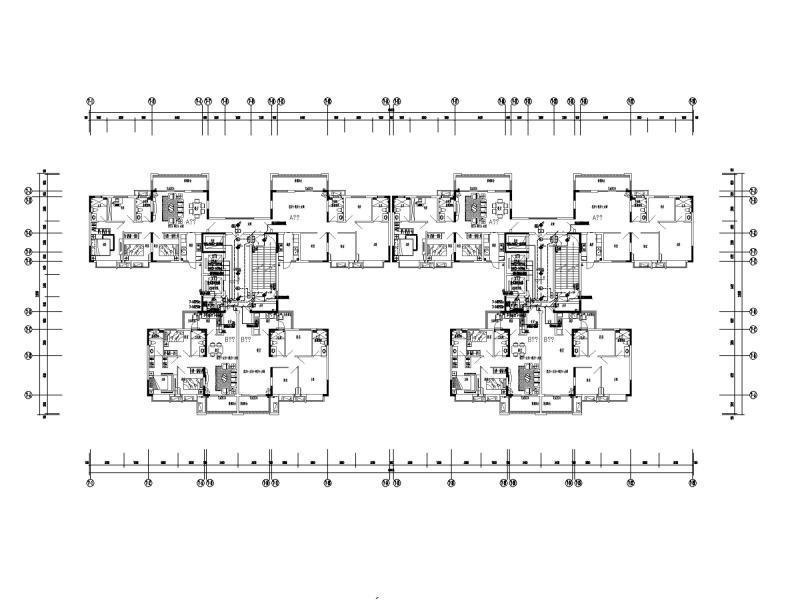

照明平面图

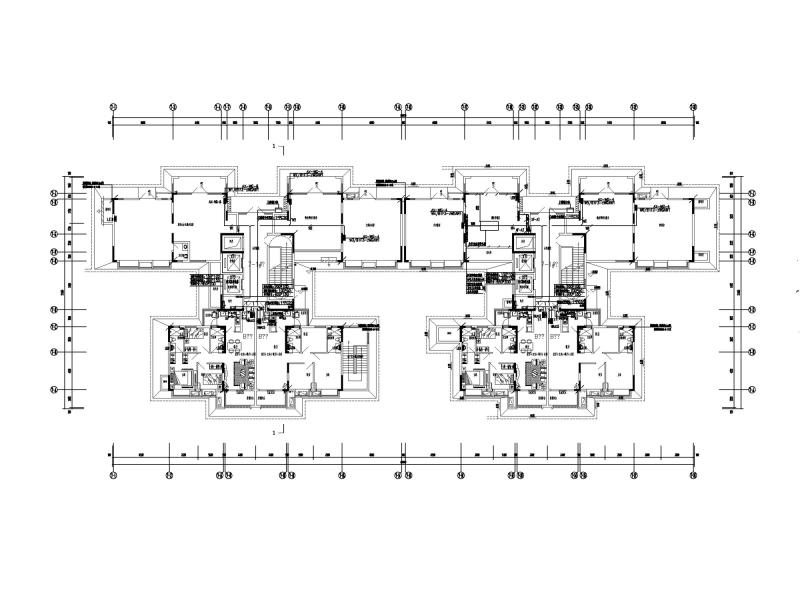

消防平面图

电力平面图

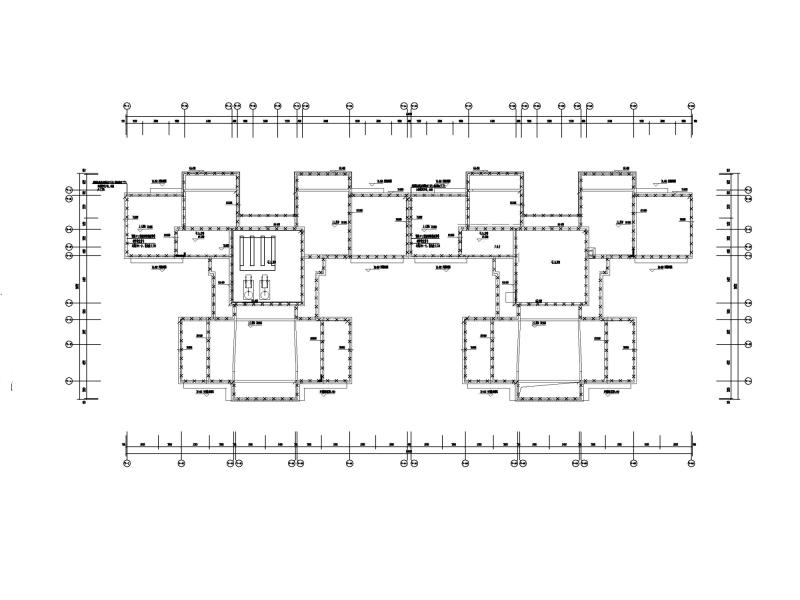

防雷平面图

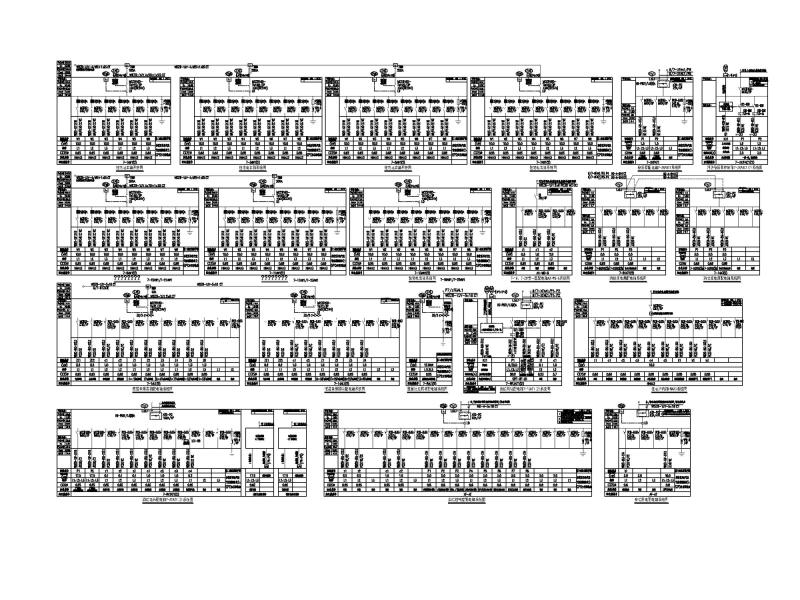

低压配电系统图

火灾自动报警系统图

消防应急照明系统图

电气火灾监控系统图、消防电源监控系统图、防火门监控系统图
