16层公共停车场给排水扩初图纸设计2020.11

建设区概况：

项目名称：沙河街公共停车场建设项目设计，项目地点：贵州。建筑类别：一类高层公共建筑，建筑高度：79.8米，耐火等级：一级，建筑层数：地下2层，地上16层，本建设区内市政道路上设有给、排水管网。给水管引自市政给水管，市政水压暂不详，污水管接至市政污水管网，雨水经管沟汇总收集排放至市政雨水管网。

设计主要内容：

1．该资料范围包括红线以的生活给水、生活热水、生活污水、废水、室内外消火栓、室内喷淋、气体灭火、建筑灭火器等系统。(不包括园林绿化的喷灌、水景等设施的给排水系统）。

2．室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道详见场区室外排水管网设计。

图纸展示：

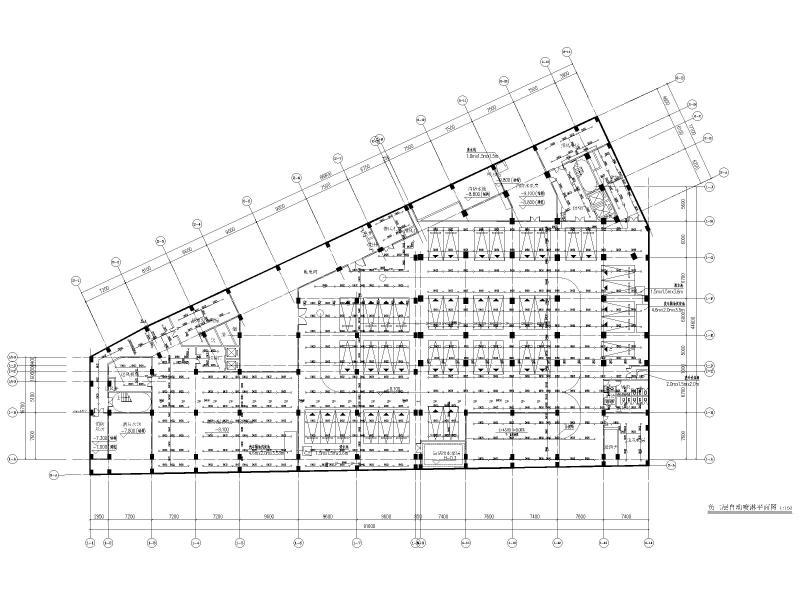

负二层自动喷淋平面图

负二层给排水平面图

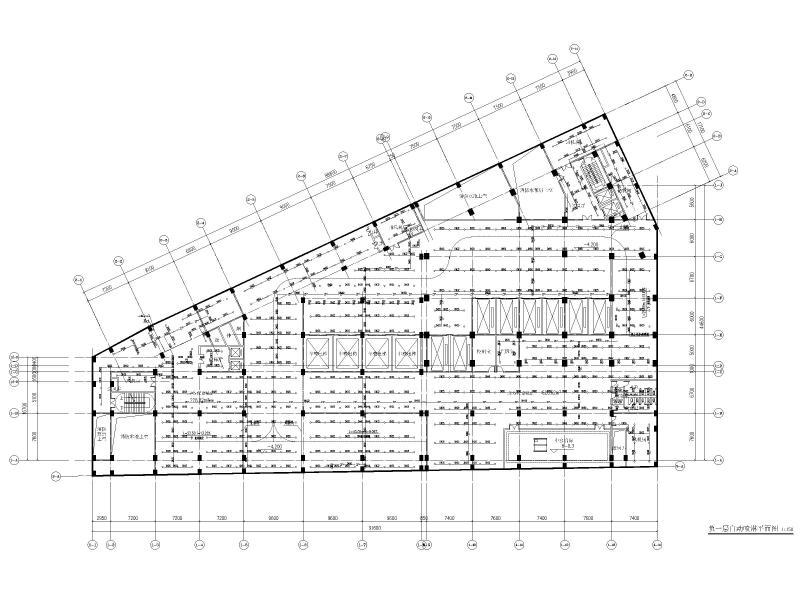

负一层自动喷淋平面图

负一层给排水平面图

泡沫-水喷淋系统原理图

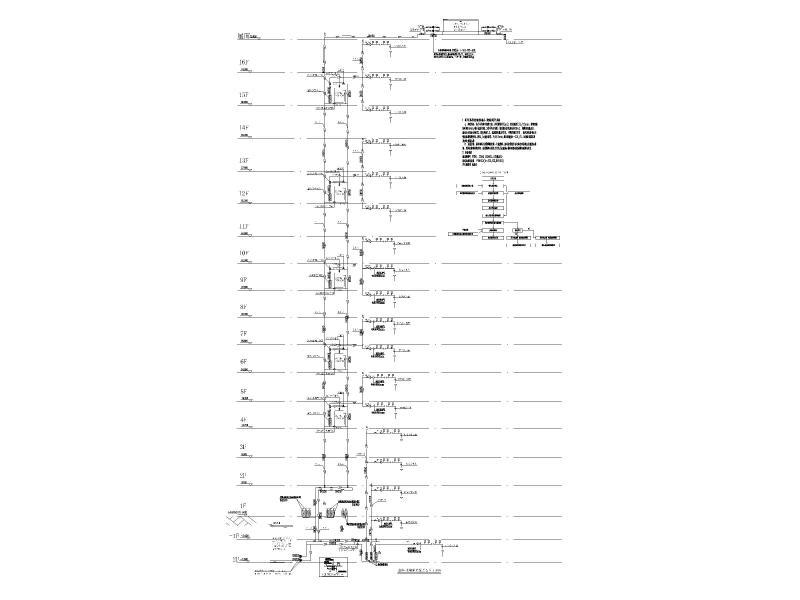

消火栓系统原理图
