16层公共停车场建施
-
交通建筑：停车楼（库）
-
建筑高度类型：高层建筑
-
外立面材料：幕墙
-
幕墙面板材料：玻璃幕墙
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
图纸设计深度：施工图
-
项目所在地：贵州
-
图纸设计风格：现代风格
-
图纸设计格式：CAD2000
-
设计年代：近代
-
建筑设计面积：32697.677平方米
-
建筑地上层数：16层
-
建筑地下层数：2层
该附件为16层高层框剪结构智慧停车库楼
建筑施工图
2020。
该项目是由地下1层停车库、地上3层配套服务用房、2层自走车库，11层智能停车库等组成。
停车外形尺寸 5300 x 1950 x 1550/ 2050mm ，库型为平面移动.
建筑规模，负二层设备用房为一个防火防区，地下车库停车形式为平面移动；负一层功能为配套用房和配套服务用房，一~三层为配套服务用房。
以下是部分资料展示：
16层高层框剪结构智慧停车库楼
建筑施工图

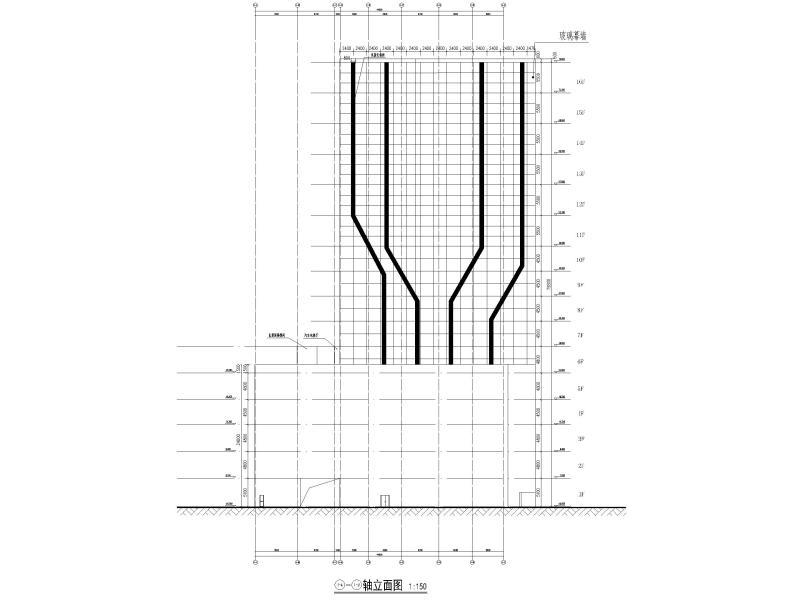

立面图1
16层高层框剪结构智慧停车库楼
建筑施工图
立面图2
16层高层框剪结构智慧停车库楼建筑施工图 立面图3
16层高层框剪结构智慧停车库楼建筑施工图 1-1剖面图

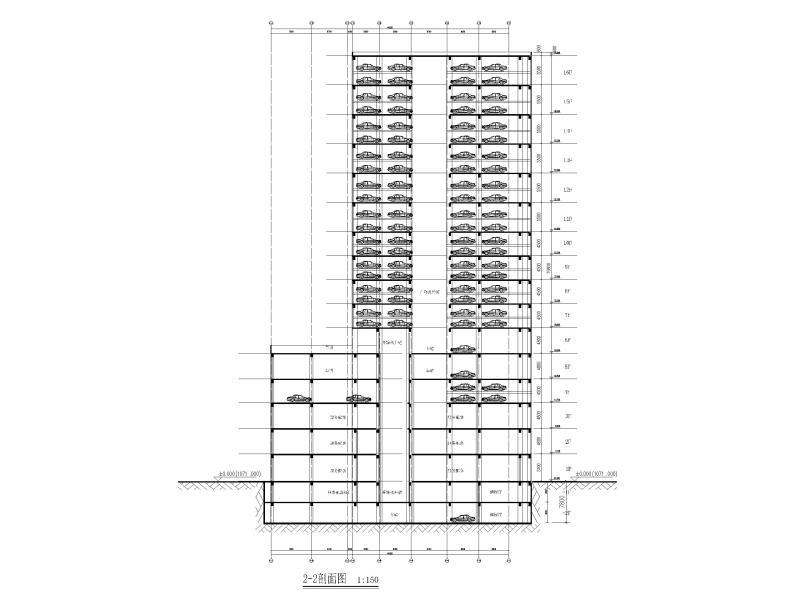

16层高层框剪结构智慧停车库楼建筑施工图 2-2剖面图
16层高层框剪结构智慧停车库楼建筑施工图 负二层平面图
16层高层框剪结构智慧停车库楼建筑施工图 二层平面图
16层高层框剪结构智慧停车库楼建筑施工图 四层平面图
16层高层框剪结构智慧停车库楼建筑施工图 楼梯大样图
16层高层框剪结构智慧停车库楼建筑施工图 总图
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
公共停车场 - 1 -
公共停车场 - 2 -
公共停车场 - 3 -
公共停车场 - 4 -
公共停车场 - 5 -
公共停车场 - 6 -
公共停车场 - 7
-
公共停车场 - 8
-
公共停车场 - 9
-
公共停车场 - 10
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.98 MB
- 收藏次数：0
-
文件名称：
附件-996099786770759978.zip
公共停车场下载
