29层大厦给排水设计CAD施工图纸.dwg

附件详情 该项目为某大厦一期工程,建筑面积为62000m2,总高度99.40m,共三十二层,其中地下三层,地上二十九层,地下-3F~-2F为停车场,设备用房,地下-1F为停车库,食堂;1F~5F为商场,6F~29F为办公室,本建筑属一类高层综合楼。   设计内容:生活给排水系统:生活给水,中水系统 排水系统(含空调冷凝结水排水),雨水内排水系统,热水供应系统。   消防给水系统;消火栓消防给水系统,自动喷水灭火系统,灭火器配置。   采用市政给水管网直接供水和水箱-水泵-高位水箱联合供水两种方式.生活给水系统进行竖向分区如下.其中二区又各分四个小区,下边两个小区的供水管上设可调式减压阀.   1区:-3F~4F由市政管网直接供给;2区:5F~29F由一套变频调速自动供水设备供水。   排水系统采用污.废水合流.地上部分污水利用重力流直接排入市政污水管道;地下部分污水通过潜污泵提升排入市政污水管道.潜污泵靠电接点浮球开关自动控制.车库污水经隔油池处理后排放;厨房内污水经隔油池处理后排放。   雨水排水;高层主体部分屋面雨水采用重力流内排水系统,以最短距离排至室外,接入室外重力流雨水管前,增设检查井消能过度.屋面雨水排水管的排水设计重现期取10年,其中屋面雨水排水管道的设计降雨历时按5min计.   该项目属一类高层民用建筑(综合楼),室外消防用水量为30L/s,室内消防用水量为40L/s,自喷淋用水量为32L/s. 某29层大厦给排水施工图 某29层大厦给排水施工图 某29层大厦给排水施工图
以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

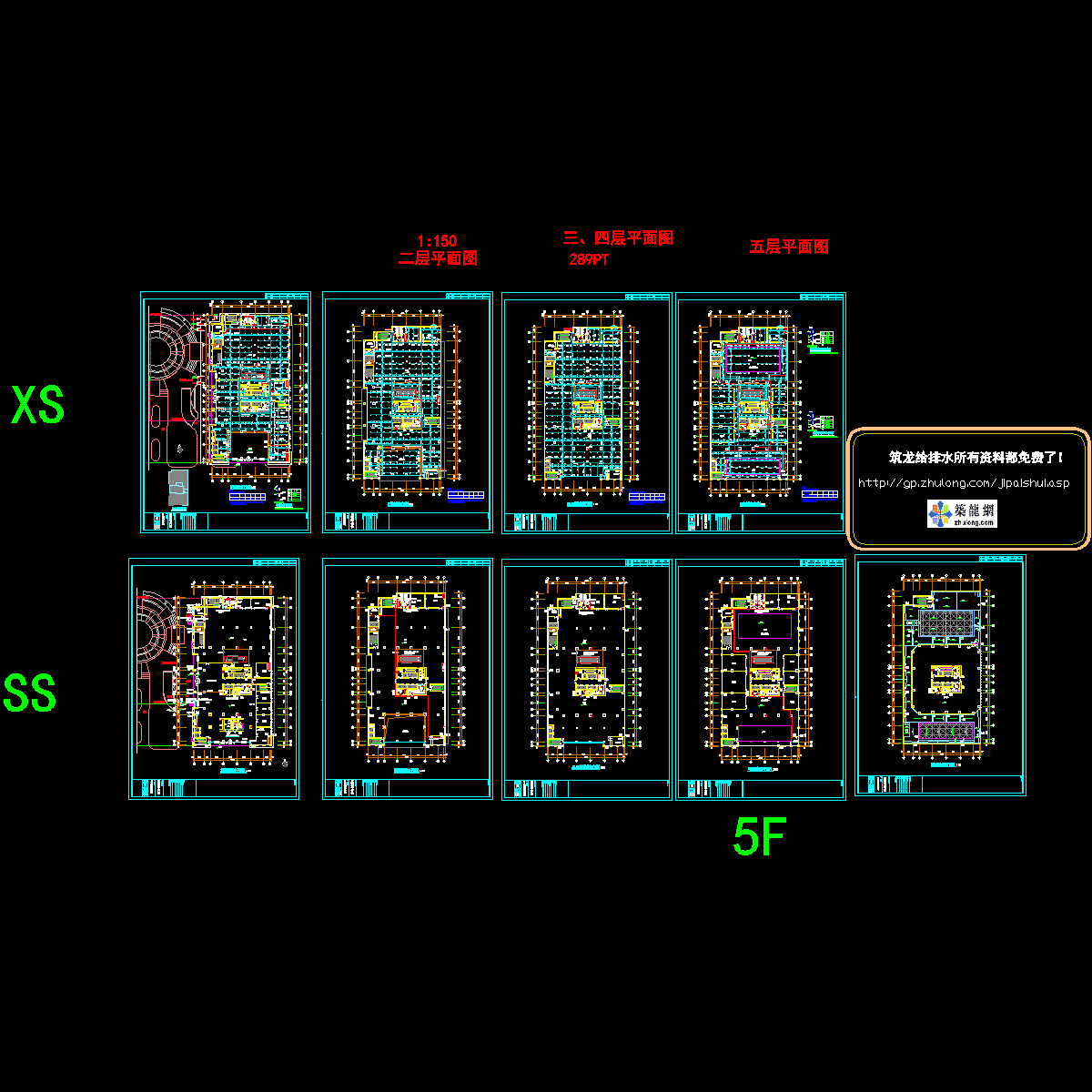

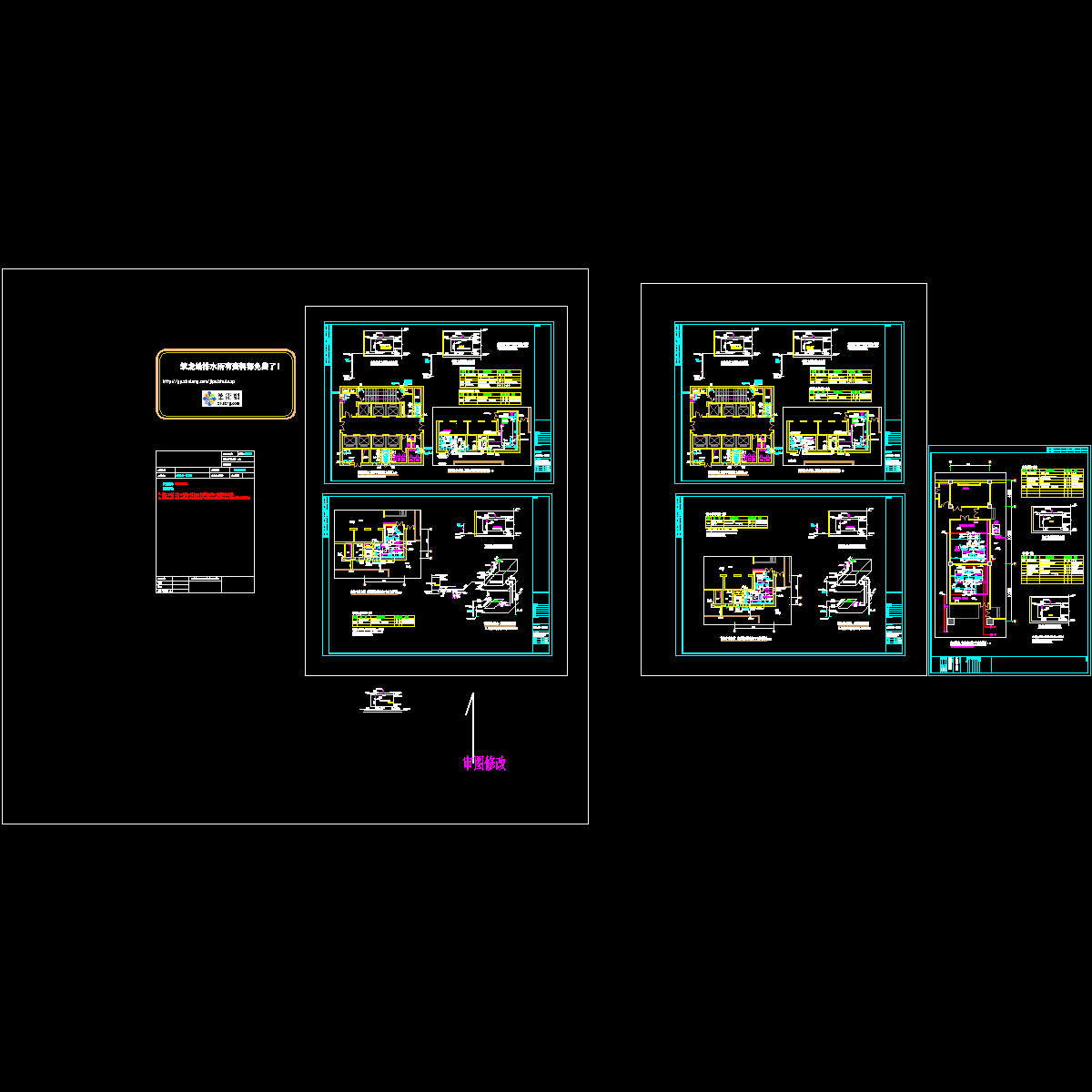

  • 1f-5f-xs-ss.dwg
    1f-5f-xs-ss.dwg

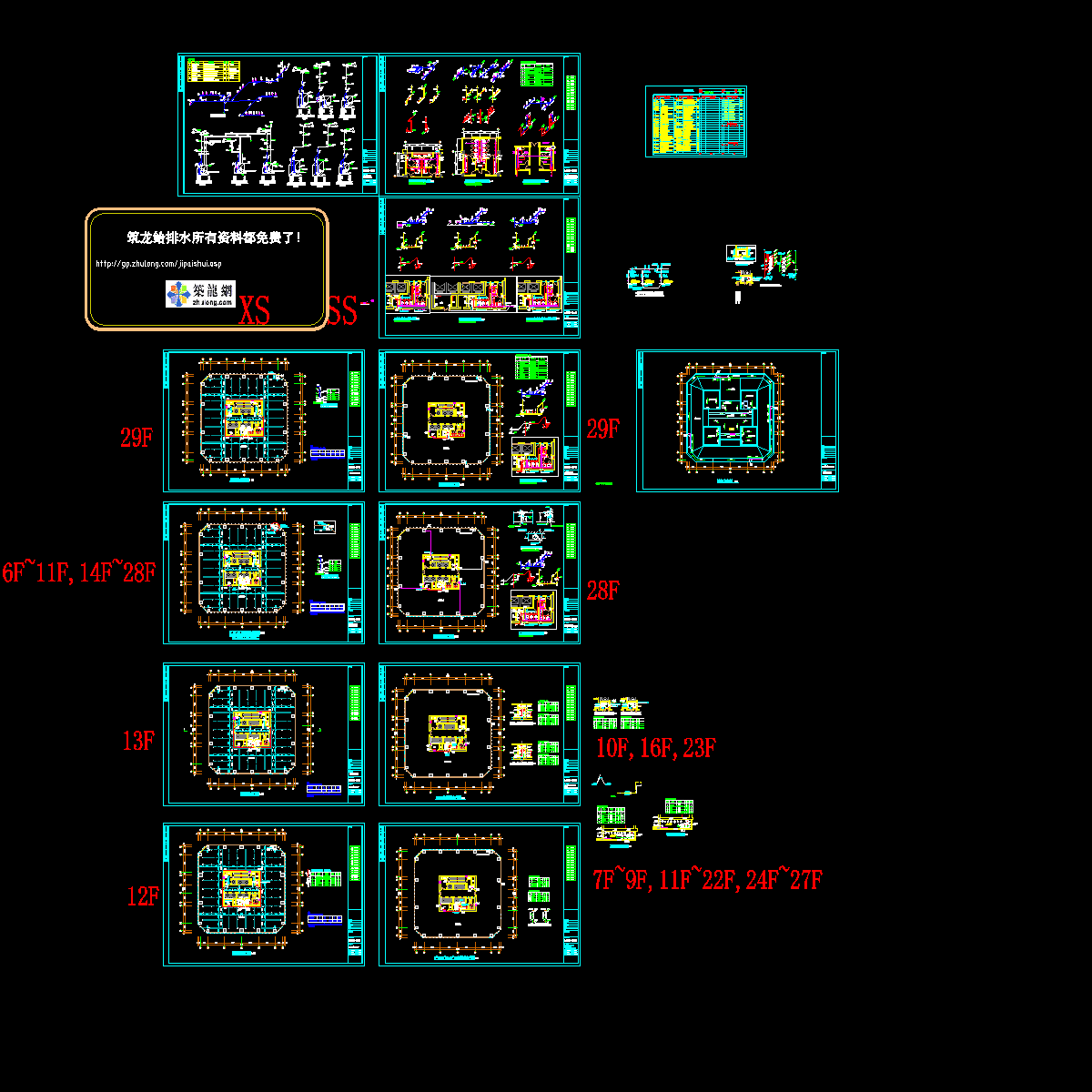

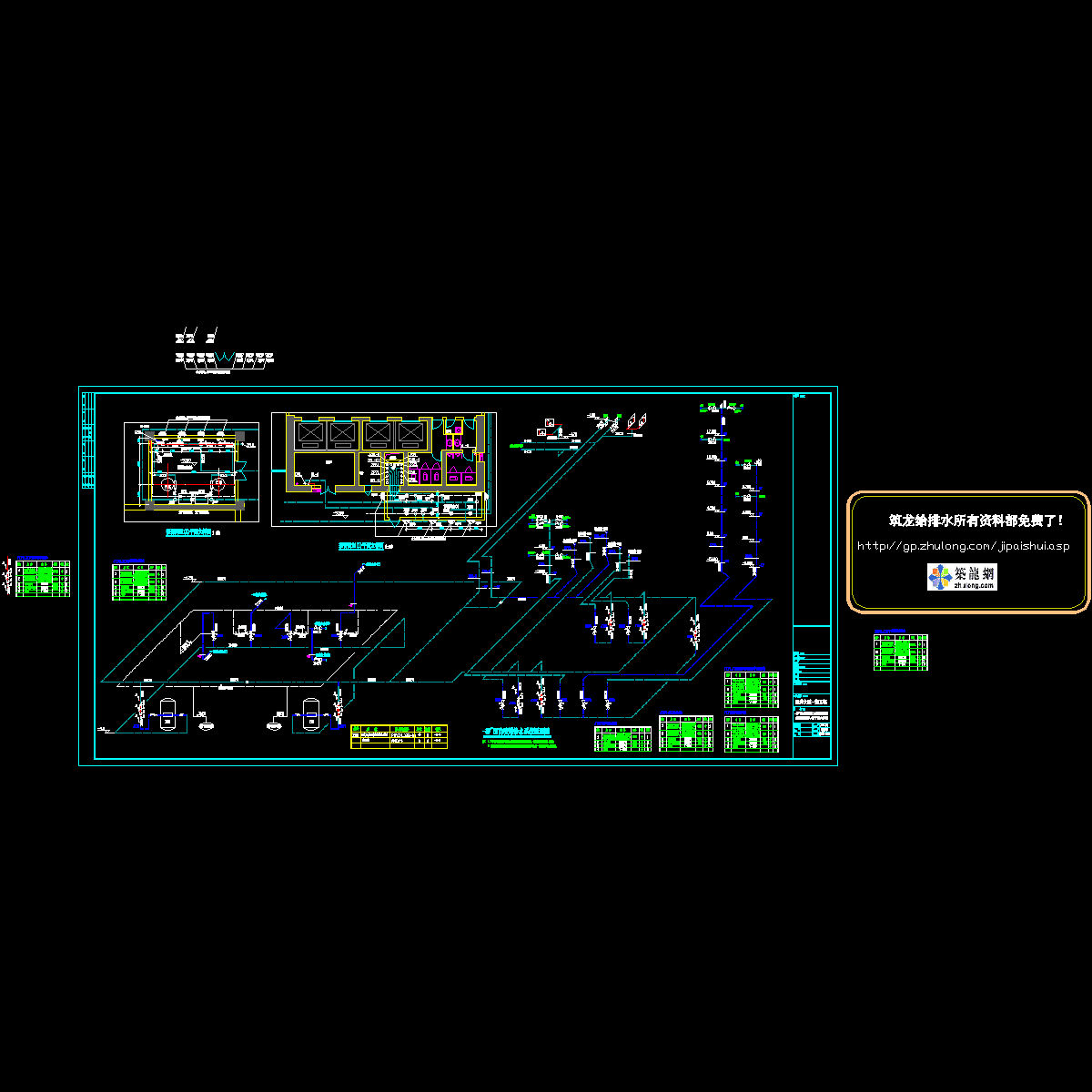

  • 6f-29f-xs-ss.dwg
    6f-29f-xs-ss.dwg
  • bjf1.2-dyss.dwg
    bjf1.2-dyss.dwg
  • sm-1.30ss-ct.dwg
    sm-1.30ss-ct.dwg
  • sx-ss-ct.dwg
    sx-ss-ct.dwg
  • xf-ss-ylt2005.1.30ct.dwg
    xf-ss-ylt2005.1.30ct.dwg
  • zt.dwg
    zt.dwg
  • zt2-t3.dwg
    zt2-t3.dwg
  • 车道详图-t3.dwg
    车道详图-t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
