桥梁防撞护栏一般构造及挡板构造图纸.dwg
N2、N3、N4钢筋预埋在主梁桥面板内，其它钢筋在现浇护栏时架立。外露钢件涂两道红丹，一道面漆。挡缝钢板螺栓预埋在混凝土护栏中，安装钢板后用螺母固紧。钢板A和锚筋采用电焊连接。钢板A嵌入防撞护栏内4mm,使其与混凝土护栏表面光滑平整。 ……图纸含：防撞护栏一般构造、防撞护栏伸缩缝挡板构造 ……共计3张
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

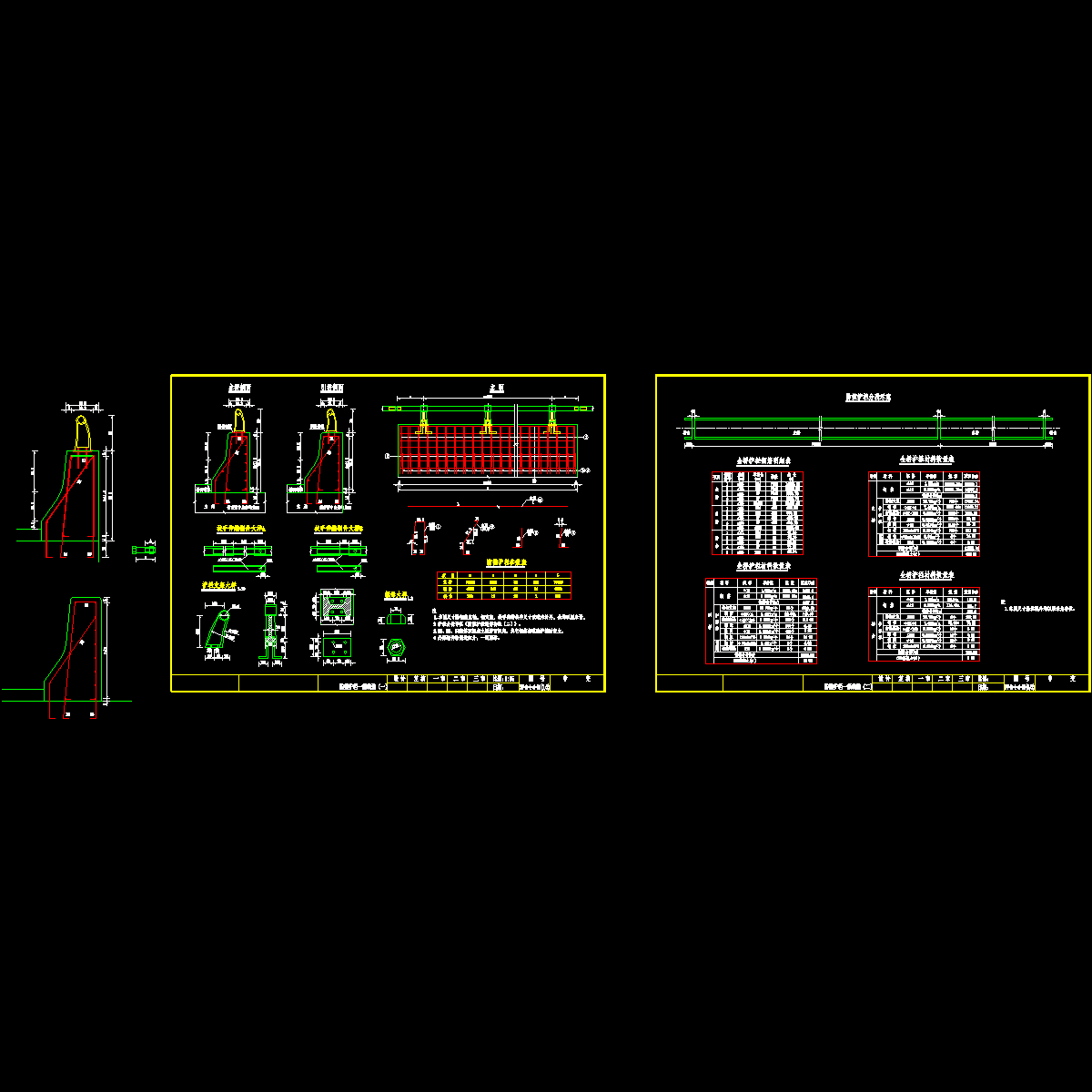

梅溪防撞护栏.dwg -

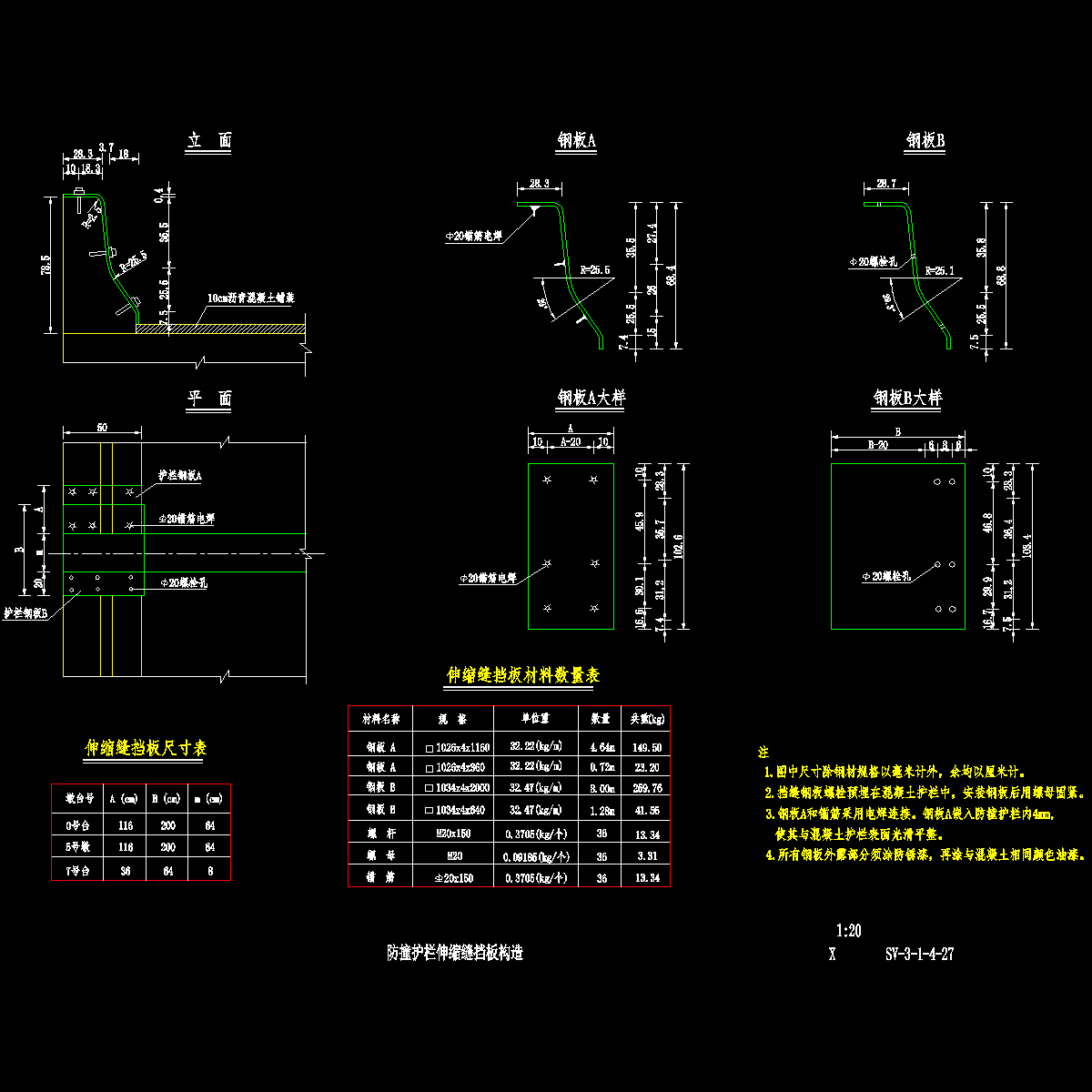

梅溪防撞护栏挡板.dwg
以上是部分截图，请下载附件后查看完整高清内容
