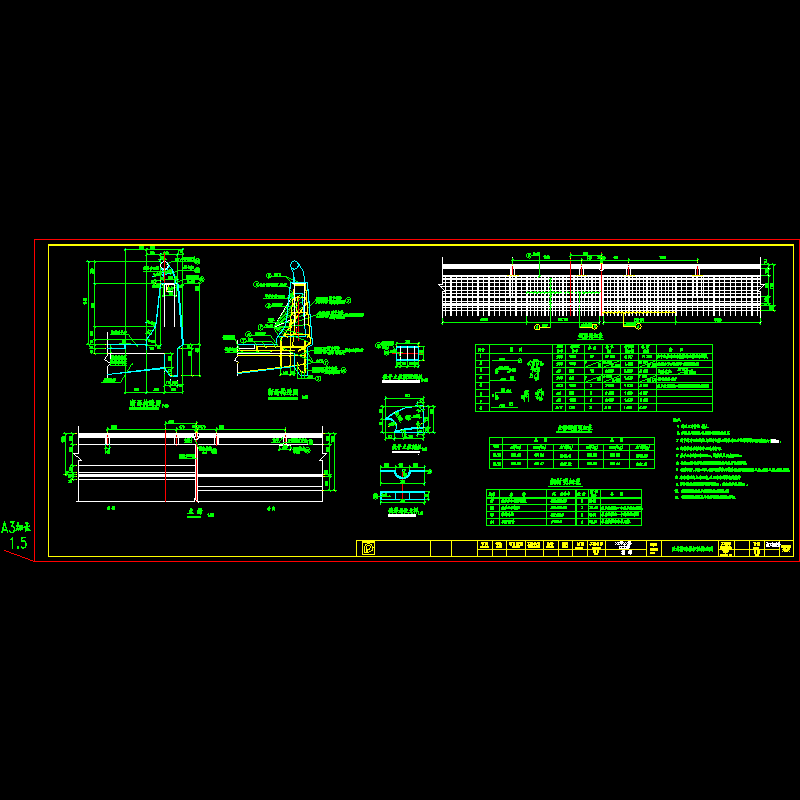

城市匝道桥防撞护栏构造图纸(地震基本烈度).dwg

设计荷载：机动车道：汽-20级，挂-100级； 　　跨径：4X20 （30 50 30） 4X20m 　　横断面：桥梁全宽18.5m=14m（机动车道） 2×2.0m（人行道） 2×0.25m（栏杆） 　　地震基本烈度6度，按7度设防。 　　 　　所有预埋钢板与锚固钢筋必须采用双面电焊焊接,焊缝长度应大于100mm. 　　钢管扶手在桥墩中心处均断开. 　　扶手立柱间距为1900mm,调整值应不大于2000mm. 　　扶手立柱与无缝钢管及预埋钢板均采用电焊焊接. 　　钢管扶手,扶手立柱,预埋钢管表面等涂装说明:防锈底漆二度,面漆二度,颜色待定. 　　防冲墙混凝土为现浇,施工时要确保浇捣密实. 　　防冲墙内侧钢筋净保护为50mm,其余保护层为25mm. 　　预埋钢板及扶手钢管均为:Q235A钢. 　　预留接地钢筋应与扶手锚固钢筋相焊接. 　　…… 　　共计4张
