楼承板节点详大样图2016
该附件是
楼承板
节点详图
(CAD)
，出图时间是,共图纸1张。
内容包含：板中连接节点、楼承板大样图、栓钉布置图、板边节点、栏板大样、支座钢筋示意图、梁柱连接处做法、降板节点、无梁洞口处节点、钢筋桁架垂直梁布置节点、钢筋桁架平行梁布置节点...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。
板中连接节点

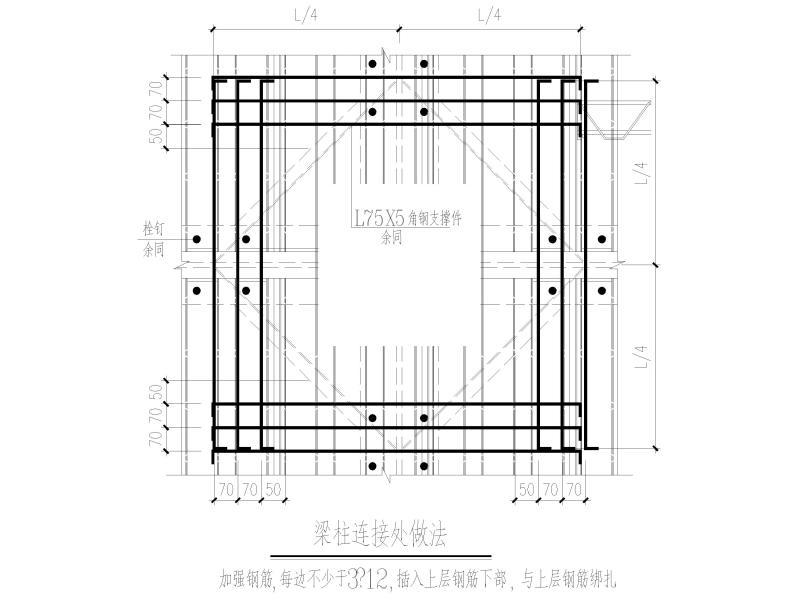

梁柱连接处做法

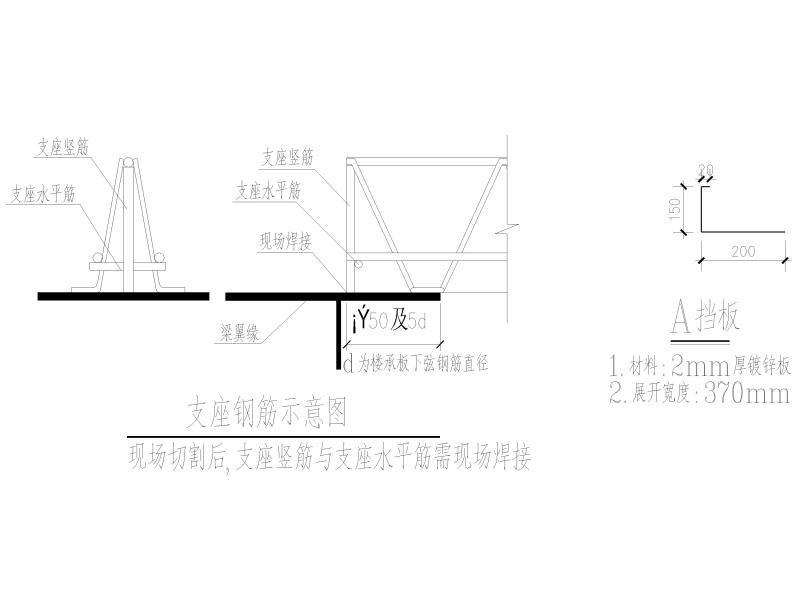

支座钢筋示意图

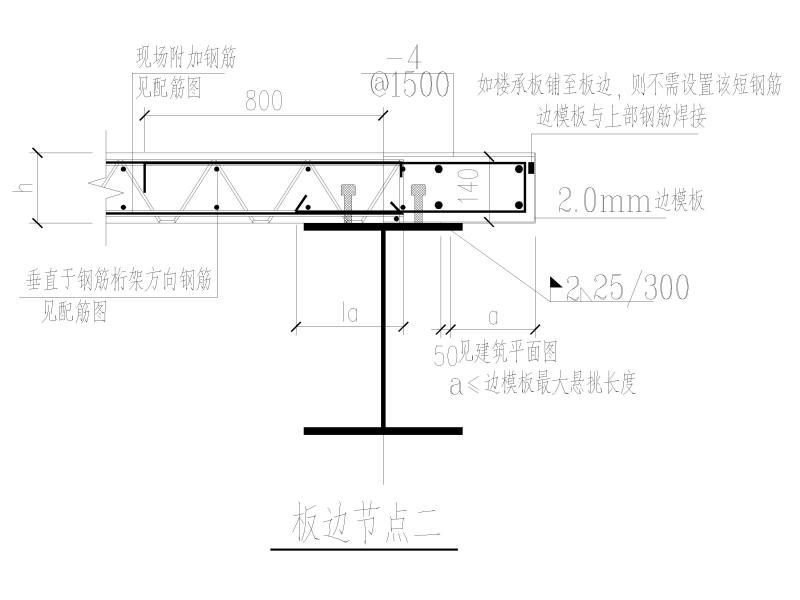

板边节点
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
楼承板节点大样 - 1 -
楼承板节点大样 - 2 -
楼承板节点大样 - 3 -
楼承板节点大样 - 4
以上是部分截图，请下载附件后查看完整高清内容
