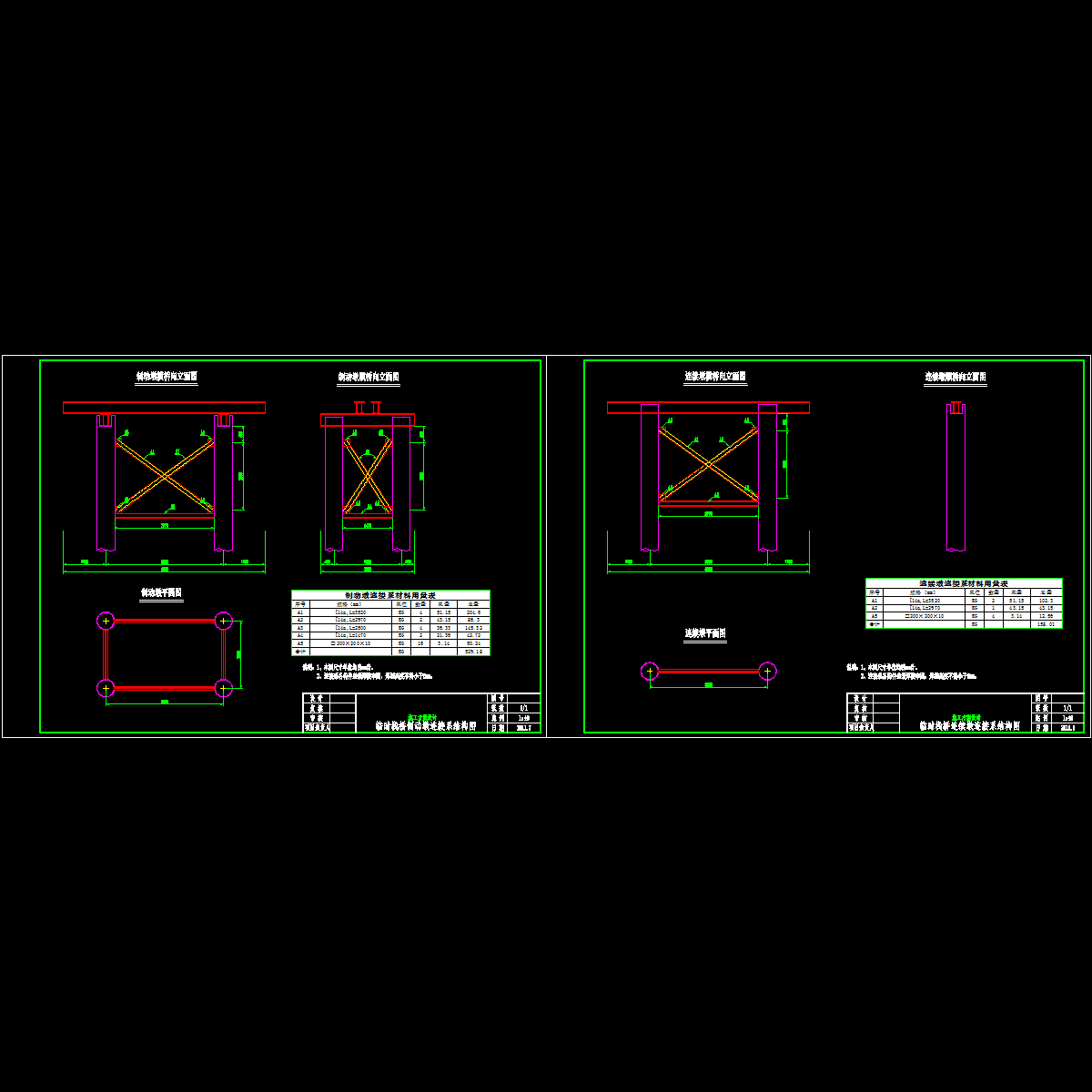

临时栈桥结构施工方案.dwg

四、结构计算书 　　1、桥面系内力 　　 方案一：栈桥总宽度为6m,计算跨径为12m,栈桥结构自下而上分别为：φ529钢管桩、I36a工字钢横梁、贝雷片纵梁、I20a工字钢分配梁、【20a槽钢………… 　　五、栈桥施工 　　5.2桥台施工 　　 采用方案：台身及台背C20素混凝土浇筑，台后块石填筑，面层铺筑50cm厚砂卵石，侧边浆砌块石挡墙………… 　　5.3栈桥下部结构施工 　　1、钢管桩的加工与制造 　　 Φ529mm×8mm钢管桩每节长度为12m，构件单重为1233Kg。Φ630mm×8mm钢管桩每节长度为12m，构件单重为1473Kg………… 　　5.4栈桥上部结构施工 　　1、贝雷梁的拼装 　　 将需要安装的贝雷梁抬起，放在已安装好的贝雷梁后面，并与其成一直线，两人用木棍穿过节点板将贝雷梁后端抬起，上弦销孔对准后，插入销栓，然后再放下贝雷梁后端，插入下弦销栓并设保险插销………… 　　5、钢筋混凝土预制板的安装 　　 预制板为钢筋混凝土结构，单块尺寸0.2m×2.2m×6m，重6.6t，采用加工区分块预制、平板车运输、现场50t履带吊安装的施工方法。为防止桥面板纵向滑移，有利于预制板间的连接，保证车辆行使安全及增加混凝土桥面板的整体性，每块预制板的两长边都预埋2根长1.0m角钢………… 　　编制于近代年 共30页
