栈桥及钢结构平台施工方案（CAD施工图纸）(预应力混凝土)

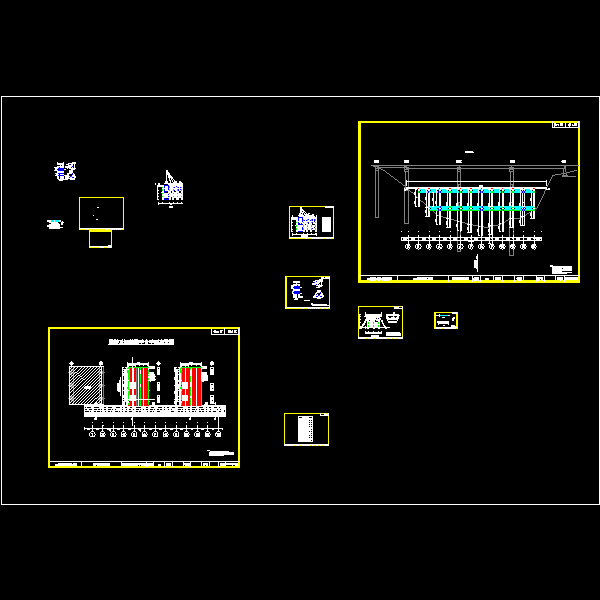

附件详情： 　　 左线桥起点桩号K0 014.5,终点桩号K0 132.5，桥跨组合1×7m异形空心板 3×30m预应力混凝土T梁，桥梁总长118m。 　　 该桥1#、墩位于岸边，2#、3#墩位于小通江河中，下部结构桥墩采用柱式墩，基础采用钻孔灌注桩 　　 　　基础。测量水位16m。 　　...... 　　栈桥结构设计： 　　 根据现场施工需要，拟采用搭设钢栈桥。经过现场勘查，钢栈桥规模拟定为：栈桥全长约80米，标准跨径为6米，桥面净宽均为9.0米。桥面标高348.512m,位置在桥梁的上游，栈桥左侧边缘与桥墩净距3.66m。主要用于水平输送混凝土、钢材、机械设备等；架设电力、供水、混凝土输送泵等管线；方便施工人员上、下班。钢栈桥结构如下： 　　（1）基础与墩柱结构为：φ630mm，壁厚16mm的钢管桩； 　　（2）横梁结构为：I45a工字钢； 　　（3）纵梁结构为：I36a工字钢； 　　（4）第二层横向分配梁：I30a工字钢； 　　（5）桥面结构为：纵向铺设22a槽钢作为桥面板； 　　（6）防护结构为：φ38×3mm钢管制作为1.2m护栏； 　　（7）钢栈桥其他设施。 　　...... 　　编制于2014年，共含CAD施工图7张，计算书、施工方案共20页。
