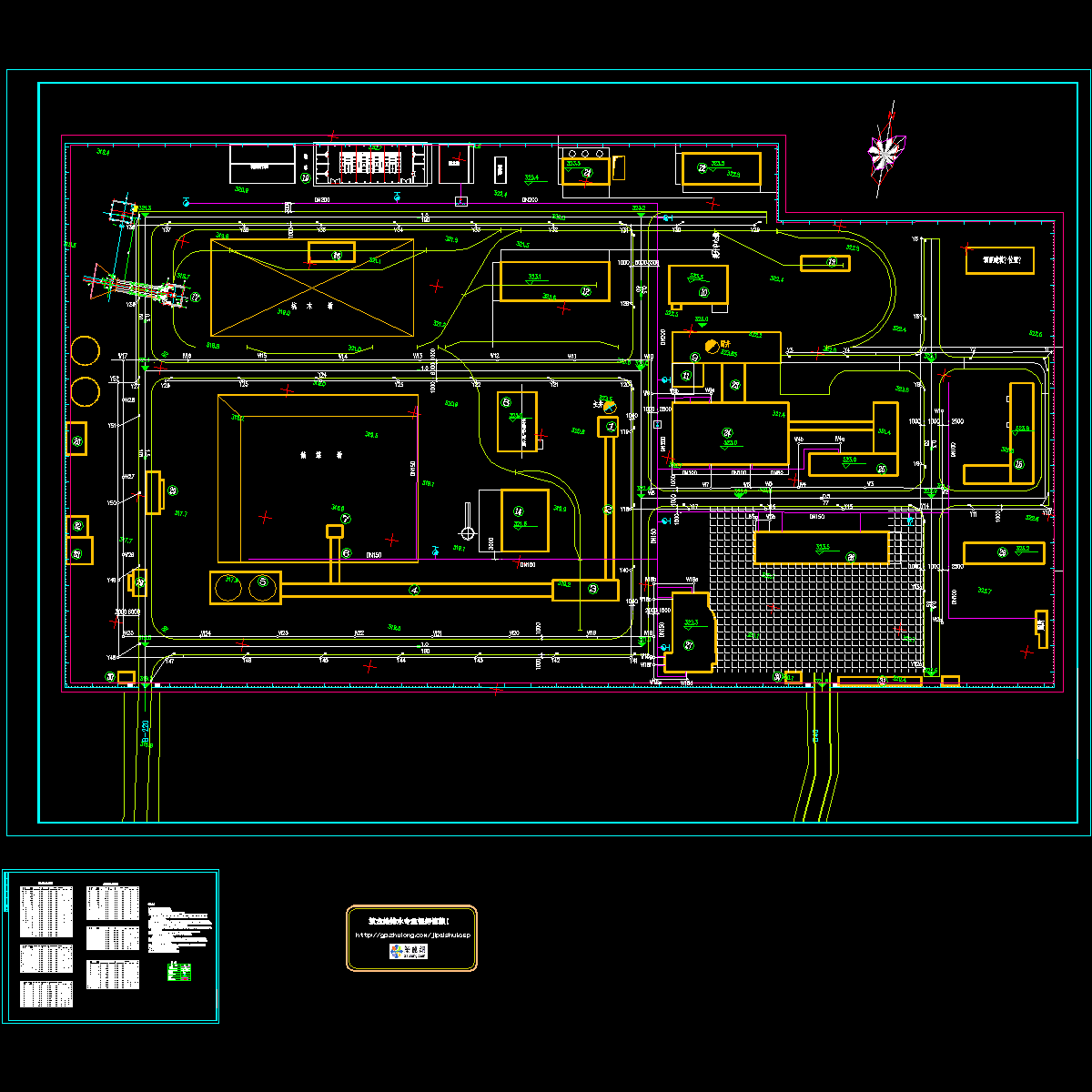

工业广场室外给排水工程设计平面图纸.dwg

1、该项目为工业广场室外给排水工程设计。2、本图设计标高单位为米，其余尺寸为毫米。3、因建筑物室内给排水已经施工完毕，故室外管路直接与其碰头即可。4、给水管采用无缝钢管，管道埋设深度为室外地面下600mm；坡度按室外地面自然坡度。所埋地下给水管采用加强防腐做法：管道除锈后刷冷底油一道，石油沥青一道布一层，冷底子油一道，石油沥青一道，总厚度不小于6mm。详见图集05YS7。5、给水管道安装完毕后须进行水压试验，试验压力为1.0MPa。10分钟不渗不漏，压降不超过0.05MPa为合格。6、给水阀门井为砖砌，详见图集05YS4。室外给水管网与室内给水管相接处设阀门井和分户水表，详见图集05YS10。7、工业场地消防水量为30l/s,采用临时高压制，火灾延续时间为2小时。8、排水管采用排水UPVC双壁波纹管。排水管道安装必须严格按照《埋地聚乙烯排水管道工程技术规程》CECS164：近代的相关规定。9、排水检查井采用直筒式砖砌检查井，详见图集05YS7底15页，井盖采用轻型铸铁井盖及盖座。10、室外消火栓采用地上式SS100/65-1.6型，安装参见国标01S201;绿化带内的阀门井及消火栓紧帖路牙安装。11、排水管道敷设应按设计要求的坡度及坡向做坡，管道应敷设在原状土地基或经开槽后处理回填密实的地基上。12、雨水连接井详见图集05YS7第38页。雨水口采用边沟式单蓖雨水口详见图集05YS7第55页。雨水井与雨水口的连接管管径均为DN200。13、各种地下构筑物完工后回填土时，应先将井盖盖好，再在井的周围进行填土，并分层夯实并与室外地坪相平。14、管道穿越车道时应加钢套管，管径比设计管道大二号。15、请与道路及其它管道的施工密切配合，统筹考虑。16、施工及验收严格按国家和地方现行有关规范规定执行。
