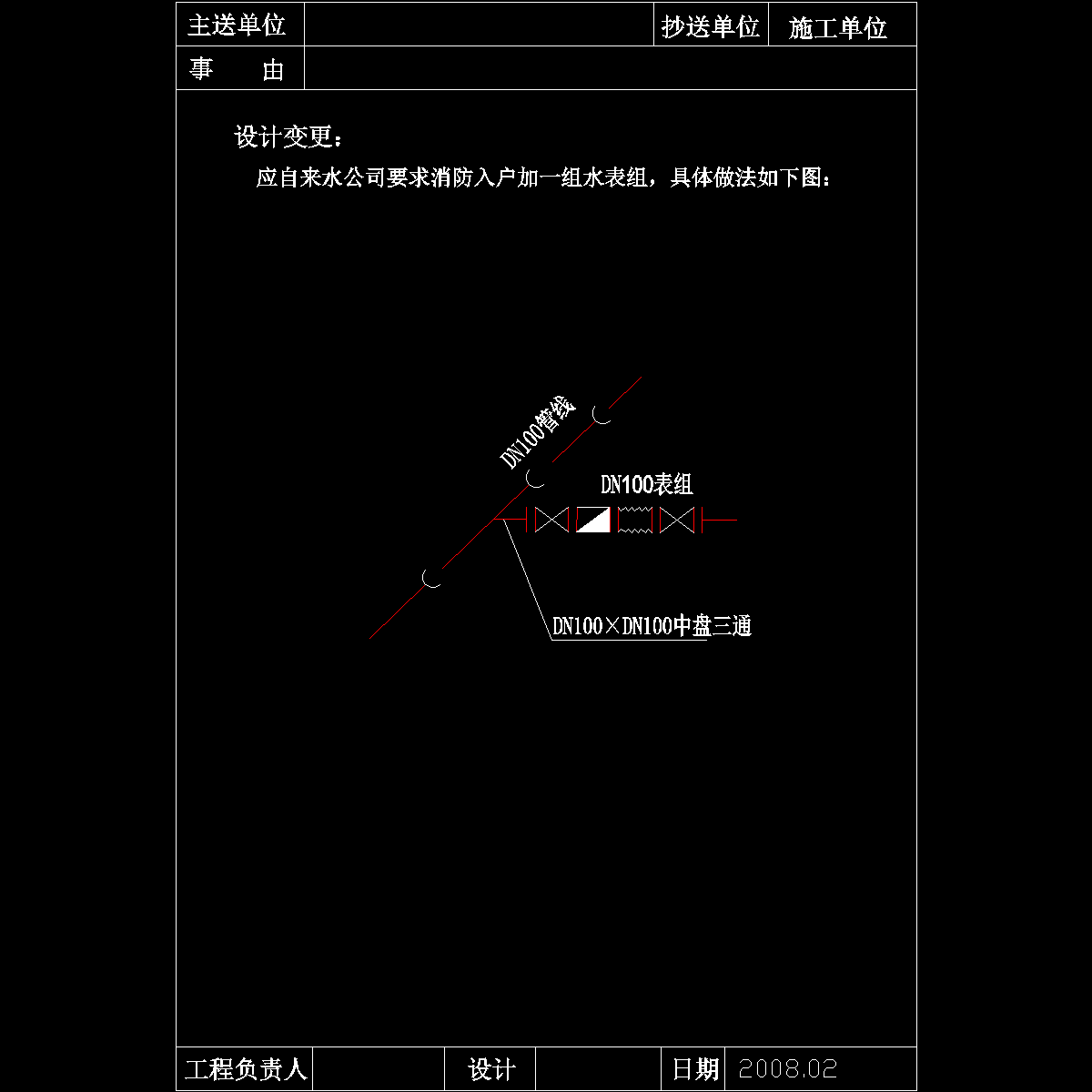

附件详情 一、设计依据 　　1.国家建筑标准设计图集。 　　2.甲方提供的建筑平面图、系统图等资料。 　　二、 本图为某商住楼室外给水、污水工程施工图。 　　三、 本图采用黄海系高程,北京三度带座标.图中所注尺寸单位:除管径为毫米外，其它??悦准M 5C320图中所注污水标高为管内底标高,给水标高为管中心标高。 　　四、 污水工程 　　1.管材: 主材采用D300承插钢筋混凝土管. 　　2.管道基础: 沟槽无地下水时,采用20cm3:7灰土垫层,槽有地下水时,应进行施工降水以保证干槽施工，降水完毕后，基础下采用20cm碎石垫层。 　　3.管道接口: 胶圈接口。 　　4.检查井: 采用?1000收口式砖砌圆形检查井,井盖采用重型球墨铸铁井盖，检查井内外壁勾缝后均采用1:2.5防水水泥砂浆抹面至井顶部, 参照国标图02S515-20执行。 　　5.化粪池采用砖砌式化粪池,型号为Z3-6SQF。 　　6.待主体施工完毕后，校核出户管的标高、管径、位置无误后方可施工，当出户管与本施工图不同时，楼前污水井位置以楼房实际出户管位置及管径为准。 　　7.污水管道安装完毕后,按规范做闭水试验,合格后方可回填。 　　8.沟槽回填: 采用2:8灰土分层夯填，密实度95%。
