1998平米露天屋顶体育馆强电施工图纸

搜索更多资源
  • 建筑类别：体育
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：1998.35平方米
  • 地上层数：1层
  • 地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：15张
  • 设计年代：近代
  • 地下室用途：人防
  • 节点大样：人防
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：重庆
  • 强电设计： 供配电系统 ,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 电气设计说明
  • 配电系统图
  • 负一层 照明平面图
  • 基础接地平面图(一)
  • 基础接地平面图(二)
  • 屋顶 防雷平面图
  • ……

附件详情

该项目体育馆为1F/-1F单层底部框架，露天屋顶体育馆。总建筑设计面积：1998.35平方米。建筑总高度：13.20米。设计范围：该项目供配电系统设计，照明设计，防雷设计等。7月，图纸共15张。

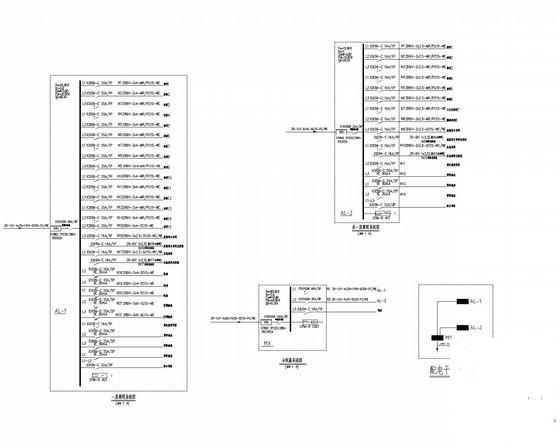

配电系统图

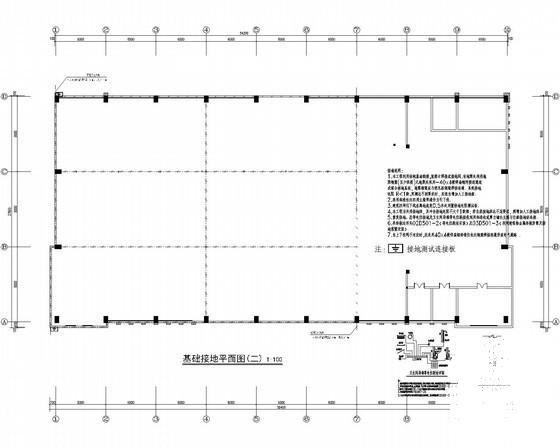

基础接地平面图

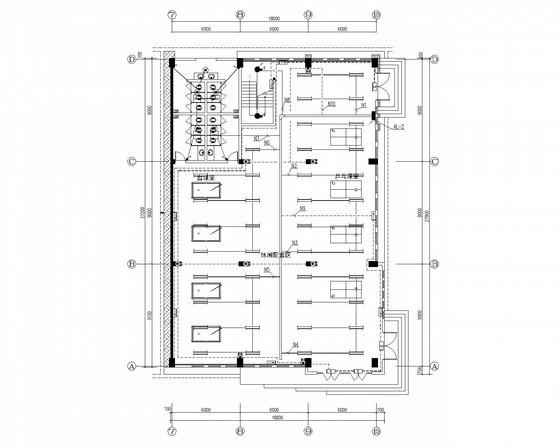

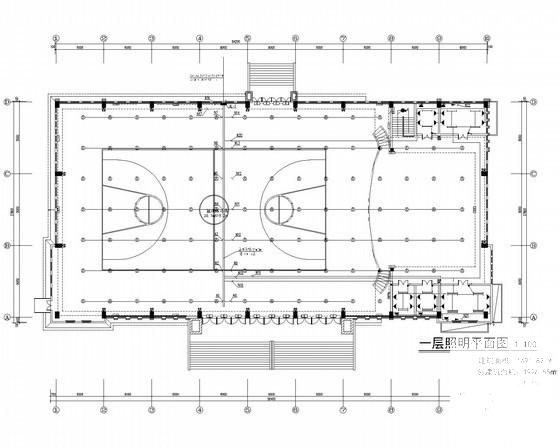

负一层照明平面图
