汽车零部件基地综合站动力设计施工图纸2017

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：1514.7平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 项目所在地：广东
项目概要：
该项目为武汉华培动力科技有限公司汽车零部件生产基地建设项目-综合站。综合站房为单层建筑，总建筑面积为:1514.7m^2，本站房的生产类别为戊类，建筑物耐火等级为二级。

部分图纸展示：

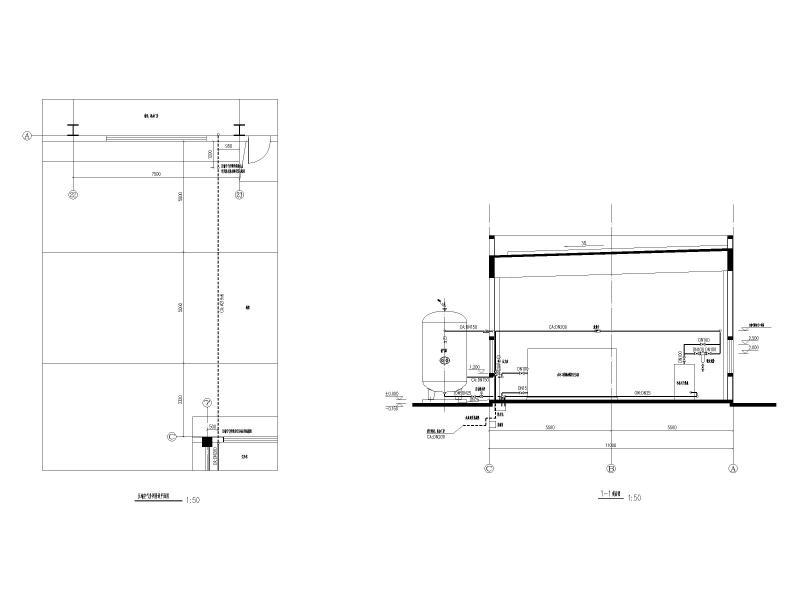

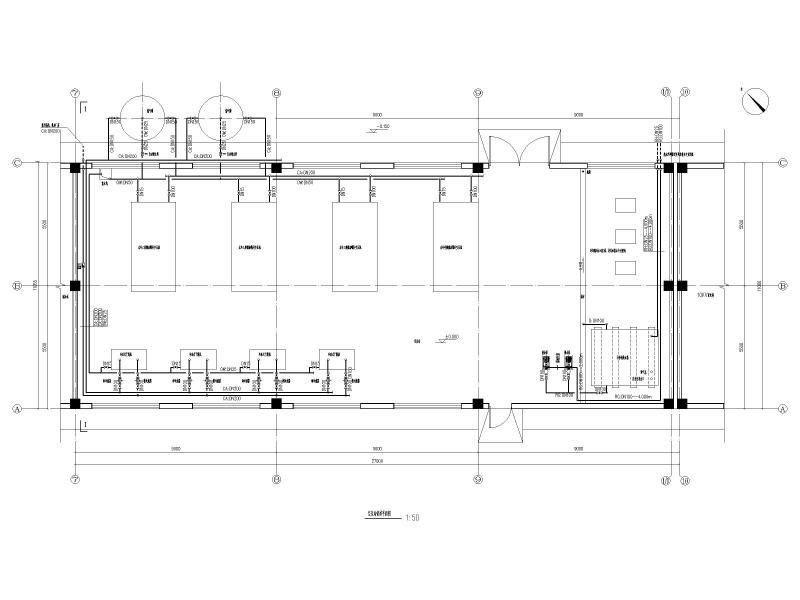

空压站管道平面图

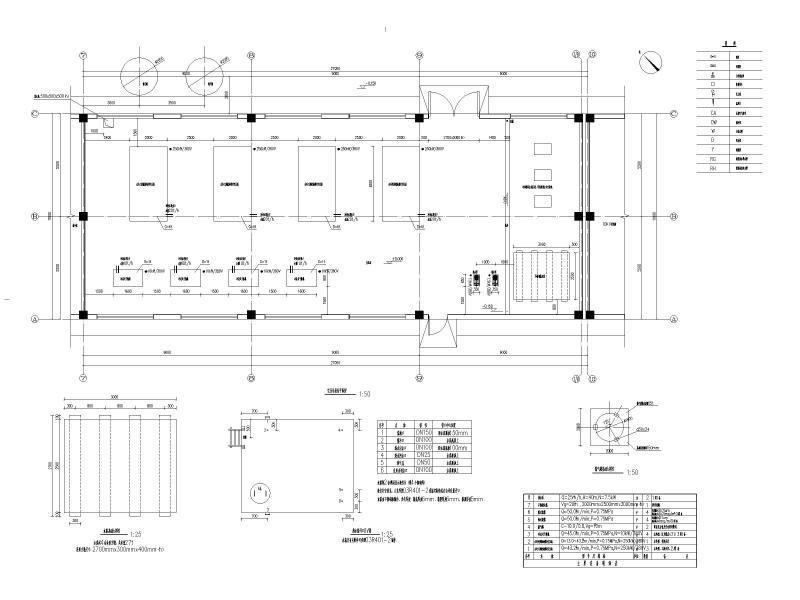

空压站设备平面图
压缩空气外网管道平面图

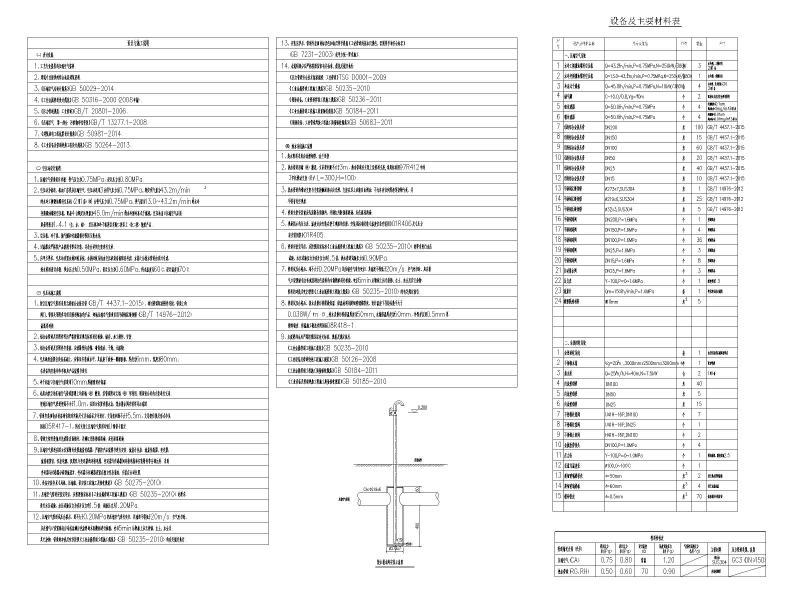

设计与施工说明、设备及主要材料表

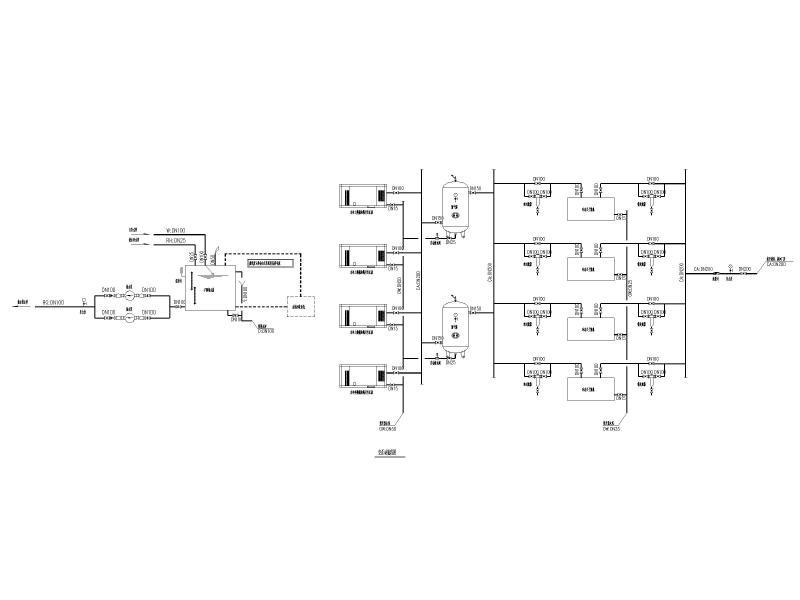

空压站流程图
