捷锐装配厂房给排水施工图纸（喷淋、消火栓）.
-
建筑类别：工业建筑
-
建筑高度：多层建筑
-
图纸设计深度：施工图
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水设备：高位水箱
-
供水方式：市政供水,变频供水
-
排水体制：污废分流
-
排水技术：重力排水
-
雨水重现期：3年
-
消火栓用水量室外(L/S)：45
-
消火栓用水量室内(L/S)：15
-
大样节点：卫生间
-
项目地址：上海
本图纸为 上海捷锐装配厂房给排水施工图（喷淋、消火栓），pdf格式。
设计说明：
1、水源：生产生活及消防用水均接自文吉路市政给水管网，一路进水，进水管管径DN100，供水压力为0.16MPa；
2、生活用水：厂区内一层生活用水由市政压力直接供应；二层及二层以上生活用水采用变频泵加压供水，设20m生活水箱，生活水泵、水箱设置在机加工厂房内，水泵出水管沿连廊接至装配厂房...
图片展示：

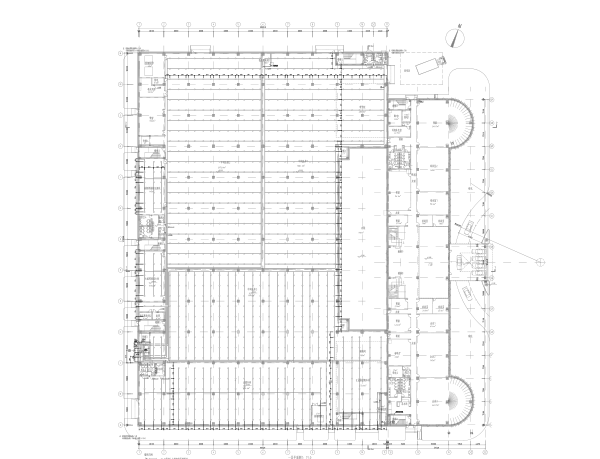

一层给排水管道

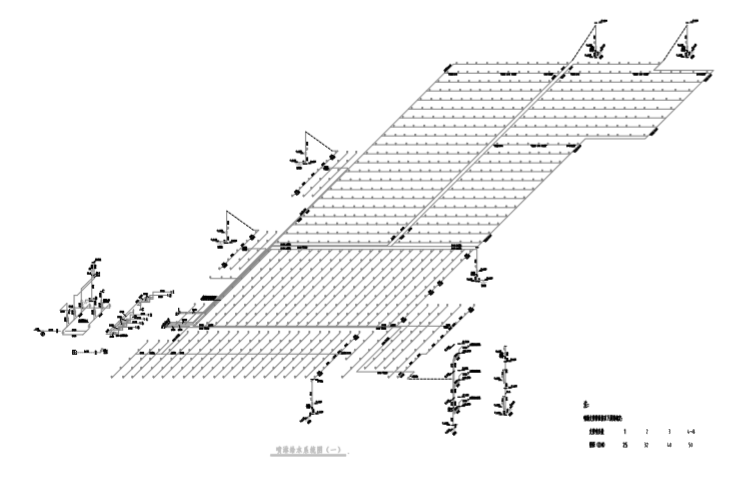

喷淋给水系统图
消火栓给水系统图
一层喷淋平面布置图
一层消火栓平面布置图

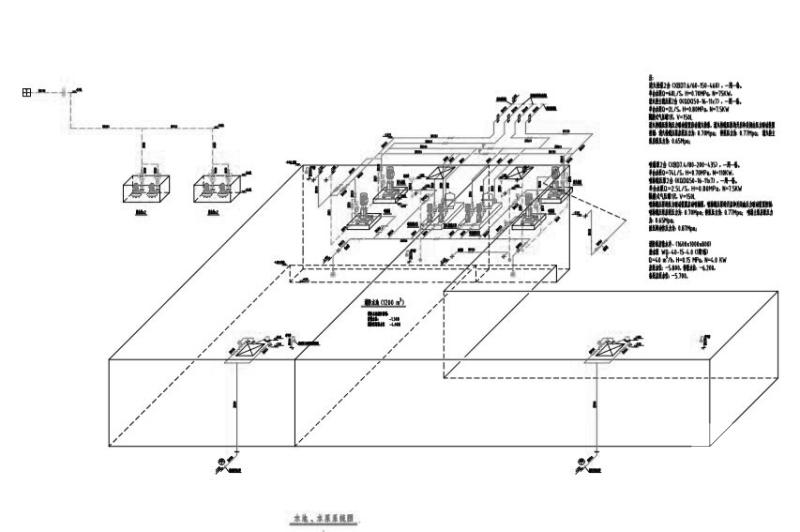

水池、水泵系统图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：10.24 MB
- 收藏次数：0
-
文件名称：
附件-995859797700979789.rar
