制药厂中药仓钢结构施工大样图

  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是制药公司厂房中药仓项目,门式刚架结构,跨度为20米,地震设防烈度为7度.基本地震加速度值为0.1g,抗震等级为三级。特征周期为0.35s,地震分组为第一组,场地类别为Ⅱ类。

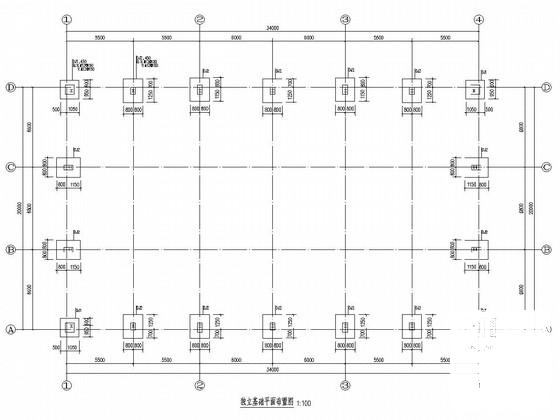

该资料包含:钢结构施工图设计总说明,独立基础平面布置图,独立基础说明及短柱配筋大样,钢筋砼短柱平法施工图,螺栓平面布置图,基础梁平法配筋图,柱间支撑布置图,屋面刚架结构平面布置图,屋面檩条 平面布置图 ,大样图等共计15张图。
分享投稿时间:近几年8月。

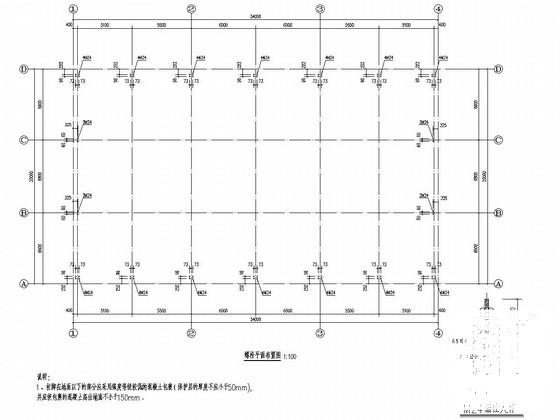

螺栓平面布置图

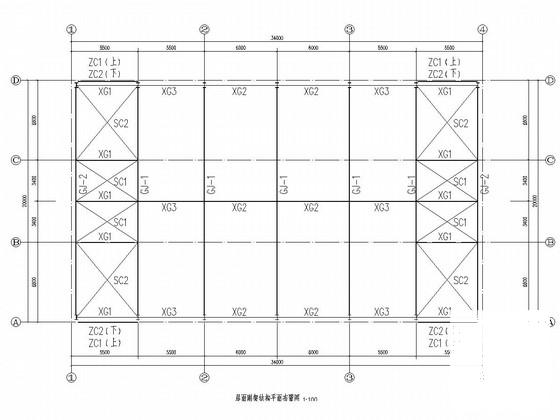

屋面刚架结构平面布置图

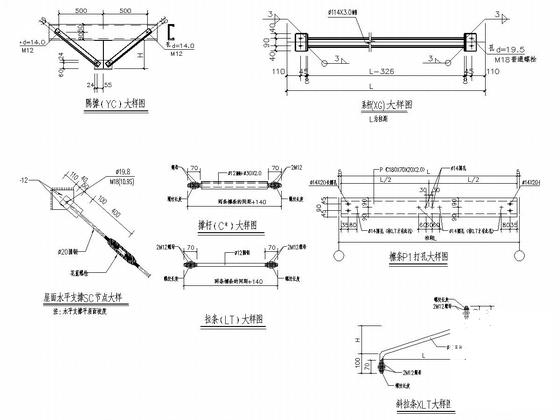

大样图

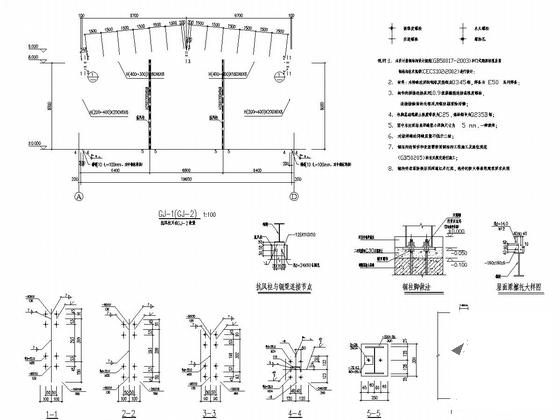

钢架图

墙面檩条布置图

屋面檩条平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 钢结构大样图 - 1
    钢结构大样图 - 1
  • 钢结构大样图 - 2
    钢结构大样图 - 2
  • 钢结构大样图 - 3
    钢结构大样图 - 3
  • 钢结构大样图 - 4
    钢结构大样图 - 4
  • 钢结构大样图 - 5
    钢结构大样图 - 5
  • 钢结构大样图 - 6
    钢结构大样图 - 6
  • 钢结构大样图 - 7
    钢结构大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
