漕河泾科技绿洲三期3号厂房暖通施工图纸.dwg

一、项目概要

漕河泾科技绿洲三期五工业厂房及辅助用房项目位于上海市徐汇区田林路以北,合川路以西。该项目基地总面积18042平方米，拟建总建筑面积33820平方米，项目分为1号厂房、2号厂房、3号厂房和地下室、配套设施（包括垃圾房、开关站等）等子项。 本单体为3号厂房,建筑面积5890平方米（计容），地上五层，建筑总高度24m，一层层高5.5m，二到五层层高均为4.4m，功能为丙类2级通用厂房.

二、设计范围

1）舒适性空调设计；

2）通风和防排烟设计.

图片展示：

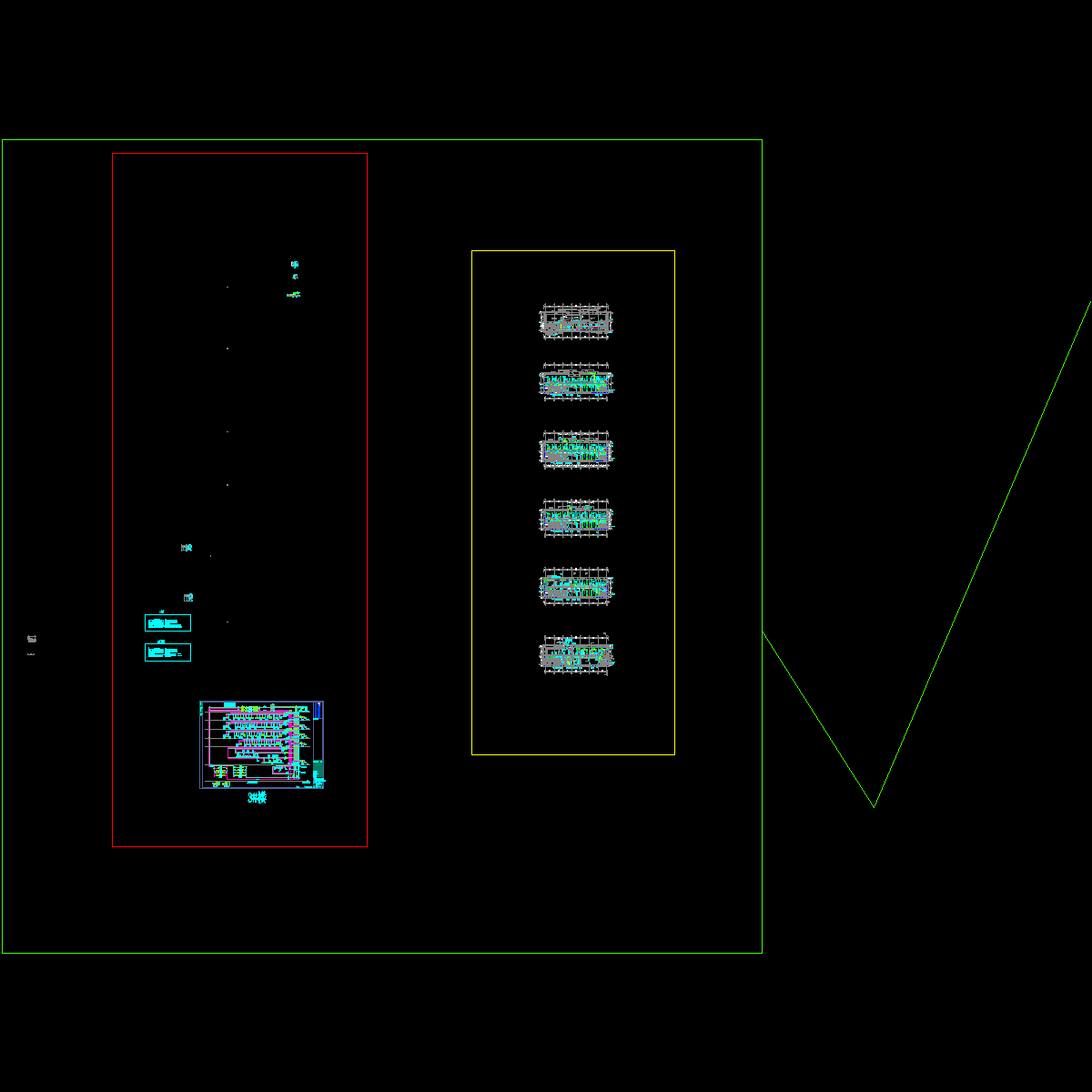

一层空调通风平面图

二层空调通风平面图

三层空调通风平面图

消防排烟系统原理图

空调水系统图

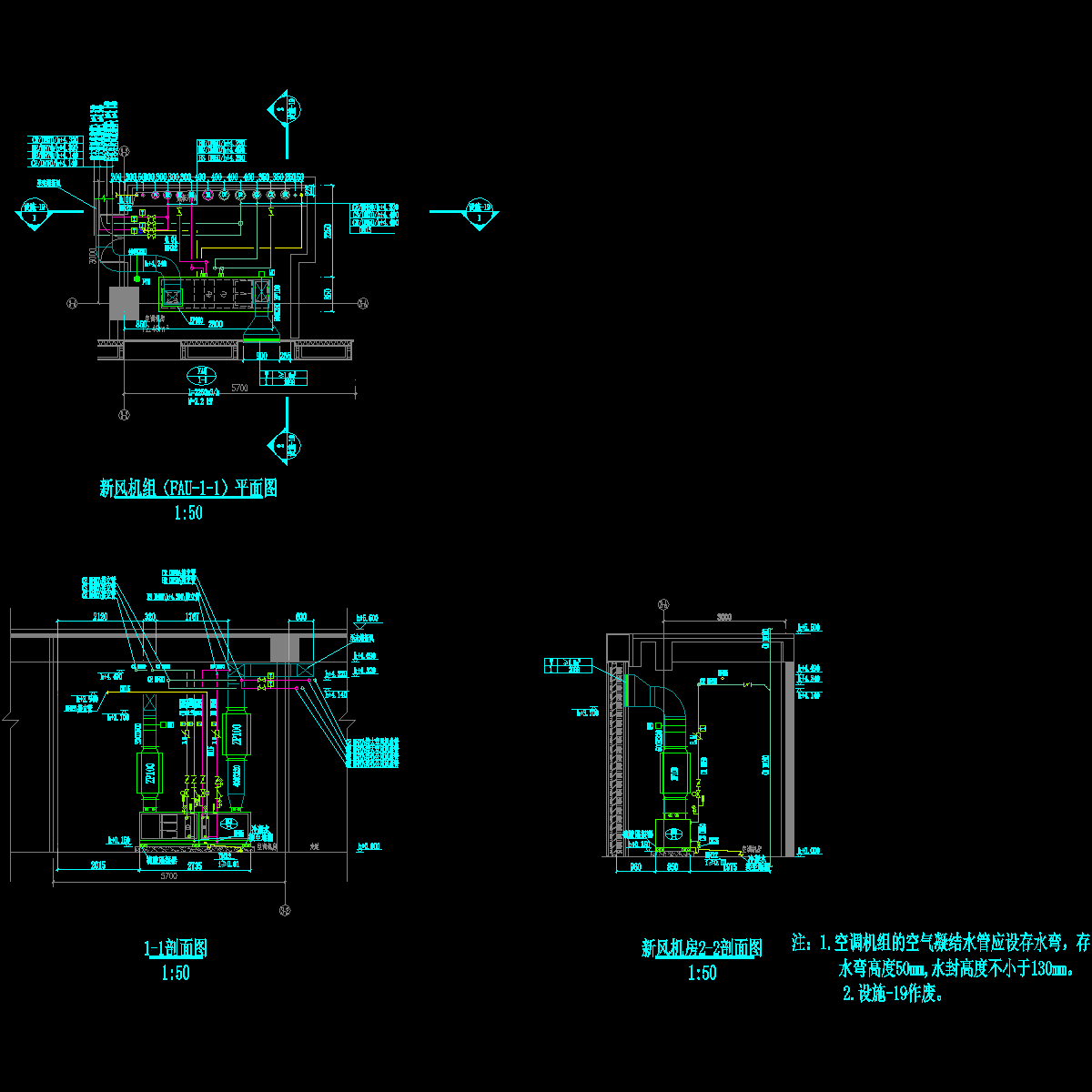

风机房详图
