5层长江大学基地石油科技中心暖通CAD施工大样图

该项目位于长江大学武汉基地内，该项目总建筑面积为51040平方米，由办公科研、AB实验楼三组单体构成。建筑以5层为主，局部为4层，建筑高度24m；属体积规模大于50000m3的多层建筑。

在 “长江大学武汉基地”工程的子项“石油科技中心”，暖通专业的设计范围是:

1、普通机械通风系统；

2、实验室通风系统。

3、区域中央空调系统。

4、机械防排烟系统。

区域中央空调

180座报告厅 采用 变冷媒流量多联空调系统 ，室外机设置在屋面上，室内机采用高静压吊顶风管暗藏型，风口采用旋流风口，通过送、回风口建立上送上回的气流组织。此报告厅的新风通过全热交换器经与排风进行热交换后送入室内，全热交换器的排风与新风一道形成完备的通风系统。

350座报告厅 由于空间高大，采用 风冷热泵型屋顶式空调机组 。由吊顶旋流风口和侧下回风百叶建立起上送下回的气流组织。报告厅的排风风机与排烟风机共用一段风管和室内排风（烟）口，由消防阀门负责切换转换平时排风和消防排烟两种工况。

石油博物馆 采用 柜式分体式接风管型空调机组 。送风系统由送风风管、消声器、风阀和上送旋流风口等组成，回风口设在机房的侧墙上与上送旋流风口形成上送侧下回的气流组织。新风经由外墙防水百叶引来，与回风混合经冷却（加热）段处理后送入室内。石油博物馆另设了静音型排风风机将室内的浊气排出室外。

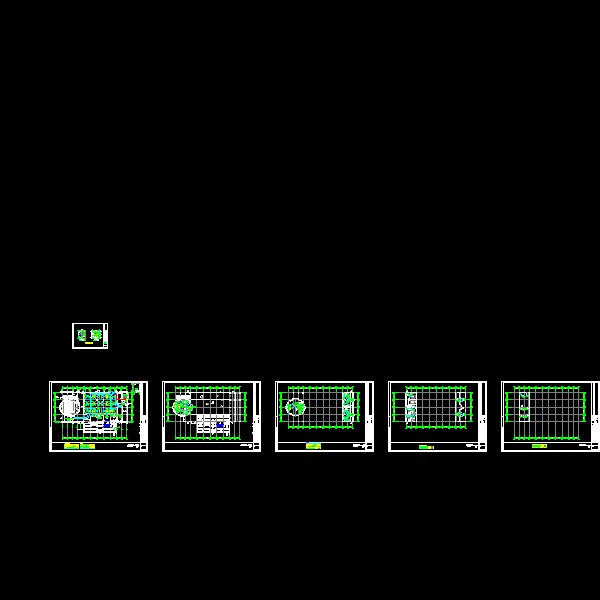

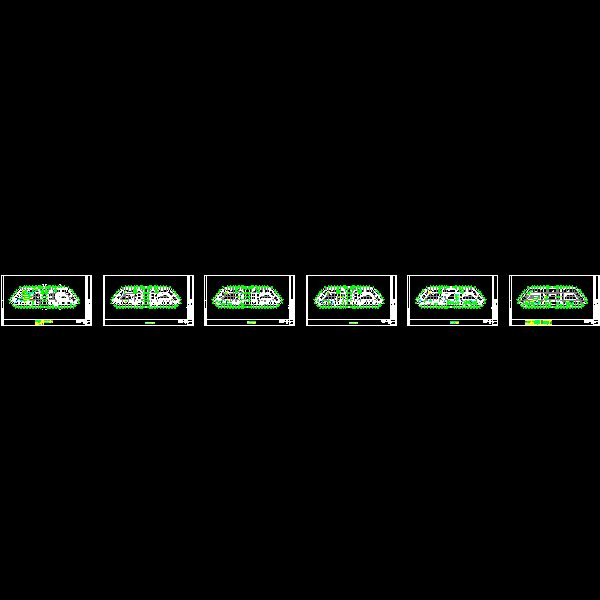

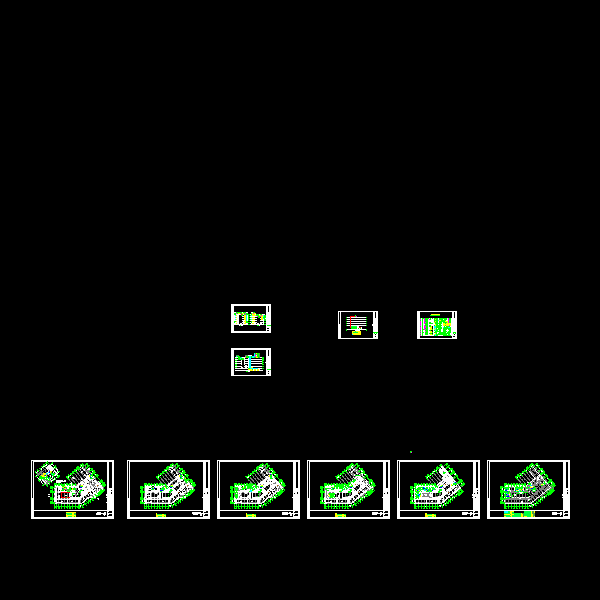

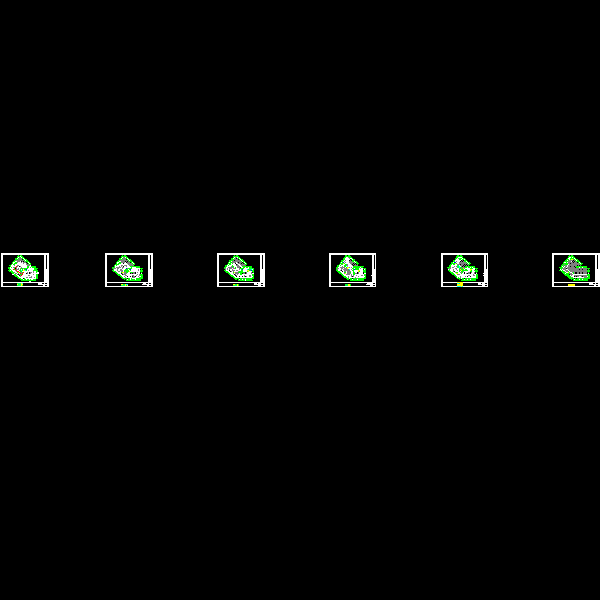

一区一层空调通风平面图

2区一层空调通风平面图

3区一层通风平面图

4区一层通风平面图

防排烟系统原理图

空调机房大样图
