8层医院行政楼、专家楼框剪结构CAD施工图纸2018.dwg
-
建筑类别：办公,医疗
-
建筑高度：多层建筑
-
地上层数：6，8层
-
地下层数：2，2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
基础形式 ：独立基础
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.1kN/平方米
-
设计年代：近代
结构概况：
行政楼地上6层，地下2层，框架-剪力墙结构，结构总高度27.950m；
专家楼地上8层，地下2层，框架-剪力墙结构，结构总高度34.750m；
行政楼、专家楼一层结构平面图
行政楼、专家楼二层结构平面图
行政楼、专家楼四六层结构平面图
专家楼八层结构平面图
楼梯详图
框架柱节点核心区箍筋设置范围示意图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

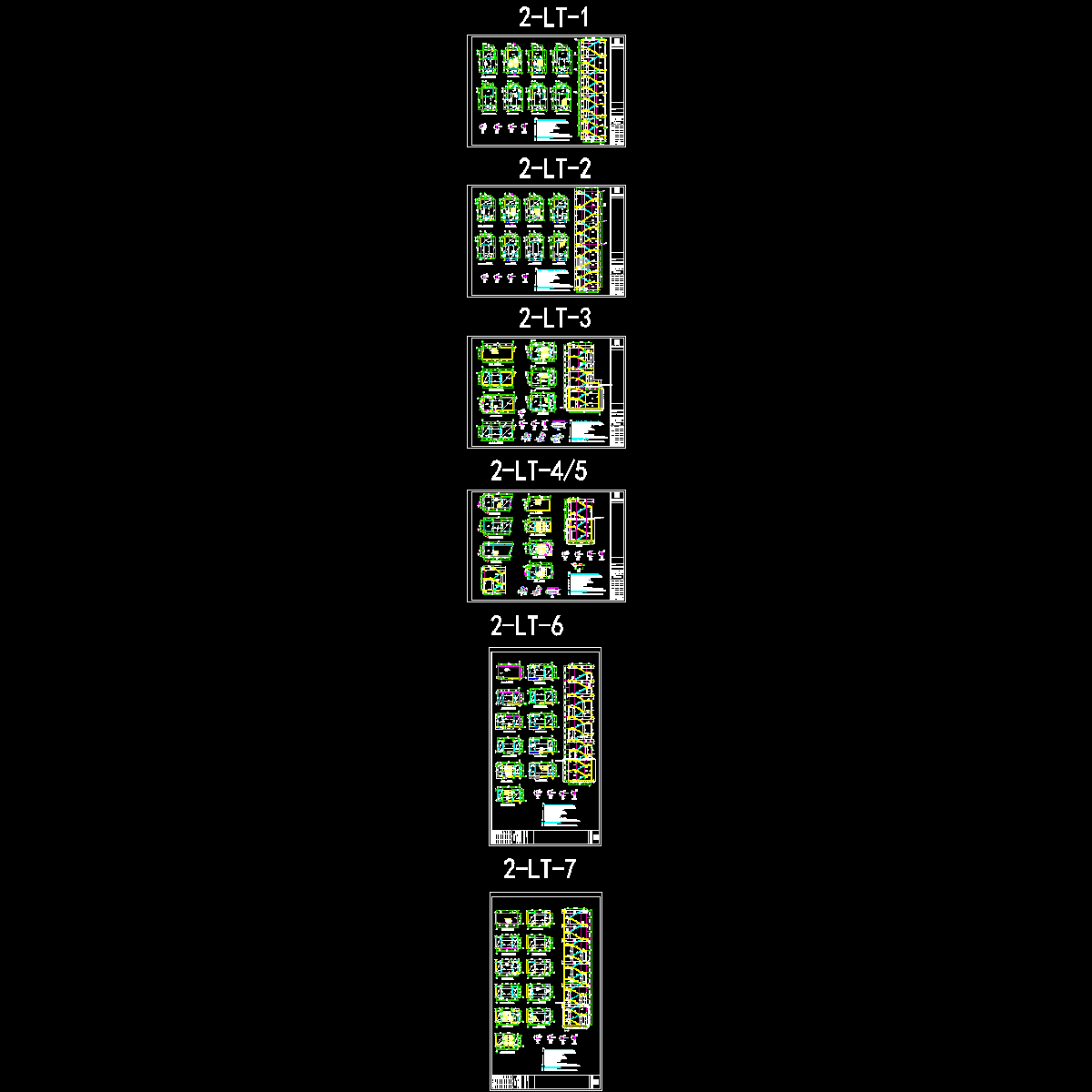

楼梯图0420（行政楼、专家楼）.dwg -

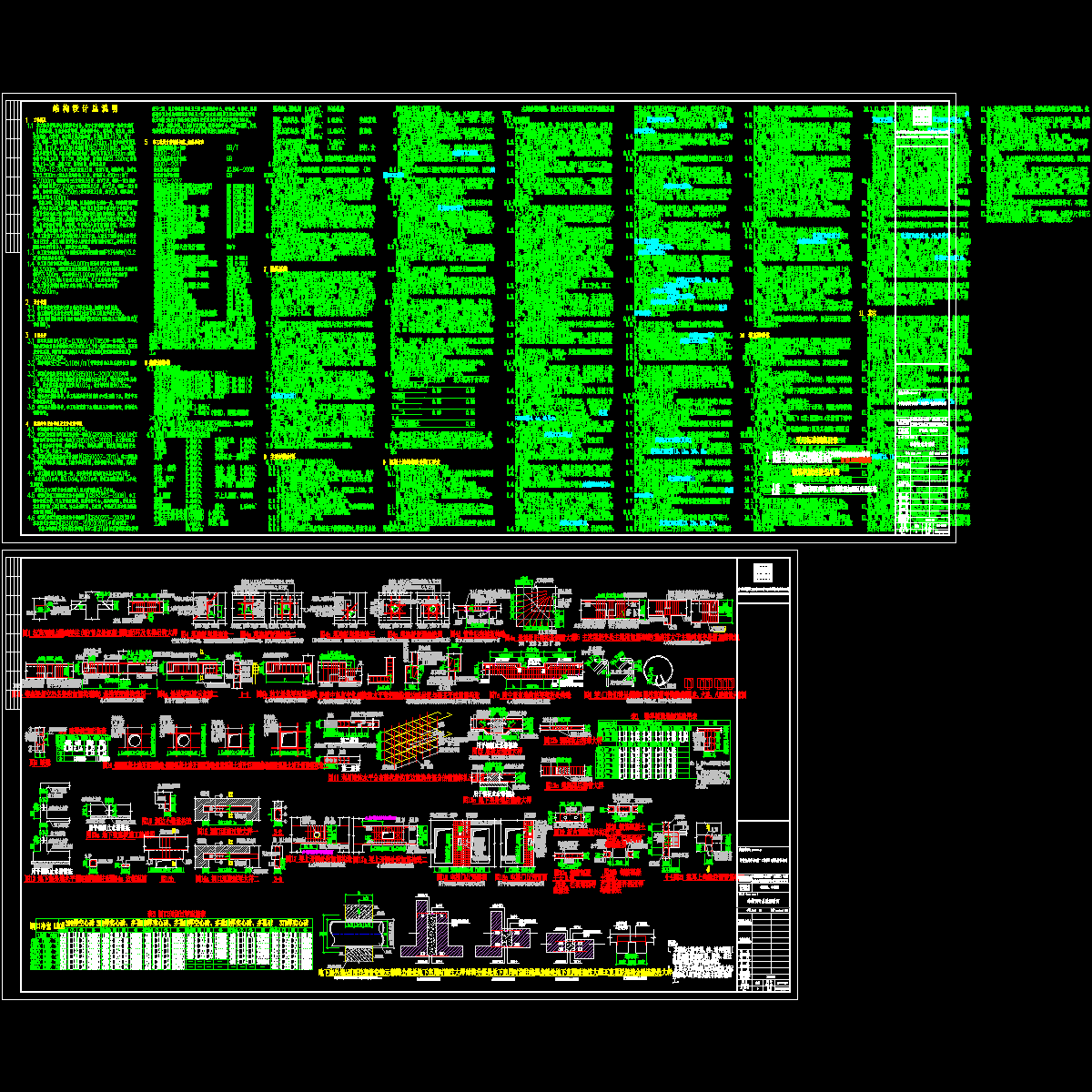

结构设计总说明2018.04.20.dwg -

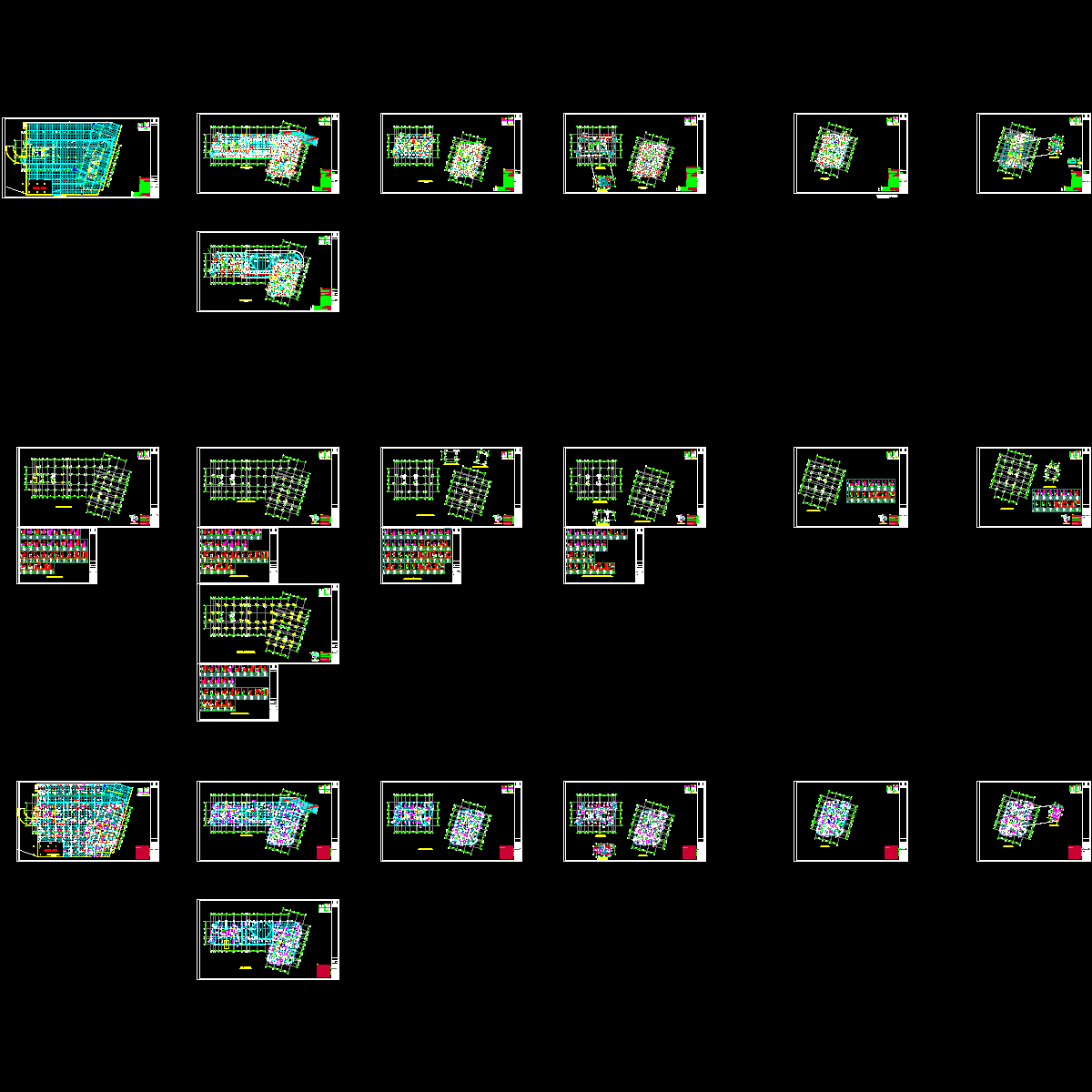

行政楼专家楼-结构图纸-施工图发图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：10.29 MB
- 收藏次数：0
-
文件名称：
附件-995895986697565650.rar
