21层S形框剪结构酒店办公综合楼结构CAD施工大样图（建施）.dwg

附件详情

该项目是山东某酒店办公楼一体项目，平面形状为S形，不规则平面，有抽柱，地上21层，地下一层，A区框剪结构，B、C区框架结构，三区之间均有变形缝，宽150mm，一～三层为餐饮部分；四至九层、二十一层为办公部分；十至二十为宾馆部分部分；顶层为楼梯间、电梯机房及水箱间，7度设防，泥浆护壁钻孔灌注桩基础，基础设计等级为甲级。

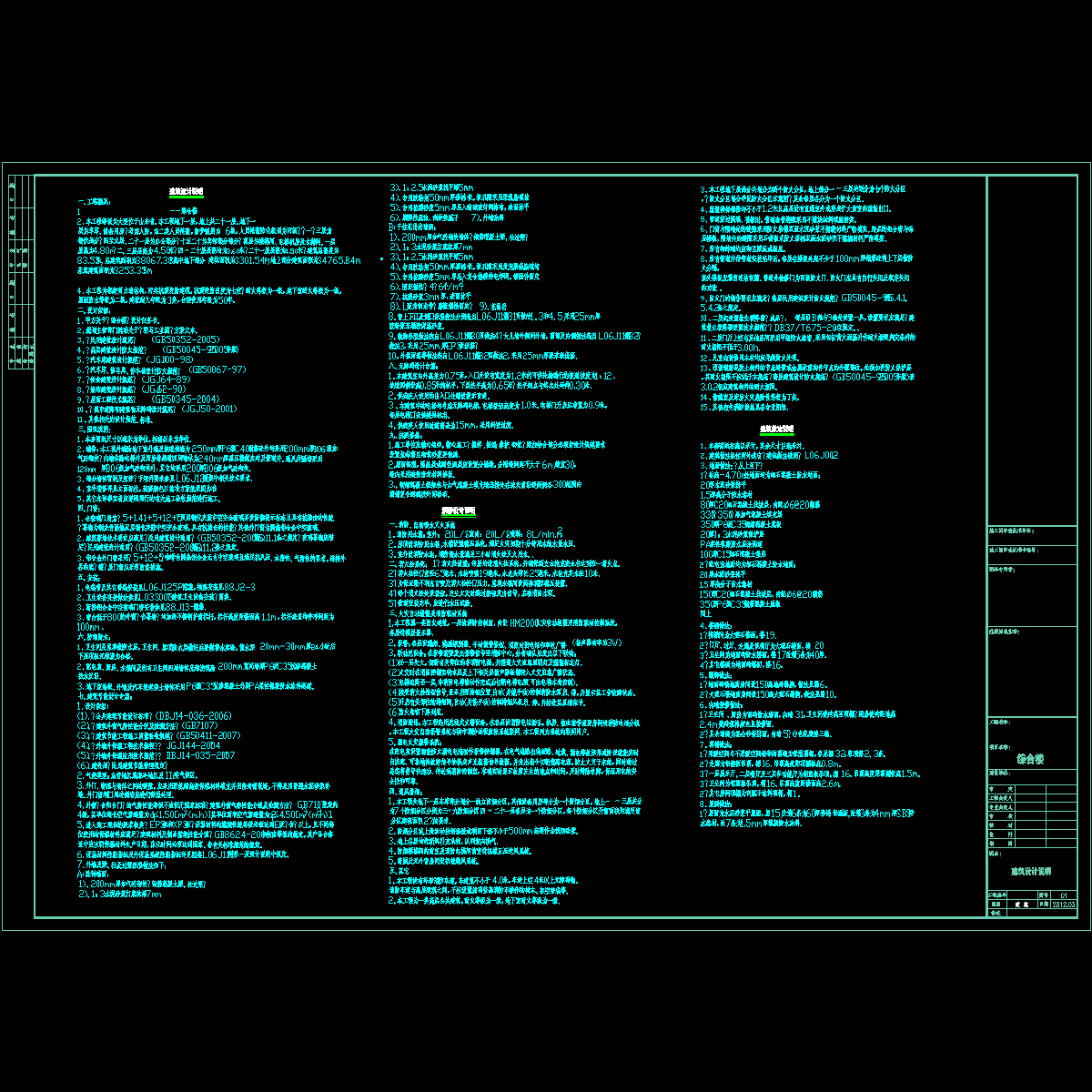

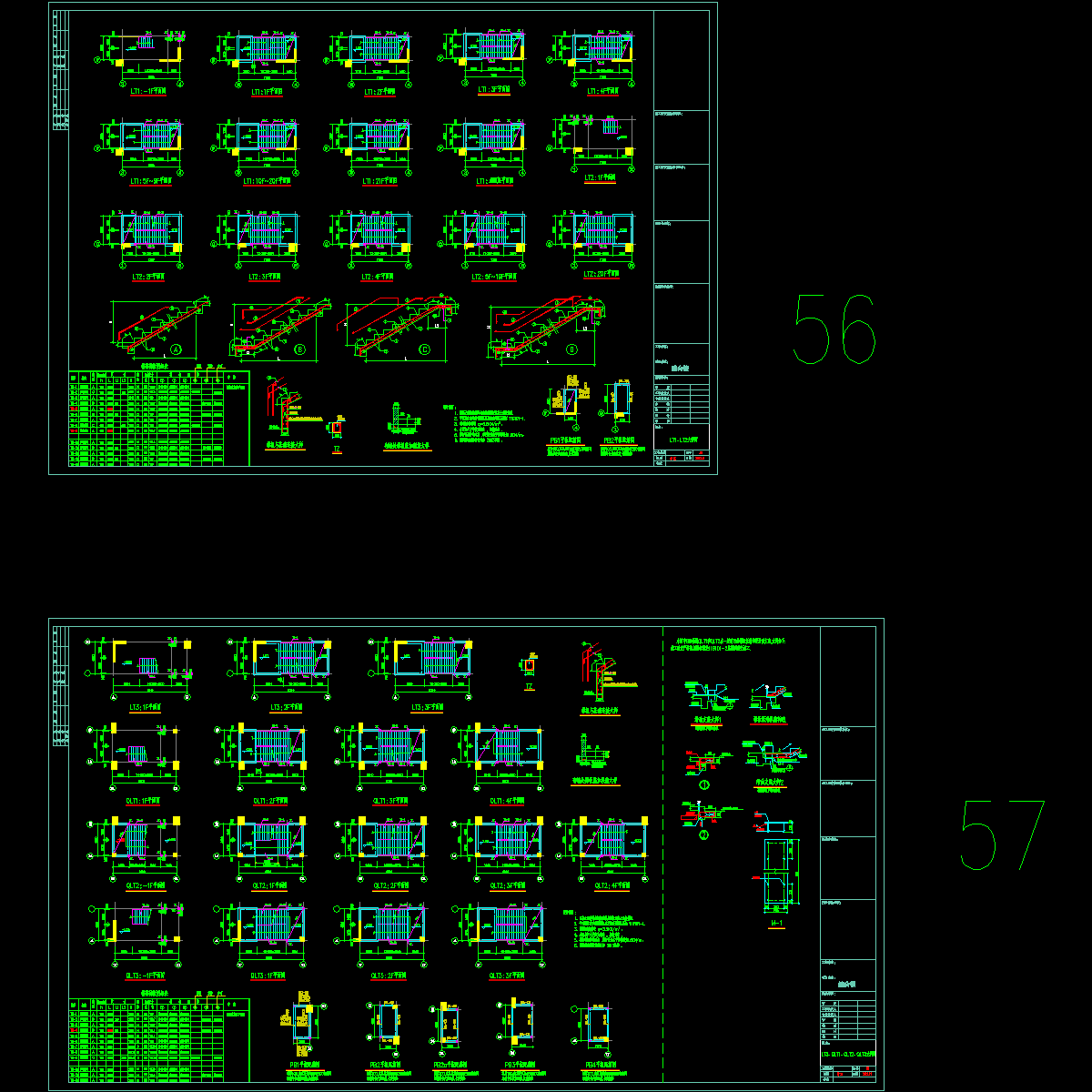

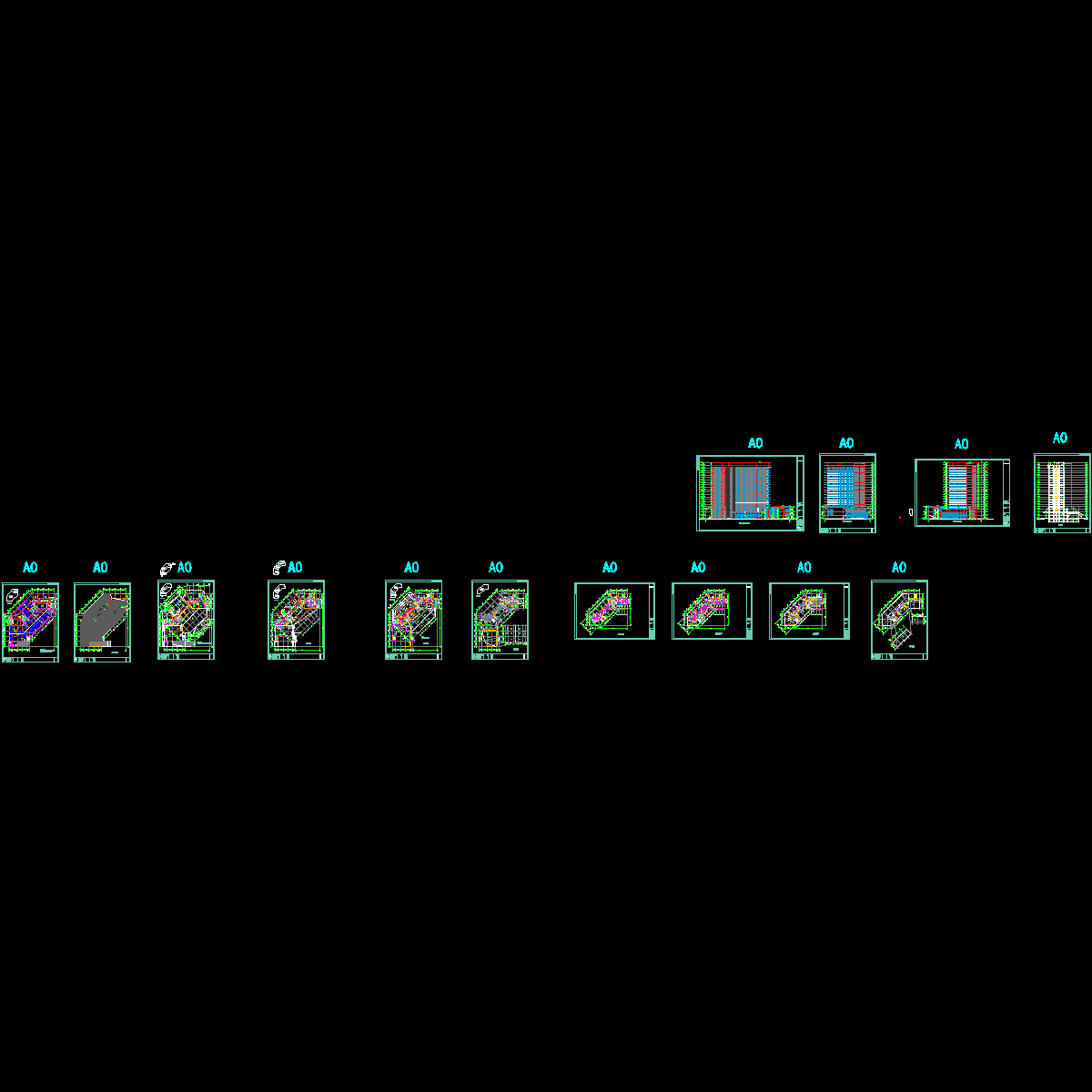

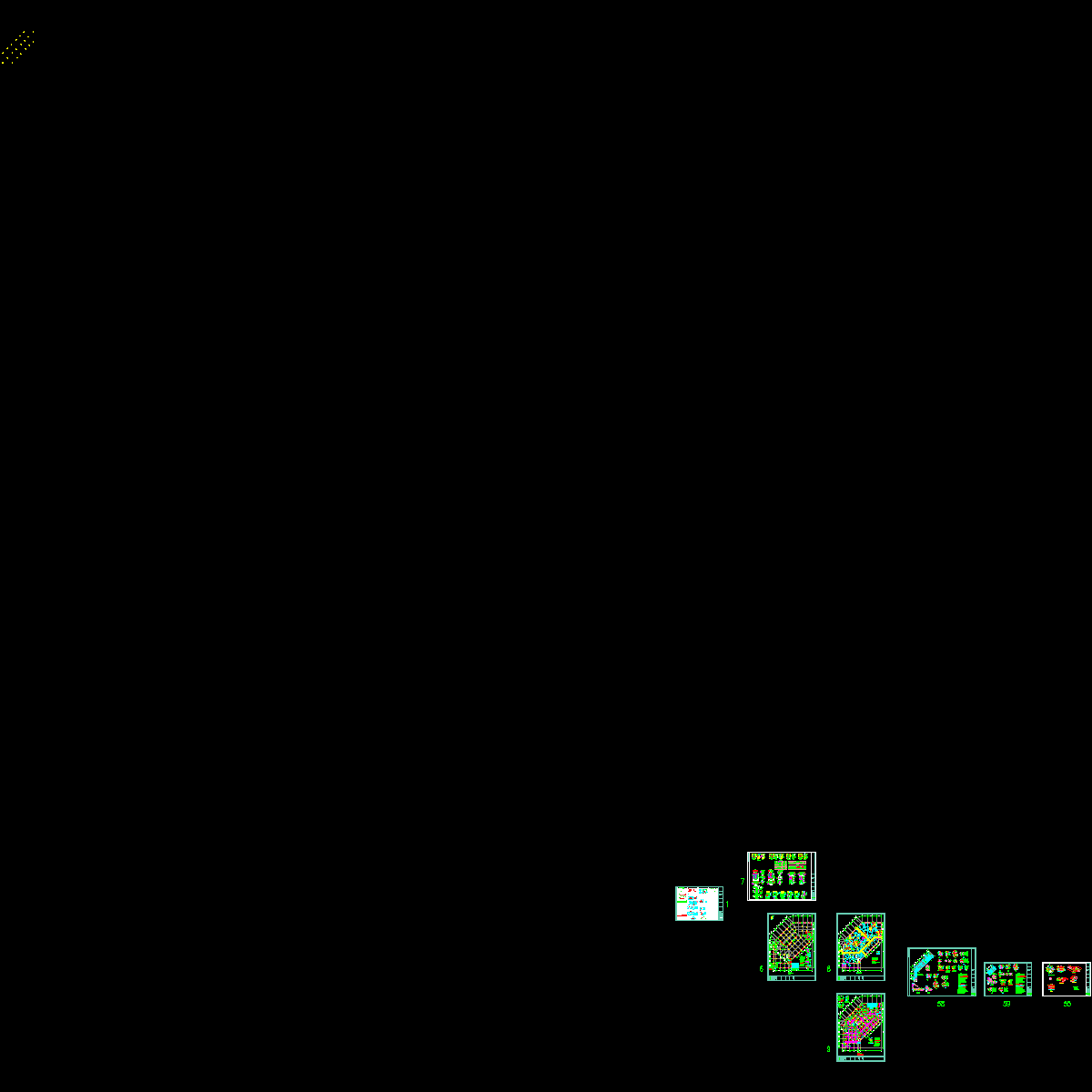

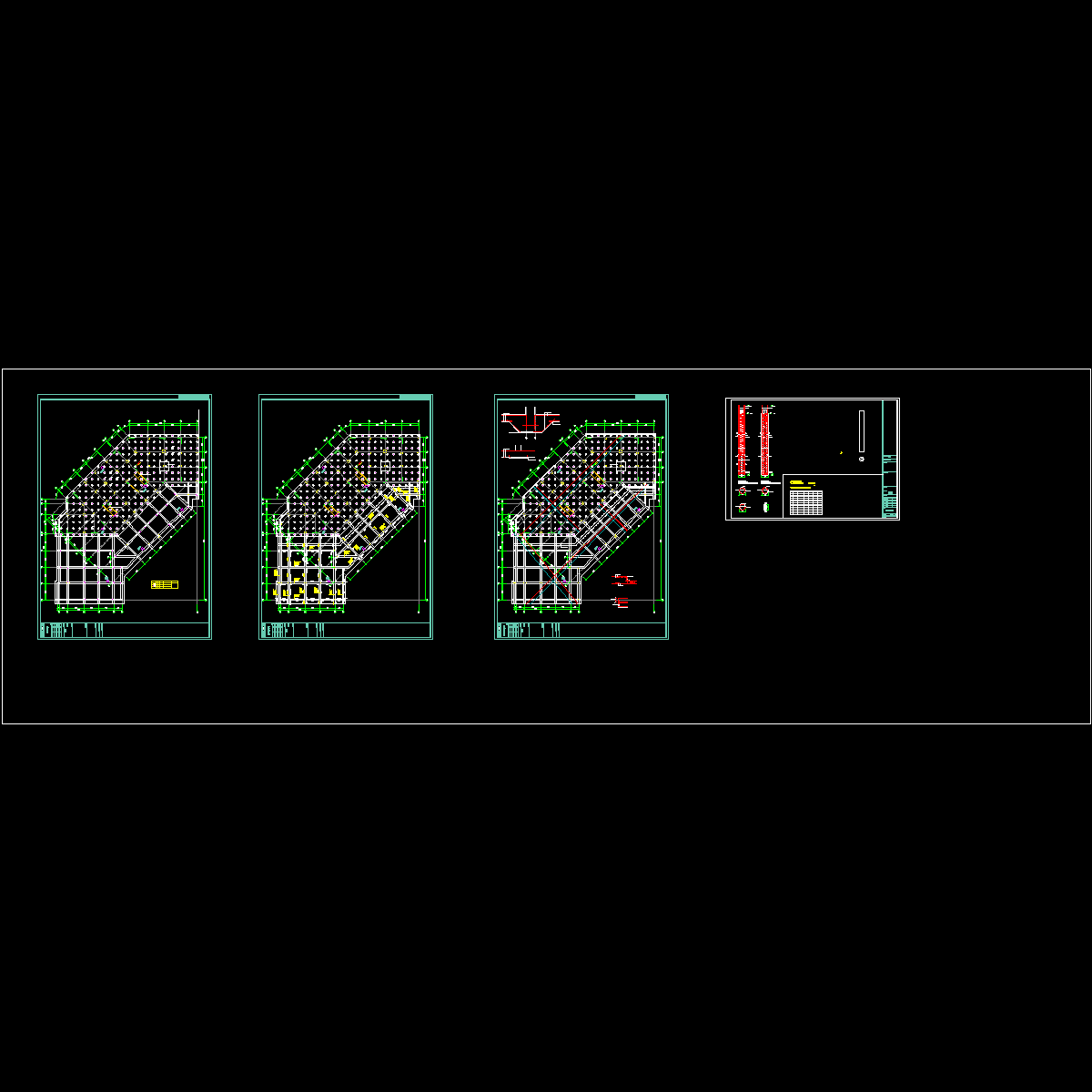

包括：结构设计说明，地下室设计说明，综合楼A区梁板图，各层墙柱图，B、C区各层结构图，地下室梁板图，桩布置平面图，基础梁图，基础底板布置图，桩身大样图，建筑设计说明，建筑平面、立面、剖面图等共计71张图。
编制于近代年11月。
