两层幼儿园电气施工图纸

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计面积：1913.92平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0,CAD2000
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：青海
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：入侵报警系统,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,其它

该附件为青海住在小区配套幼儿园 电气施工图 。

概况：
该项目为青海西宁住宅小区幼儿园，总建筑面积为1913.92平方米，地上主体2层。主体总高度为14.65米。

设计范围：
动力、照明、接地；
综合布线系统；
有线电视系统；
通信系统；
视频安防监控与呼叫报警系统；
背景音乐兼紧急广播系统。

部分图纸摘录：

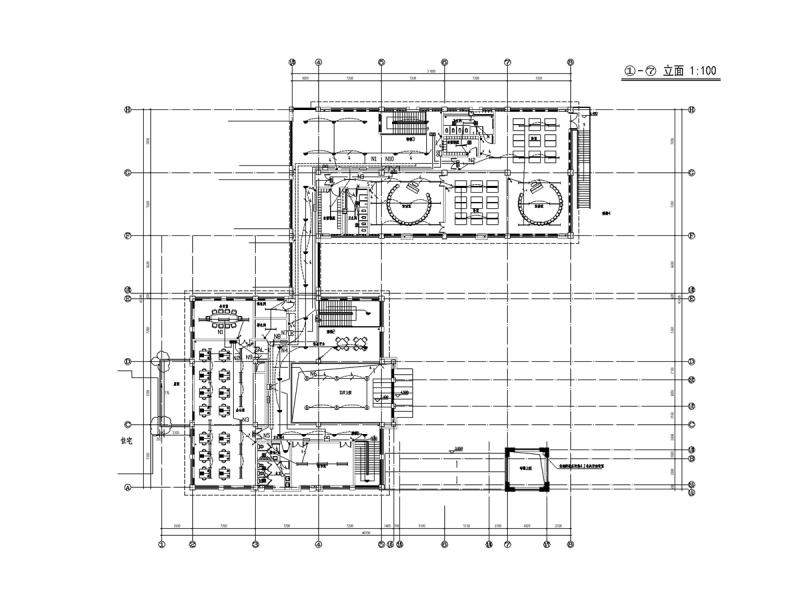

照明平面图

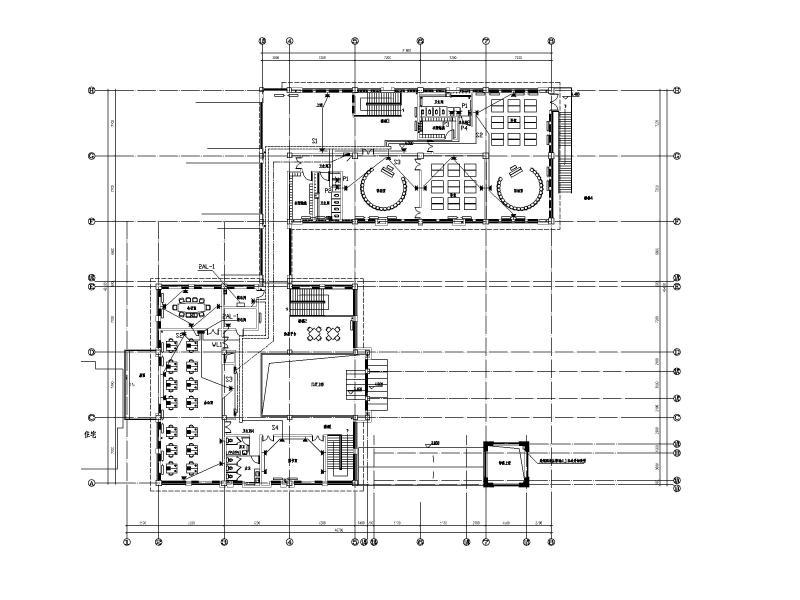

电力平面图

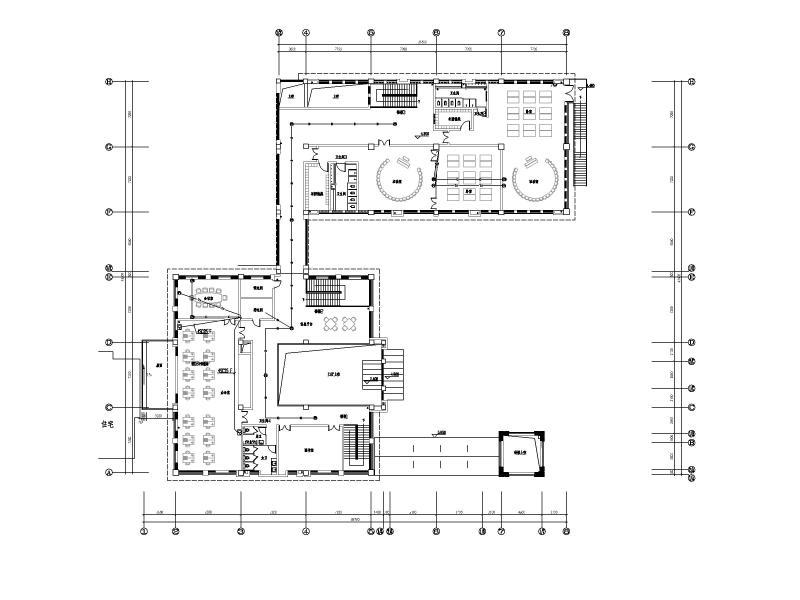

弱电平面图

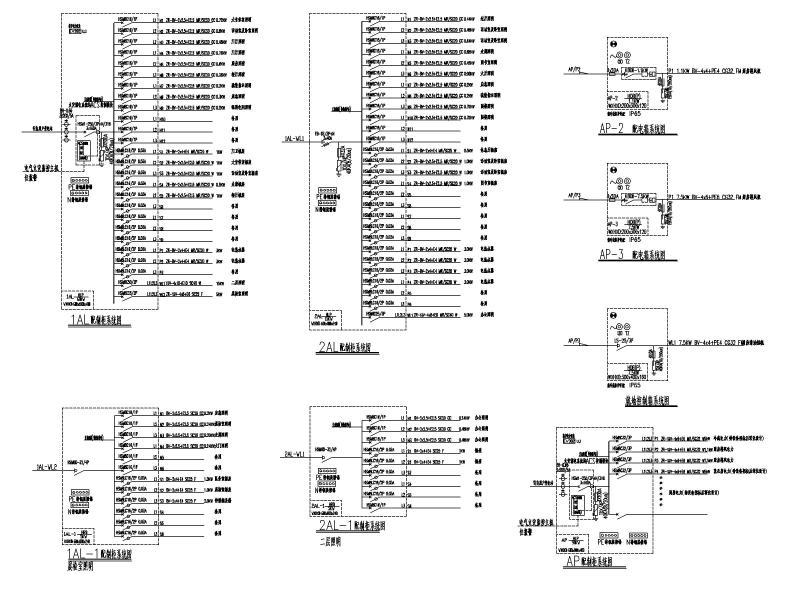

配电箱系统图

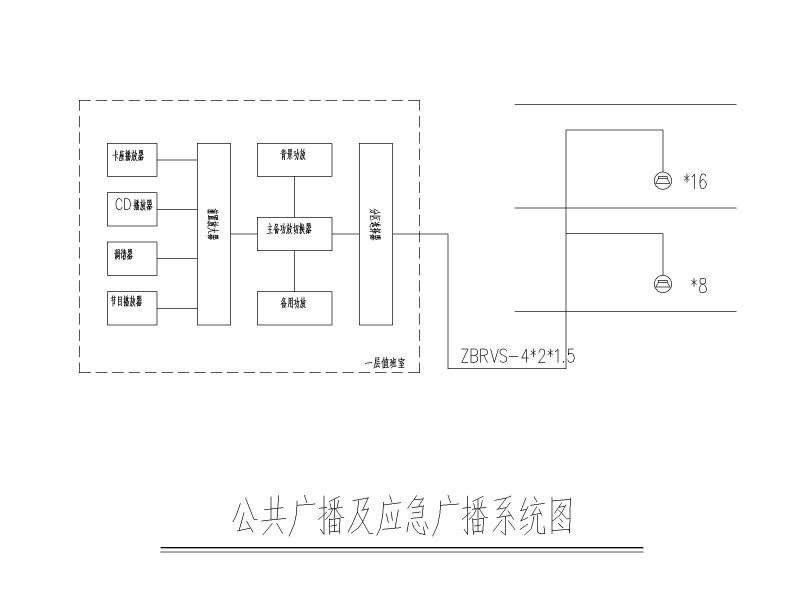

公共广播及应急广播系统图



通信系统图
