两层厂房全套电气施工图纸
- 建筑类别：工业建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：17张
- 负荷等级：三级
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,综合布线系统
附件详情
- 一、电气设计说明
- 二、低压配电系统图
- 三、 配电箱系统 图
- 四、消防报警系统图
- 五、底层空调配电平面图
- 六、底层综合布线平面图
- 七、照明插座平面图
- 八、 防雷接地 平面图
附件详情
本稿件是某大型厂房全套电气施工图纸，工程用电负荷属三级负荷。电气设计包含配电系统设计、消防报警系统、照明动力设计、综合布线系统、防雷接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

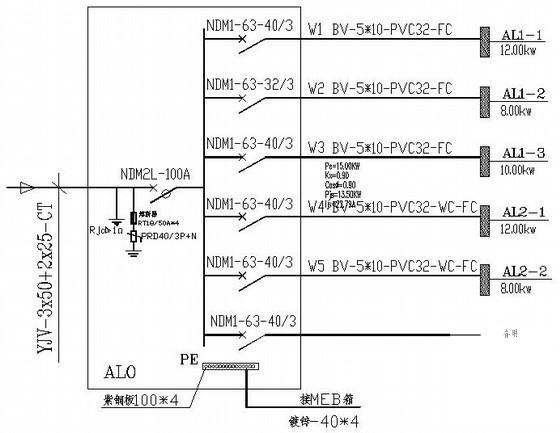

厂房电气施工图纸 - 1 -

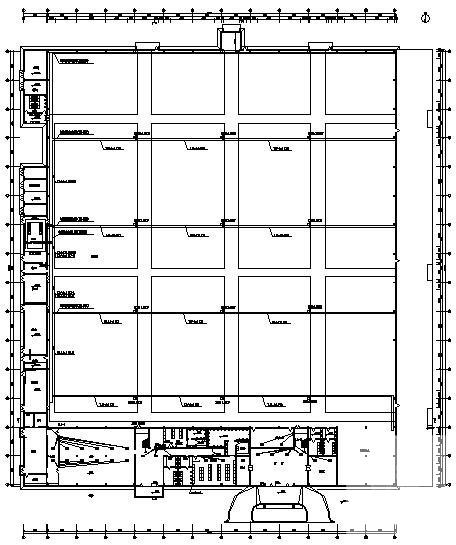

厂房电气施工图纸 - 2 -

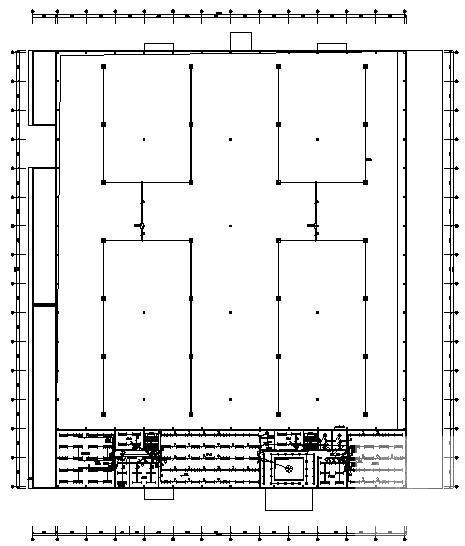

厂房电气施工图纸 - 3 -

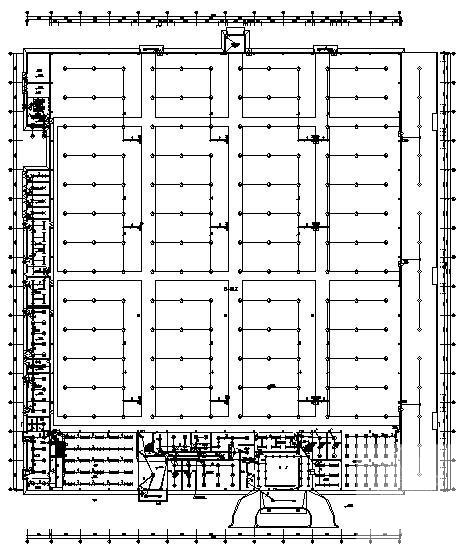

厂房电气施工图纸 - 4
