两层地下商场全套电气设计施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 地下室用途:商业
  • 负荷等级:一级
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,广播系统

附件详情

设计内容:变电所、电力照明系统设计 火灾自动报警系统设计等。 照明系统 包括:正常照明、事故照明。该资料包含:照明配电系统图、事故照明配电系统图、配电干线平面图、电力配电干线平面图、电力平面图、电力配电系统图、火灾自动报警及消防联动系统图、电消防干线平面图等。共30多张图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

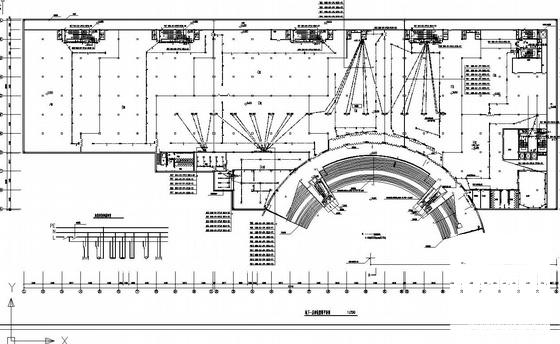

  • 地下商场设计图纸 - 1
    地下商场设计图纸 - 1

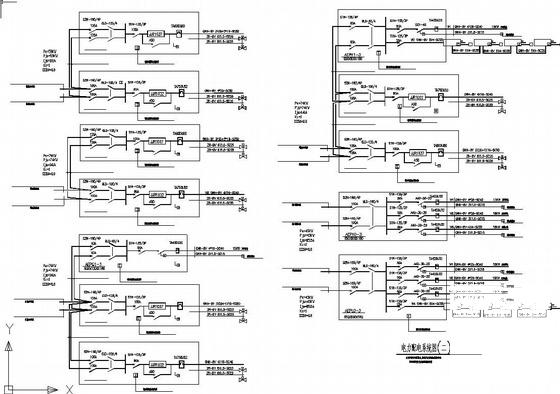

  • 地下商场设计图纸 - 2
    地下商场设计图纸 - 2

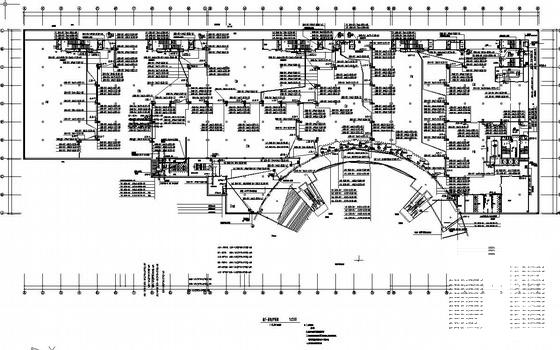

  • 地下商场设计图纸 - 3
    地下商场设计图纸 - 3

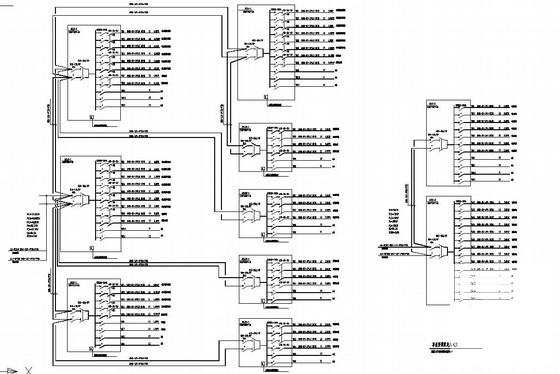

  • 地下商场设计图纸 - 4
